Clasificador de contracorriente LHU
Principio de operación
El clasificador de contracorriente LHU entrega los materiales desde el dispositivo de succión de viento hacia el clasificador. Y luego, bajo la fuerza centrifuga de la rueda clasificadora y la gravedad producida por el dispositivo de orientación de flujo de aire, estas partículas finalmente tendrán la clasificación fina o gruesa
Ventajas de rendimiento y aplicaciones
1. El clasificador de contracorriente LHU tiene la ventaja de alta eficiencia en clasificación, el cual es 30% o mas eficiente que otros clasificadores, y que también puede, mas rápidamente, separar las partículas ultra finas de los materiales dentro del rango de d97=5-250 micrones.
2. El clasificador de contracorriente LHU, equipado con una fuerte dispersabilidad es perfecto para materiales viscosos, materiales con peor fluidez y materiales de ese estilo.
3. El rango de clasificación es ajustable dentro D97=3-100 micrones.
4. El clasificador de contracorriente LHU puede usar maquinas cuya capacidad de procesamiento esta dentro de 0.05―50t/h.
5. Puede formar operación en línea con otros clasificadores.
6. El clasificador de contracorriente LHU también puede constituir operación en línea con molinos de bolas, molinos de impacto y otros varios equipos de molienda.
Información de modelo | Fineza (um) | Potencia(kw) | Capacidad de producción(t/h) |
LHU-10 | 2-150 | 1.5-2.2 | 0.05-3 |
LHU-20 | 2-150 | 3-4 | 0.15-0.75 |
LHU-40 | 2-150 | 5.5-7.5 | 0.3-1.5 |
LHU-80 | 2-150 | 11-15 | 0.6-3 |
LHU-160 | 2-150 | 18.5-22 | 1.5-6 |
LHU-320 | 2-150 | 30-37 | 3-12 |
LHU-630 | 2-150 | 37-45 | 6-25 |
LHU-1250 | 2-150 | 75-90 | 10-50 |

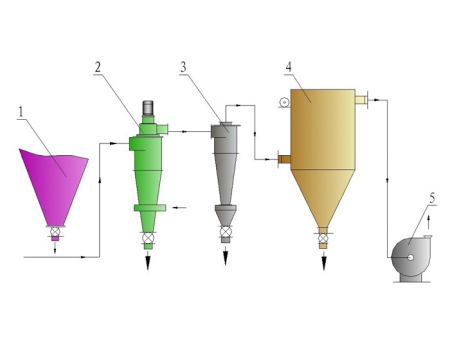

Diagrama de flujo Ⅰ (modo de operación independiente)
- 1. Sistema de alimentación
- 2. Clasificador contraflujo
- 3. Colector ciclónico
- 4. Colector de polvo pulsante
- 5. Ventilador de tiro inducido

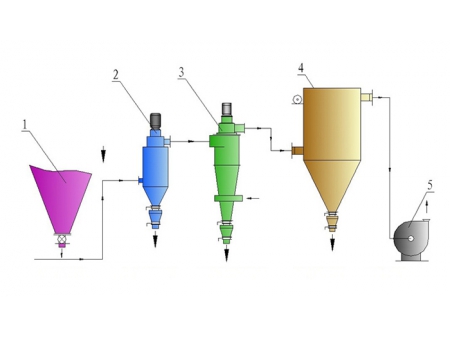

Diagrama de flujo Ⅱ (modo de operación conjunta con clasificador distribuidor)
- 1. Sistema de alimentación
- 2. Clasificador distribuidor
- 3.Clasificador contraflujo
- 4.Colector ciclónico
- 5. Colector ciclónico
- 6. Ventilador de tiro inducido
