Solicite un presupuesto

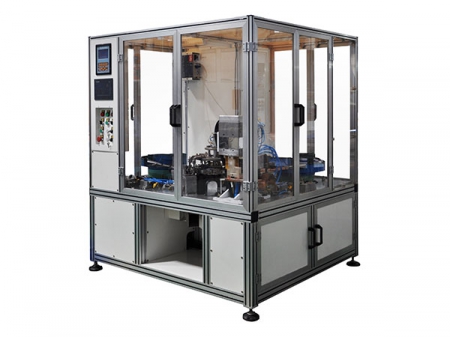

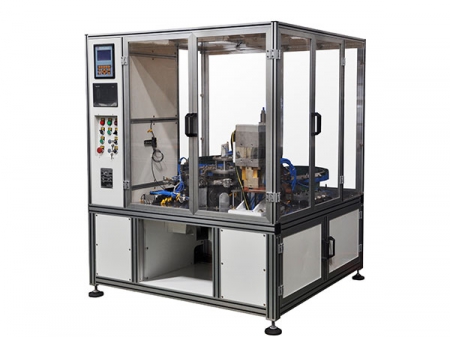

Máquina de soldar por resistencia con ocho estaciones con unidad de disparo magnética

Dimensiones (unidad: mm)
Artículo Altura Longitud Ancho
Tamaño 1904 2550 3113
Parámetros técnicos principales
Artículo Parámetros
Cantidad de piezas de la máquina 2
Capacidad nominal (KVA) 110(55*2)
Fuente de alimentación (V/φ/HZ) 380/ 3 /50HZ
Corriente primaria (A) 136
Ciclo de servicio nominal (%) 20
Tensión en vacío secundario (V) 8.9
Tipo de estación/ Cantidad de estaciones Tipo de disco giratorio /8 estaciones
Diámetro del cilindro *golpe (mm) Φ40*15
Dimensiones de electrodos (mm) 8*8*100
Dimensiones de la pieza( mm) Diámetro de la bobina Φ1.4~2.2, espesor de la placa del marco 1.2, espesor de la placa terminal 1.2
Capacidad de soldadura (mm) Φ1.4~2.2 1.2 1.2
Velocidad de soldadura (m/min) (s/pieza) (time/s) 4.8s/piezas
Presión de funcionamiento (kgf/0.5MPa) 50
Presión de aire comprimido (MPa) 0.6~0.7
Consumo de aire comprimido (0.4MPa de presión de aire) (L/ punto de soldadura) 10
Consumo de agua fría (L/MIN) 12
Potencia de motor de indicadores (KW) 1.5
Especificaciones del cable principal (MM2) 3*25 2*16
Corriente de derivación máxima del transformador (A) 19800; 2 piezas

Características
1. Cuenta con tres sistemas de alimentación automática y tres máquinas de soldar por resistencia de frecuencia media 4000HZ DC.
2. Se encuentra diseñado con un accesorio de posicionamiento automático con el fin de llevar a cabo soldaduras de fijación para distintos ángulos gracias al sistema de transferencia automática.

Presentación

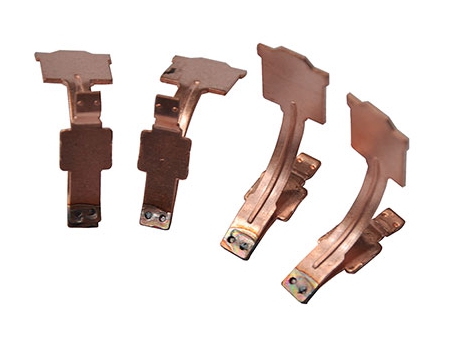

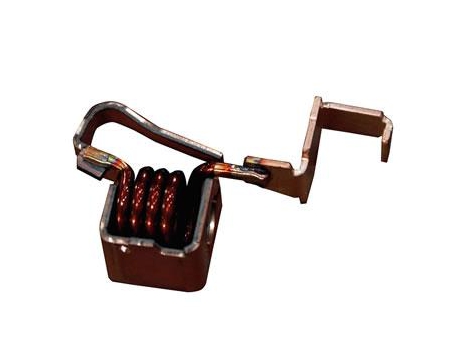

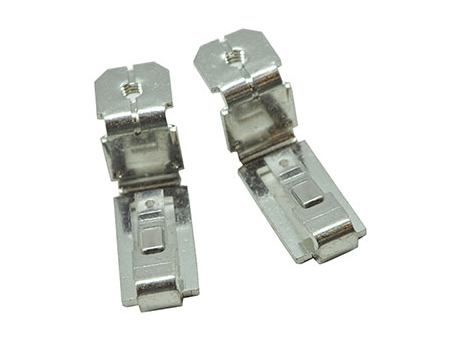

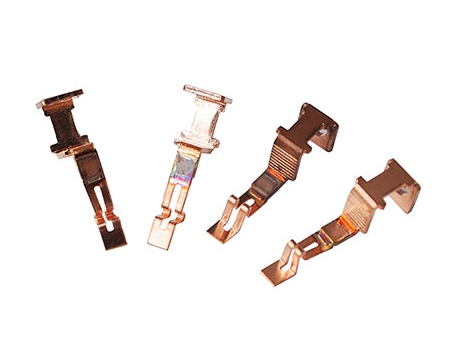

El equipo se diseñó con el fin de soldar tres piezas de las unidades de disparo del disyuntor. La unidad es capaz de llevar a cabo de manera veloz las funciones de derivación, posicionamiento y soldadura.


Soldadora por resistencia MFDC de 55KVA para contacto eléctrico con 6 estaciones DB-55-13010

Modelo # DB-55-13010
Capacidad nominal KVA 55
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 45
Máx. corriente de corto circuito KA 18
Presión máx. de trabajo kN /
Dimensión (LxAnxAl) mm 1460x1350x1727

Soldadora por resistencia MFDC de 55KVA para contacto eléctrico con 6 estaciones DB-55-13010

Modelo # DB-55-13009
Capacidad nominal KVA 55
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 45
Máx. corriente de corto circuito KA 18
Presión máx. de trabajo kN /
Dimensión (LxAnxAl) mm 1460x1350x1727

Soldadora completamente automática de 110KVA para contacto de punta de plata DB-110-14007

Modelo # DB-110-14007
Capacidad nominal KVA 110
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 100
Máx. corriente de corto circuito KA 27
Presión máx. de trabajo kN 3.8
Dimensión (LxAnxAl) mm 1000x1132x1802

Soldadora de banco MFDC de 165KVA DB-165-20025

Modelo # DB-165-20025
Capacidad nominal KVA 165
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 210
Máx. corriente de corto circuito KA 30
Presión máx. de trabajo kN 7.7
Dimensión (LxAnxAl) mm 1090x960x1988

Soldadora de banco MFDC de 55KVA DB-55-14108

Modelo # DB-55-14108
Capacidad nominal KVA 55
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 37
Máx. corriente de corto circuito KA 18
Presión máx. de trabajo kN 2.5
Dimensión (LxAnxAl) mm 822x657x1345

Soldadora de banco MFDC de 55KVA DB-55-14105

Modelo # DB-55-14105
Capacidad nominal KVA 55
Fuente de alimentación V/Φ/Hz 380/3/50
Máx. corriente primaria A 37
Máx. corriente de corto circuito KA 18
Presión máx. de trabajo kN 2.5
Dimensión (LxAnxAl) mm 1000x995x1685
