Máquina clasificadora horizontal tipo micro
Máquina clasificadora horizontal tipo micro
La máquina clasificadora horizontal tipo micro es un equipo de separación que funciona con tecnología centrifuga, está equipado con un rotor con montaje horizontal y
Especificaciones
Modelo | WFJ-260 | WFJ-400 | WFJ-600 | WFJ-800 | WFJ-1000 | WFJ-1500 |
Tamaño de Molienda (μm ) | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 | 2-15 |
Capacidad de producción (kg/h) | 50-200 | 300-1000 | 500-1500 | 1000-3000 | 2000-6000 | 6000-8000 |
Eenergía del Rotor (kw ) | 3.0 | 5.5 | 7.5 | 11×3 | 15×3 | 15×6 |
Caudal de Aire (m3/h) | 600 | 2100 | 5000 | 7500 | 9000 | 15000 |
Consumo de Aire (m3/min/MPa) | 1.25/0.7 | 1 .8/0.7 | 2.5/0.7 | 4.5/0.7 | 6/0.7 | 10/0.7 |
Los materiales son alimentados a través de un tanque y colados por medio de una fuente de aire primaria. Las partículas completamente dispersas pasan a una zona de separación y se someten a la fuerza centrifuga generada por los rotores de alta velocidad y la fuerza centrípeta producida por el efecto viscoso durante el flujo de aire. Durante el proceso las partículas de mayor tamaño quedan en las paredes del contenedor, luego una corriente externa es la encargada de separar las partículas finas de las ¨contaminantes¨ y las segundas son descartadas a través de los puertos inferiores y las de tamaños mas finos y de menor al diámetro de separación serán arrastradas por el flujo de aire hacia el separador ciclónico y el colector; posteriormente el aire purificado del sistema es descartado por el ventilador de secado.
Está máquina clasificadora horizontal tipo micro es compatible y puede ser acoplada a muchos tipos de máquinaria para molienda tales

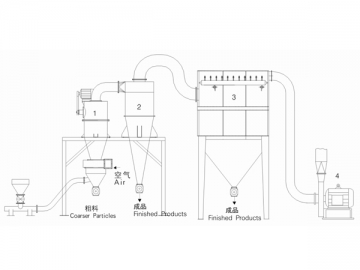

Diagrama de flujo de máquina clasificadora horizontal tipo micro WFJ
：
Partículas Gruesas
Productos Terminados
：AIR Aire
1. Turbina WFJ para Máquina Separadora
2. Separador Ciclónico
3. Colector de Cenizas
4. Ventilador de Secado
