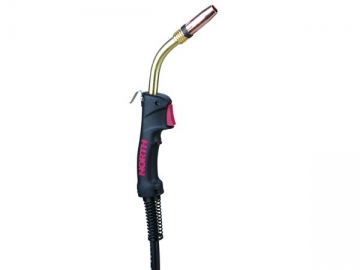

Pistola de soldadura GMAW con refrigeración por aire NT1
Pistola de soldadura GMAW con refrigeración por aire NT1
Parámetros técnicos
Modelo | NT1 | |
Corriente nominal | CO2 | |
Gas mixto | ||
Ciclo de trabajo | 60% | |
Diámetro de cable de soldadura aplicable | 0.023-0.045 pulgadas (0.6 | |
Modelo
Descripción | Parte No. | ||
Soplete de soldadura unida con accesorios Euro﹡ | NT1-10E | NT1-12E | NT1-15E |
Soplete de soldadura unida con accesorios Tweco | NT1-10T | NT1-12T | NT1-15T |
Soplete de soldadura unida con accesorios | NT1 | NT1 | NT1 |
Soplete de soldadura unida con accesorios Miller | NT1 | NT1 | NT1 |
Boquilla
No. | Parte No. | Descripción |
A | 21-37 | Boquilla auto-aislada |
21-50﹡ | ||
21-62 | ||
21 | ||
21 | ||
21 | ||
B | LA8201 |
Punta de contacto
No. | Parte No. | Descripción |
C | 11-23 | 0.023 pulgadas/ |
11-30﹡ | 0.030 pulgadas/ | |
11-35 | 0.035 pulgadas/ | |
11-40 | 0.040 pulgadas/ | |
11-45 | 0.045 pulgadas/ |
Revestimiento
No. | Parte No. | Descripción |
D | 42-3035-15 | Revestimiento de acero 0.030-0.035 pulgadas/ 0.8 |
42T-3035-15 | Revestimiento de Teflón 0.030-0.035 pulgadas/ 0.8 |

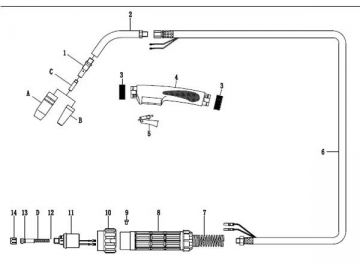

Componentes
No. | Parte No. | Descripción |
1 | 51 | Difusor de gas |
2 | 61-45 | Tubo de conducto 45° |
61-55﹡ | Tubo de conducto 55° | |
3 | EH1111 | Tuerca de bloqueo |
4 | EH1101 | Manija |
5 | EJ0003 | Gatillo |
6 | TEL1010 | Ensamblaje del cable |
TEL1012 | Ensamblaje del cable | |
TEL1015 | Ensamblaje del cable | |
7 | ES2201 | Soporte del cable |
8 | EH2201 | Carcasa del enchufe |
9 | EH2211 | Tornillo M4×6 |
10 | EP2001 | Tuerca del enchufe |
11 | TEU1001 | Enchufe del soplete Tweco Euro |
12 | Q504010 | Anillo O 4×1 |
13 | Q504018 | Anillo O 4×1.8 |
14 | TEU1011 | Tuerca M11×1 |
Nota: * denota construcción estándar
