Pistola de soldadura a gas con refrigeración por aire N24
Pistola de soldadura a gas con refrigeración por aire N24
Parámetros técnicos
Modelo | N24 | |
Corriente nominal | CO2 | |
Gas mixto | ||
Ciclo de trabajo | 60% | |
Diámetro de cable de soldadura aplicable | 0.8 | |
Modelo
Pistola de soldadura de presión de cable unida con equipamiento Euro | N24-3 | |
N24-4 | ||
N24-5 |
Boquilla
No. | Parte No. | Descripción |
A | EA2210 | |
EA22125* | ||
EA2117 |
Punta de contacto
No. | Parte No. | Descripción |
B | EB2208 | |
EB2210* | ||
EB2212 | ||
EB | ||
EB | ||
EB |
Revestimiento
No. | Parte No. | Descripción |
D | ER2210-3 | Revestimiento de acero 0.8 |
ER3212-3* | Revestimiento de acero 1.0 | |
ER3312-3 | Revestimiento de Teflón 1.0 |

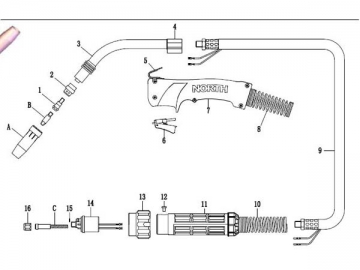

Componentes
No. | Parte No. | Descripción |
1 | EC2001 | Enchufe de la punta de contacto |
2 | ED2001* | Difusor, cerámicas |
ED2002 | Difusor, gel de sílice | |
3 | EF2250 | Cuello de pistola 50° |
4 | EF1212 | Cuerpo de plástico |
5 | EG0001 | Gancho para colgar |
6 | EJ0003 | Gatillo |
7 | EH0101 | Manija |
8 | ES0101 | Soporte del cable |
9 | EL2030 | Ensamblaje del cable |
10 | ES2201 | Soporte del cable |
11 | EH2201 | Manija trasera |
12 | EH2211 | Tornillo M4×6 |
13 | EP2001 | Tuerca de enchufe |
14 | EU1001 | Enchufe del soplete Euro |
15 | Q504010 | Anillo O 4×1 |
16 | Q503515 | Anillo O 3.5×1.5 |
17 | EU1011 | Tuerca M10×1 |
Nota: * denota construcción estándar
