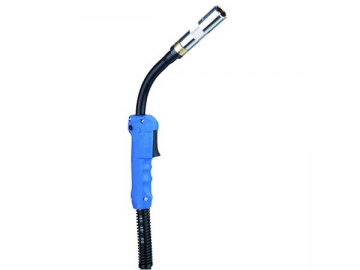

Pistola de soldadura CO2 con refrigeración por aire 500A
Pistola de soldadura CO2 con refrigeración por aire
Parámetros técnicos
Corriente nominal | CO2 | |
Gas mixto | ||
Ciclo de trabajo | 60% | |
Diámetro de cable de soldadura aplicable | 1.2 | |
Modelo
Descripción | Parte No. | ||
Pistola de soldadura unida con accesorios OTC | ND-500D-3 | ND-500D-4 | ND-500D-5 |
Boquilla
No. | Parte No. | Descripción |
A | KA5119 |
Punta de contacto
No. | Parte No. | Descripción |
B | KB2212 * | |
KB2214 | ||
KB2216 | ||
KB | ||
KB | ||
KB |
Revestimiento
No. | Parte No. | Descripción |
C | DR3212-3 | Revestimiento de acero 1.0 |
DR5216-3 * | Revestimiento de acero 1.2 | |
DR5316-3 | Revestimiento de Teflón 1.2 |
Componentes
No. | Parte No. | Descripción |
1 | Q1119 | Junta de estanqueidad |
2 | KD5001 | Difusor |
3 | KE5001 * | Aislador |
DE5001 | Aislador | |
4 | Q508015S | Anillo O 8×1.5 |
5 | DF5211 | Tubo frontal de soplete |
6 | DF5212 | Tubo conductor 55° |
7 | DF5255 | Ensamblaje de cuello |
8 | Q711 * | Interruptor, OMRON |
Q721 | Interruptor | |
9 | DJ3001 | Gatillo |
10 | Q60512 | Resorte de gatillo |
11 | DH3102 | Manija |
12 | DS3101 | Soporte del cable |
13 | DL5030 | Ensamblaje del cable |
14 | DS3201 | Soporte del cable |
15 | DH3202 | Manija posterior |
16 | EH2211 | Tornillo M4×6 |
17 | DP3001 | Tuerca de enchufe |
18 | DU3001 | Enchufe del soplete OTC |
19 | Q531518 | Anillo O 3.15×1.8 |
20 | Q504018 | Anillo O 4×1.8 |
21 | DU3013 | Tuerca |
Nota: * denota construcción estándar
