Carcasa de Acero Inoxidable para Filtros de Bolsas Múltiples
Solicite un presupuesto
Nuestra carcasa de filtro de múltiples bolsas en acero inoxidable ha sido diseñada para mejorar los procesos de filtración, adaptándose desde una hasta veinticuatro bolsas de filtro. Este sistema se posiciona como una solución versátil tanto para filtración gruesa como para etapas de prefiltración. Cumpliendo con los estándares de recipientes a presión y fabricada bajo criterios de calidad estrictos, esta carcasa garantiza seguridad, fiabilidad y un rendimiento de sellado óptimo. Su diseño de brazo de soporte facilita la operación y el mantenimiento.
Materiales y Estructura
Carcasa y sistema de filtración | 304/316L |
Cáncamo | 304/316L |
Patas | 304/316L |
Junta tórica | Silicona/caucho fluorado/EPDM/PTFE |
Métodos de conexión
Conexión | Cáncamo |
Entrada/Salida | Brida |
Manómetro | M14*1.5 |
Método de entrada | Entrada superior, entrada lateral, multibolsa |
Tratamiento superficial
Tipo de pulido | Pulido espejo/ Pulido electrolítico/ Chorro de arena |
Precisión de pulido | Pared interior 0,6μm/ Pared exterior 0,8μm |
Bolsa 0.6μm |
Especificaciones
Presión de diseño | 0.6Mpa/1.0Mpa |
Temperatura máxima de funcionamiento | 130℃ |
Dimensiones de las bolsas
Bolsa tamaño 1 | 180*420mm |
Bolsa tamaño 2 | 180*810mm |
Elija entre un núcleo o varios en función del caudal | |
Dimensiones de la carcasa del filtro de bolsa de entrada superior
Especificaciones | Tamaño bolsa 1 | Tamaño bolsa 2 |
A Altura total (sin manómetro) (mm) | 788 | 1108 |
B Distancia entre centros de entrada (mm) | 280 | 280 |
C Diámetro (mm) | 219 | 219 |
D Altura libre de entrada (mm) | 743 | 1063 |
E Altura libre de salida (mm) | 150 | 150 |
- Pulido tipo espejo interna y externamente, alcanzando una rugosidad de contacto de 0,6μm, cumpliendo las estrictas normas de higiene.
- La tapa final garantiza un sellado óptimo, mejorando la eficacia de la filtración.

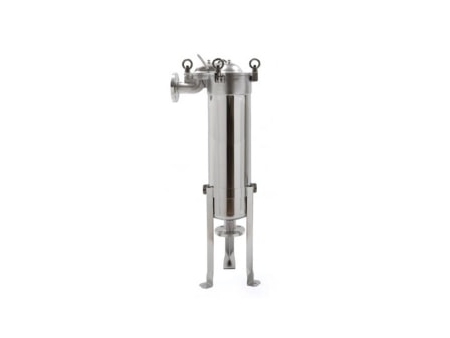

Dimensiones de la carcasa del filtro de bolsa de entrada lateral
Especificaciones | Tamaño bolsa 1 | Tamaño bolsa 2 |
A Altura total (sin manómetro) (mm) | 897 | 1237 |
B Distancia entre centros de entrada (mm) | 180 | 180 |
C Diámetro (mm) | 219 | 219 |
D Altura libre de entrada (mm) | 795 | 1135 |
E Altura libre de salida (mm) | 150 | 150 |
- Pulido tipo espejo interna y externamente, alcanzando una rugosidad de contacto de 0,6μm, cumpliendo las estrictas normas de higiene.
- Nuestras configuraciones "lateral hacia dentro, inferior hacia fuera" y "lateral hacia dentro, lateral hacia fuera" ahorran espacio de forma eficiente, presentando un diseño rentable y racional.

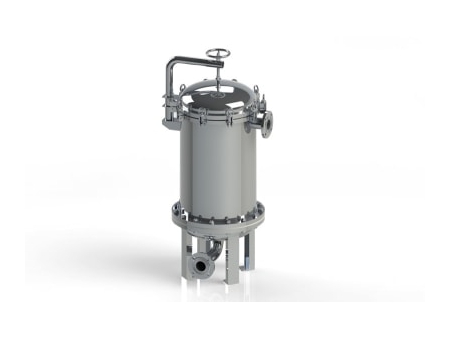

Dimensiones de la carcasa del filtro multibolsa
Especificaciones | 3-Bolsa | 4- Bolsa | 6- Bolsa | 8- Bolsa | 10- Bolsa | ||
Tamaño bolsa 1 | Tamaño bolsa 2 | Tamaño bolsa 1 | Tamaño bolsa 2 | Tamaño bolsa 2 | Tamaño bolsa 2 | Tamaño bolsa 2 | |
A Altura total (sin manómetro) (mm) | 1670 | 1990 | 1730 | 2050 | 2170 | 2220 | 2320 |
B Distancia entre centros de entrada (mm) | 300 | 300 | 350 | 350 | 430 | 480 | 580 |
C Diámetro (mm) | 450 | 450 | 550 | 550 | 700 | 800 | 1000 |
D Altura libre de entrada (mm) | 1100 | 1420 | 1130 | 1450 | 1450 | 1465 | 1515 |
E Altura libre de salida (mm) | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
- Gracias a su diseño de brazo de cojinete y cáncamo se garantiza un funcionamiento uniforme y un mantenimiento sencillo.
- Las configuraciones versátiles, que van de 3 a 24 filtros de mangas, ofrecen diseños compactos que minimizan el espacio ocupado, al tiempo que se adaptan a diversos caudales.
- El mecanismo de equilibrado de peso asistido por muelle en la tapa final simplifica la apertura, especialmente adecuado para la instalación de filtros de mangas más grandes.
Aplicaciones
- Filtración de pintura electroforética, filtración en procesos de desengrase, filtración de pigmentos metálicos.
- Filtración de circulación de fluidos refrigerantes, cartuchos de filtro de máquina de aceite antioxidante de molienda ultrafina.
- Filtración de aguas de proceso, jarabes y otros materiales primos.
- Filtración de agua pura, filtración de lodos químicos.
- Filtración de geles.
