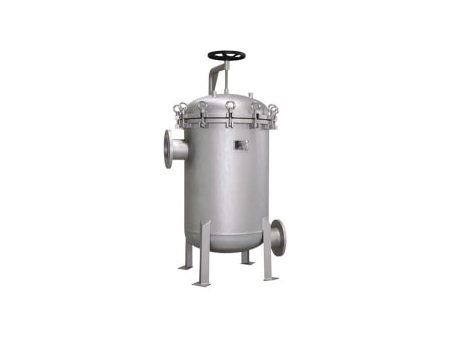

La carcasa de filtro de líquidos de alto flujo en acero inoxidable está diseñada para responder a los desafíos de filtración más exigentes, especialmente valiosa en el sector del tratamiento de agua. Esta solución se adapta perfectamente a cartuchos de filtro de alto flujo, marcando la diferencia en aplicaciones que requieren un rendimiento eficiente de filtración.

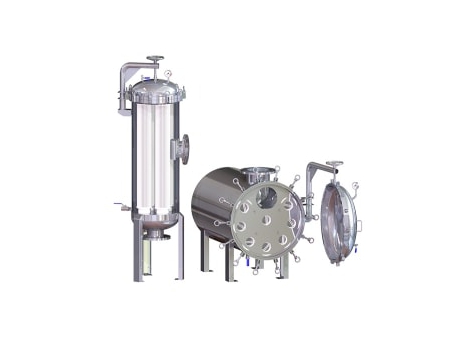

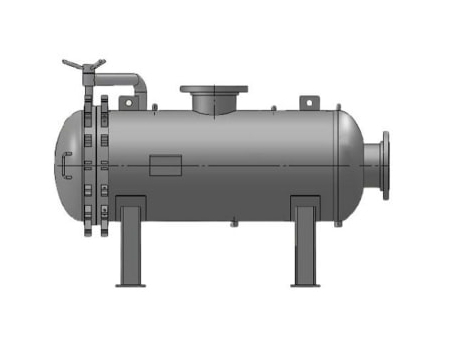

Con opciones de configuración tanto vertical como horizontal, esta carcasa satisface diversas necesidades de instalación. La elección vertical es idónea para filtros de 10 a 40 pulgadas, mientras que la orientación horizontal se adapta mejor cuando el flujo de agua supera las 1000 toneladas por hora, ofreciendo también compatibilidad con cartuchos de 60 pulgadas para facilitar el mantenimiento y el cambio de filtros.

Materiales y Estructura
Carcasa del filtro y sistema de filtrado 304/316L
Válvula de ventilación/drenaje 304/316L
Cáncamo 304/316L
Patas 304/316L
Junta tórica Silicona/caucho fluorado/EPDM/PTFE
(*Personalización disponible para requisitos especiales)
Métodos de conexión
Conexión Cáncamo
Entrada/Salida Brida
Válvula de ventilación G1/2"
Válvula de drenaje G1"
Manómetro M14*1.5
Tratamiento superficial
Tipo de pulido Pulido espejo/ Pulido electrolítico/ Chorro de arena
Precisión de pulido Pared interior 0,6μm/ Pared exterior 0,8μm
Especificaciones
Presión de diseño 0.6MPa/1.0Mpa
Temperatura máxima de funcionamiento 130℃

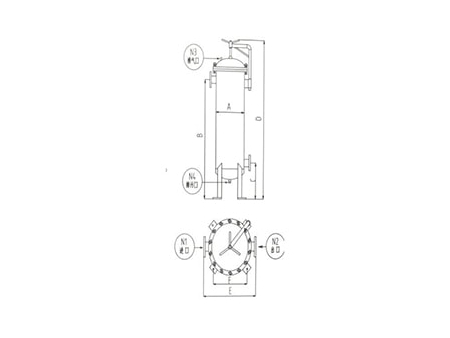

Diagrama 2D

Dimensiones de la carcasa del filtro vertical

No. de núcleos Longitud Dimensiones (mm) Entrada/Salida (Brida)
A B C D E F N1 N2
1 40" ⌀219 1530 335 1750 380 / DN80 DN80
3 ⌀400 1655 405 2170 560 400 DN150 DN150
4 ⌀450 1725 445 2390 610 440 DN150 DN150
5 ⌀500 1840 490 2580 700 480 DN200 DN200
7 ⌀550 1860 500 2600 750 510 DN250 DN250
9 ⌀650 1890 530 2660 890 585 DN250 DN250

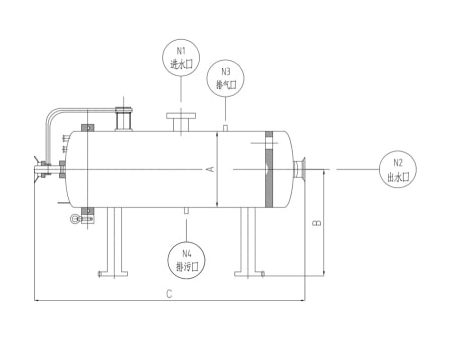

Dimensiones de la caja del filtro horizontal

No. de núcleos Longitud Dimensiones (mm) Entrada/Salida (Brida)
A B C D E F N1 N2
1 40" ⌀219 300 1750 / / / DN80 DN80
3 ⌀400 400 2170 / / / DN150 DN150
4 ⌀450 500 2390 / / / DN150 DN150
5 ⌀500 500 2580 / / / DN200 DN200
7 ⌀550 600 2600 / / / DN250 DN250
9 ⌀650 800 2660 / / / DN250 DN250
Características
  • Acabado de espejo interno y externo con una rugosidad superficial de 0.6μm para cumplir con rigurosos estándares higiénicos.
  • El diseño garantiza un sellado perfecto, evitando rincones difíciles de limpiar y optimizando la higiene.
  • Su forma compacta permite un aprovechamiento eficiente del espacio disponible.
Aplicaciones
  • Ideal para diversos procesos de filtración de líquidos de gran caudal.
  • Maneja con eficacia el tratamiento de aguas residuales de gran caudal, el tratamiento de aguas residuales, la desalinización y la filtración de líquidos de limpieza.
  • Ideal para aplicaciones de filtración de agua corriente, tratamiento de aguas residuales y desalinización de agua de mar.
