Servomotor AC de 80mm Fabricante

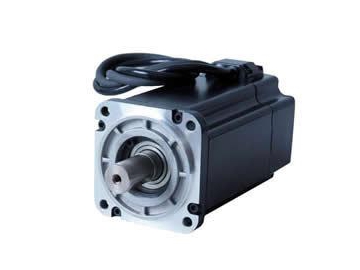

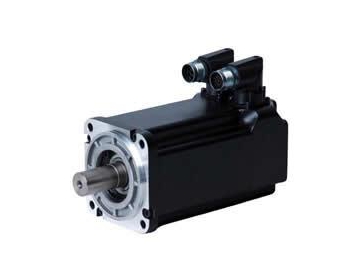

Servomotor AC de 80mm

Solicite un presupuesto

Nosotros: http://motor-fulling.es/9-2-80mm-ac-servo-motor.html

Características de la serie SMH80 del servomotor AC

1. Este producto es de pequeño tamaño y ligero de peso. Tiene una rápida respuesta, alta velocidad, baja inercia, y funcionamiento y par de torsión estables.
2. Tiene una capacidad de carga de par de torsión instantánea triple o mayor
3. Los impulsos cuando funciona a alta o baja velocidad son extremadamente pequeños y el nivel de ruido es bajo.
4. El nivel de protección es de IP65, por lo que nuestro producto se puede adaptar a condiciones ambientales duras.

Especificaciones

Modelo		SMH80-753026xxL SMH80-753026xxC SMH80-753026xxM	SMH80-1003026xxL SMH80-1003026xxC SMH80-1003026xxM
Potencia nominal Pn (W)		750	1000
Par nominal Tn (N·m)		2.39	3.18
Velocidad nominal n_n (rpm)		3000	3000
Corriente nominal In (A)		3.9	6.3
Voltaje de enlace de la corriente continua U_DC (V)		300	300
Par máximo Tm (N·m)		7.17	9.48
Corriente máxima Im (A)		11.7	18.9
Par motor de parada Ts (N·m)		2.63	3.3
Corriente de parada Is (A)		4.29	6.93
Constante de tensión Ke (V/krpm)		40	34
Constante de par Kt		0.662	0.562
Resistencia línea-línea R_L (Ω)		1.4	0.86
Inductancia línea-línea L_L (mH)		7.5	4.5
Constante de tiempo eléctrico τe (ms)		5.35	5.23
Constante de tiempo mecánico τm (ms)		0.75	0.89
Momento de inercia del rotor J m (kg·cm²)		1.36	1.9
Número de polos		6	6
Aumento máximo de la tensión du/dt (kV/μs)		8	8
Clase de aislamiento		F	F
Fuerza radial máxima Fr (N)		335	335
Fuerza axial máxima Fa (N)		167.5	167.5
Peso (Kg)		3.3	3.9
Dispositivo para la indicación de la posición		2500p/rev codificador incremental o resolver (sin-cos)
Sensor de temperatura		No tiene
Método de enfriamiento		Completamente cerrado, auto enfriamiento
Nivel de protección		IP65, sellado del eje IP54
Condiciones ambientales	Temperatura	-20℃~40℃
	Humedad	Por debajo de 90%HR (Sin condensación)
	Ambiente	Aislado de corrosivos, gas inflamable, gotas de aceite y polvo.
	Altitud de instalación	Máx.4000m Por encima de 1000m la potencia decrece un 1,5% por cada incremento de 100m
Condiciones nominales	Soporte	Placa de aluminio anodizado que disipa el calor 255mm × 255mm × 6mm
	Temperatura	La temperatura interna aumentará 60K cuando la temperatura ambiente es de 40℃.
