Máquina de Corte por Plasma CNC; Cortadora de Plasma; Máquinas para Cortar Metales Fabricante

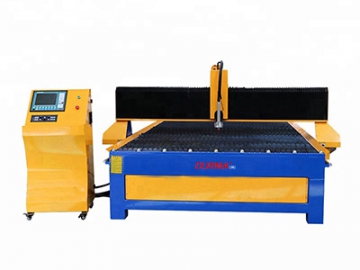

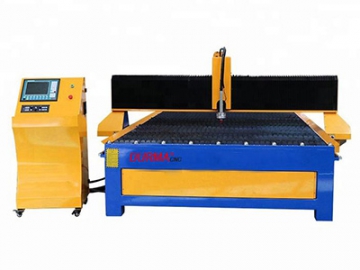

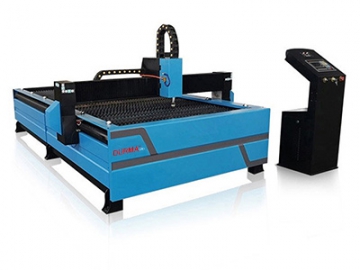

Máquina de Corte por Plasma CNC; Cortadora de Plasma; Máquinas para Cortar Metales

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/9-1-cnc-plasmas-cutter-cnc-oxy-fuel.html

Parámetros Principales
1. Modelos: TNC-1212, TNC-1325, TNC-1530, TNC-1540, TNC-1560, TNC-2030, TNC-2040, TNC-2060

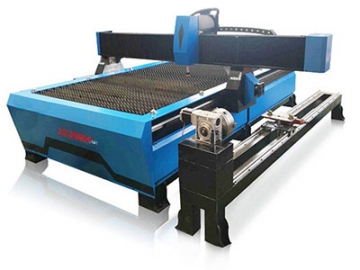

2. Opcional: Corte de tuberías
3. Componentes Electrónicos: Componentes Schneider – Alemania (Interruptor de recorrido & Interruptor de límite)
4. Sistema CNC: F2300A Shanghai Fangling

Especificaciones Técnicas:

Modelo	TNC-1325,1530,1830,1840,2030,2040
Marco	Guía de tubo cuadrado incorporado
Carril X Y Z	Guía líneal HIWIN de Taiwán
Transmisión	Cremallera y piñón X/Y, Husillo de bola Z TBI Taiwan
Motor	Motor paso a paso
Sistema de control	DSP/START
Espesor de corte	Espesor de corte 3mm-25mm
Fuente de alimentación de Plasma	63A/100A/160A/200A
Velocidad de trabajo	8000mm/min
Voltaje de trabajo	380V,3PH,50/60HZ
Software	ArtCAM/Tipo 3/Ucancam

Características:

La cortadora de plasma utiliza una estructura tipo pórtico con doble accionamiento. Los rieles de ejes X & Y son rieles de guías lineales cilíndricas de alta precisión, con sistema de piñón y cremallera, se caracteriza por su funcionamiento estable.
El marco de la máquina tiene una estructura soldada, que ha pasado por un tratamiento térmico de recocido. El marco principal esta hecho de tubos de acero de tamaño medio que han sido soldados entre ellos. Las placas de la base están hechos con procesos de alta precisión para darle alta resistencia, durabilidad y no ocurrirán deformaciones.
Los travesaños y los paneles laterales son piezas movibles. Estas partes están hechas con aleaciones de aluminio, que se obtienen después de procesos como el fresado. Se caracteriza por su excelente durabilidad y baja inercia, de esta manera garantizamos que la estructura sea sumamente resistente. Se evitan problemas de inestabilidad durante el proceso de corte causado por alta inercia.
Hemos utilizado un regulador portátil de altura de presión de arco HP 105, este dispositivo se encarga de regular la altura entre la cortadora y la placa, para garantizar la calidad del corte. La estructura científica tiene la capacidad de evitar la colisión entre cabezales de corte y placas de acero, en caso de que los rangos de las placas no sean iguales a los de los cabezales de corte.
La base ranurada y cubierta de esta cortadora, pasan por un sistema de tratamiento de remoción de polvo para garantizar que los operadores laboren en un ambiente saludable y libre de contaminantes.

Configuración Estándar:

Sistema CNC Shanghai Fangling F2300A
Los ejes-X y eje-Y utilizan rieles lineales, mientras que el eje-Z utiliza un husillo de bolas
Husillo de bolas y varilla pulida HIWIN, control de precisión de 0.05mm
Sistema de operación movible
Software de corte CNC FASTCAM/SMARTCUT
Cabezal de corte láser Panasonic de Japón P80
El eje X es accionado por motor doble, mientras que el eje Y es accionado por un solo motor
Componenetes electrónicos de la marca Schneider de Francia
Estándares de seguridad (2006／42／EC)

Detalles

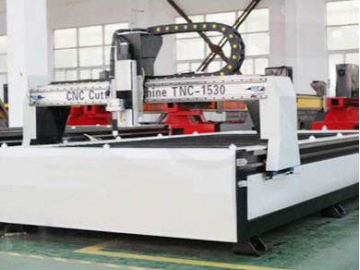

2. Estructura tipo pórtico con doble accionamiento
2. 1) El eje Y utiliza un riel de guía líneal, cremallera y piñón para una transmisión más estable.
  2) Vigas de aluminio fundido, se caracteriza por su peso ligero, baja inercia y excelente precisión.

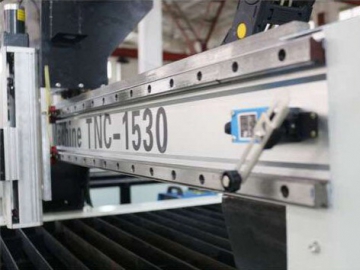

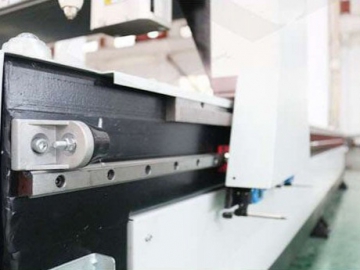

2. El eje X utiliza transmisión por piñón y cremallera & línea recta doble, para un funcionamento más estable e eficaz.
2. Se utiliza una válvula de regulación de arco portátil F1620, para ajustar la altura de corte de forma automática, junto con las placas de acero que no estén uniformes, para garantizar una calidad de crte más uniforme.

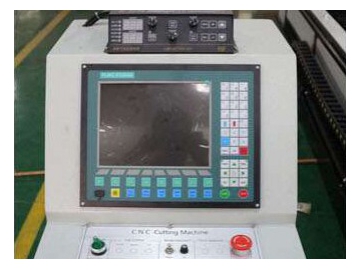

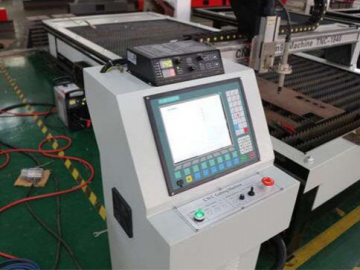

2. Controlador CNC Shanghai Jiaotong university F2300A

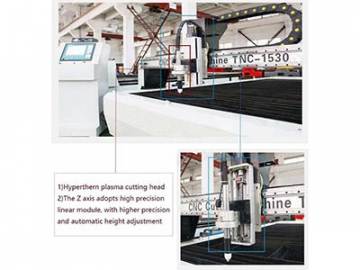

2. 1) Cabezal de corte por plasma Hyperthern
  2) El eje Z utiliza un módulo líneal de alta precisión, se puede ajustar la altura de forma automática.

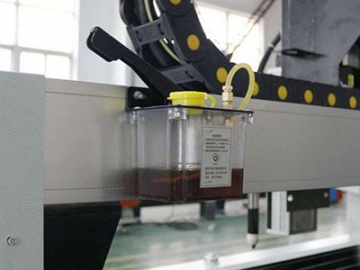

2. Sistema de lubricación centralizada

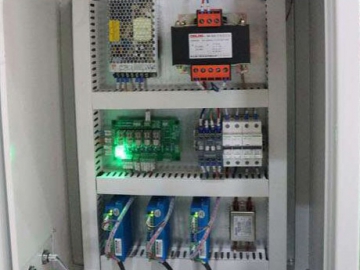

2. Componentes eléctricos de la marca Schneider

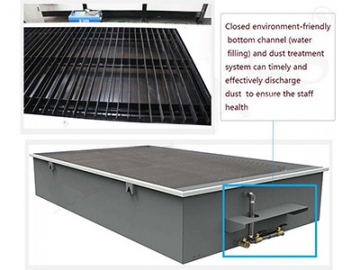

2. El canal inferior tipo cerrado (para llenado de agua), ecológico; y el sistema de tratamiento de polvo tienen la capacidad de llevar a cabo la descarga de polvo para garantizar que los operadores de la maquina labores en entornos saludables.

Selección de la marca de fuente de alimentación:

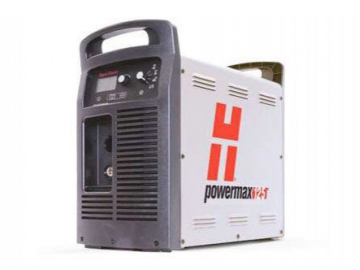

2. Hypertherm
  Marca Estadounidense

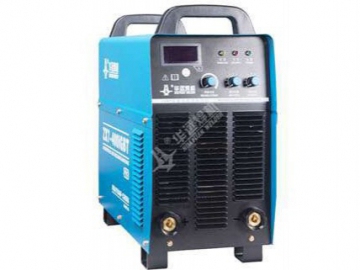

2. HuaYuan
  Marca China

Muestras de productos realizados
