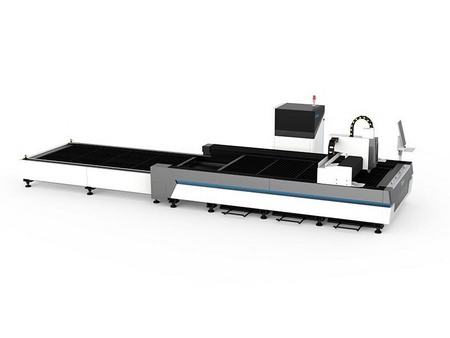

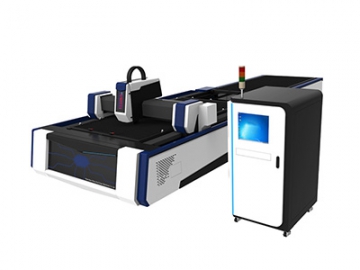

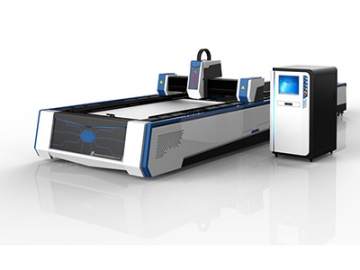

Máquina de Corte por Láser de Fibra con Mesa Intercambiable; Cortadora Láser de Fibra con Mesa Intercambiable; Máquinas para Cortar Metales

Solicite un presupuesto

Sitio web: http://cnclaser-cutting.com/1-1-fiber-laser-cutting-machine.html

Parámetros Principales
1. Mesa de trabajo: En forma de dientes de sierra
2. Velocidad máx. ralentí: 130m/min
3. Fuente láser de fibra: Raycus/IPG
4. Cabezal de corte láser de fibra: Raytools/WSX

Especificaciones Técnicas:

Modelo	PS3015	PS4015	PS4020	PS6020
Área de trabajo	3000*1500mm	4000*1500mm	4000*2000mm	6000*2000mm
Potencia láser	500W-800W	1000W-1500W	2000W-3000W	4000W-6000W
Longitud de onda láser	1064nm
Mesa de trabajo	Mesa con forma de dientes de sierra
Velocidad máx. ralentí	1200mm/s
Precisión de posicionamiento	±0.05mm/m
Velocidad de posicionamiento	20m/min
Ancho mínimo de línea	±0.02mm
Grosor de corte	≤24mm
Sistema de control	Cypcut
Método de posicionamiento	Punto de color rojo
Consumo de energía	≤12kW
Fuente de alimentación	380V/50Hz
Gas auxiliar	Oxígeno, nitrogeno, aire
Vida útil del módulo de fibra láser	Más de 100,000 horas
Cabezal de corte láser de fibra	Raytools/WSX hecho en Estados Unidos
Lente de enfoque	Lasermech hecho en Estados Unidos
Sistema de accionamiento	Servomotor Fuji de 1500W hecho en Japón
Guía líneal	PMI hecho en Taiwán (THK hecho en Japón opcional)
Sistema de transmisión	Sistema de desplazamiento de cremallera dual y piñones
Sistema de cremallera	Hecho en Alemania
Sistema de cadena	IGUS hecho en Alemania
Garantía	3 años

Componentes:

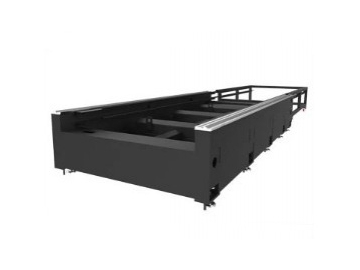

Estructura Resistente y Durable
Cuenta con una estructura y una mesa intercambiable resistentes y sumamente durables, ideales para cortar chapas de metal.
Funcionamiento fiable
Sistema de trayectoria óptica y sistema de control sumamente estables y fiables.
Alta Precisión
Cremallera, motor y reductor que se caracterizan por su excelente desempeño.

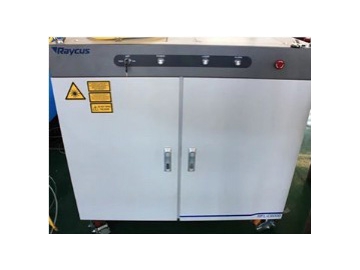

Fuente de láser de fibra:
Fuente láser de fibra IPG de Alemania o Raycus, que se caracterizan por su excepcional desempeño, menos ruido, alta estabilidad y vida útil de más de 100,000 horas.

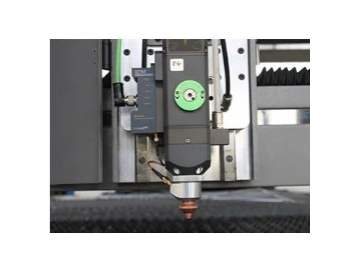

Cabezal de corte láser

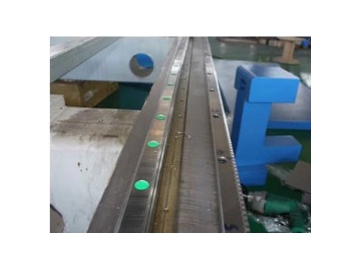

Carril de guía proveniente de Shangyin Taiwán

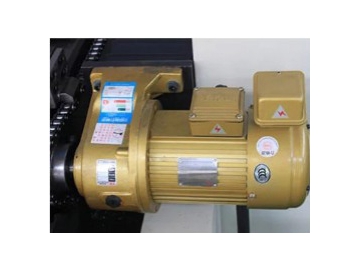

Servomotor Yaskawa de Japón con una larga vida útil que funcionan con alta precisión

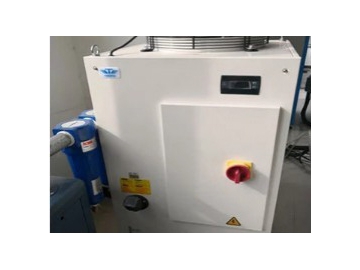

Sistema de enfriamiento
Utilizado para enfriar el cabezal de corte y la fuente de láser de fibra

Capacidad de Corte:

Potencia Láser
1. 0mm
2. 3mm
3. 6mm
4. 9mm
5. 12mm
6. 15mm
7. 18mm
8. 21mm

500W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

800W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

1000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

1500W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

2000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

3000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

4000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

6000W

Acero inoxidable

Acero al carbono

Aluminio

Latón

Hierro

Control de Calidad:

Nos encargamos de inspeccionar la calidad durante el proceso de ensamblaje para garantizar que los errores estén dentro del rango aceptable
Estricta inspección de cada una de las piezas para garantizar precisión en cada detalle
Realizamos rigurosas inspecciones de nuestros productos terminados por 3*24 para garantizar que las máquinas funcionen perfectamente. Si hay algún error, se modifican los parámetros.
Se modifican los parámetros, y compensan datos para garantizar que los parámetros sean los normales

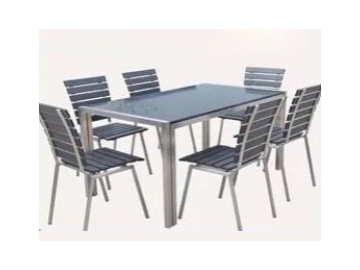

Muebles de Metal
Escaleras
Artesanías Metálicas
Lámparas y Luminarias Metálicas
Estantes de Exhibición
Letras Publicitarias de Metal
Utensilios de Cocina
Herramientas
Piezas Automotrices
Contenedores Metálicos
Portaletreros Metálico
Elevadores

Características:

Velocidad de aceleración: 19.6m/s2 (2G)
Velocidad máx. de posicionamiento simultáneo: 160m/min
Precisión: ±0.05mm
Eficiencia energética con considerable reducción de consumo de energía.
Excelente calidad de corte para chapas de metal con grosores pequeños y medianos.
Resonador IPG: potencia de salida de 1kW a 6kW
Cabezales de corte Raytools/WSX con una potencia de salida de 3kW
Cabezales de corte Precitec HP con una potencia de salida de 3kW
Sistema de cambio de gas efectivo de presión baja a alta
Sensor capacitivo, cabezal de corte de alta presión
Parámetros de corte ECO
Lámina protectiva pre-corte
Función de control de potencia de salida para anidamiento mecánico automático (esquinas, entradas)
Cálculo automático de tiempo y costos de piezas
Conexión de red vía PC externa
Mesa intercambiable automática (incluídas en los modelos de esta serie)
Sistema de extracción de humos (incluído en los modelos de esta serie)
Sensor de referencia de 3-puntos (detección de rotación de chapa de metal)
Sensor de penetración (detecta la finalización de la penetración láser)
Recolección de piezas de trabajo y desbarbado de estas.
Sistema de control de válvula proporcional dual para presión de gas y sistemas especiales para cortes de alta presión.

Muestras de los trabajos que hemos realizado:
