Solicite un presupuesto

Las cadenas de elevación se utilizan principalmente para el transporte de una amplia gama de materiales tales como cemento, o en la industria eléctrica, metalúrgica, del carbón, en la minería, ingenieria química, puertos, etc. Asimismo, estas cadenas son usadas en diversos procesos como transmisión de materiales, mezcla, cribado, triturado, molienda, fundición, carga y descarga.

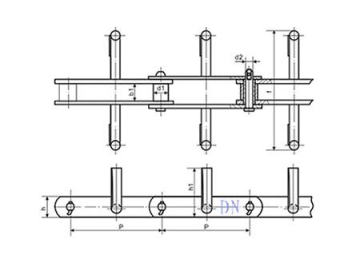

Cadenas Transportadoas tipo FU

Utilizadas principalmente en el transporte de materiales como cemento; en industrias como la eléctrica, metalúrgica, minería, ingeniería química, puertos, etc. Las cadenas transportadoras tipo FU también son ideales para procesos tales como transmisión de materiales, mezcla, cribado, trituración, molienda, fundión, carga y descarga.

Item Paso p  Diámetro de rodillo d1  Ancho interno del pasador b1  Diámetro del pasador d2  Longitud del pasador 11  Altura del gancho de cadena h1  Ancho del gancho de cadena 12  Carga de TracciónQ
mm Kn
FU150  101.6 26.5 27 11.5 70 36 120 100
FU200  152.4 36 36.5 15.5 90 65 170 240
FU270  152.4 36 36.5 15.5 90 85 240 240
FU350  200 44.5 51.8 19.1 120 140 315 312
FU410  200 48.5 57.6 22.2 126 140 370 396
FU500  300 63.5 67.4 31.75 146 180 460 835
FU600  300 70 75 35 170 200 560 900
FU700  300 48.5 57.6 22.2 126 215 670 1100

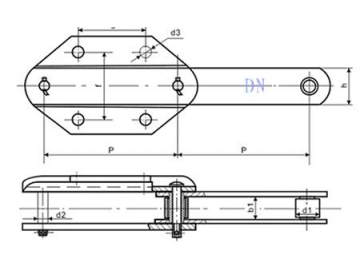

Cadena Transportadora tipo NBH
Item Paso p  Diámetro de rodillo d1  Ancho interno del pasador b1  Diámetro del pasador d2  Dimensión de tolva Carga de Tracción Q
11  12  13 d3
mm kN
NBH300  75 34.9 37.1 15.88 80 75 300 14 236
76.2 35 37 18 80 75 304.8  14 300
150 35 37 18 80 75 300 14 300
NBH450  100 50 54 26 115 100 400 18 600
100 50 57 30 115 100 400 18 720
NBH600  125 57.2 66.7 28 110 125 500 18 650
125 60 68 36 140 125 500 18 980
NBH900  150 80 93 42 190 190 600 22 1500

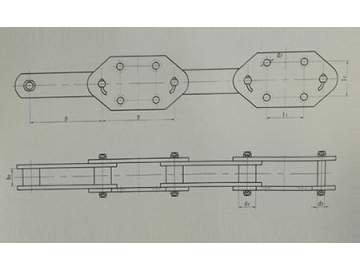

Cadenas Transportadoras Tipo NE
Item Paso p  Diámetro de rodillo d1  Ancho interno del pasador b1 Diámetro del pasador d2 Dimensiones de la tolva  Carga de tracción Q
11 12 d3
mm Kn
NE50 152.4 36 36.5 15.5 75 70 14 245
NE100  200 44.5 51.8 19.1 100 80 18 313
NE150  200 48.5 57.6 22.2 100 80 18 396
NE200  250 63.5 67.4 31.75 140 100 18 925
NE300  250 70 75 35 140 100 18 1250

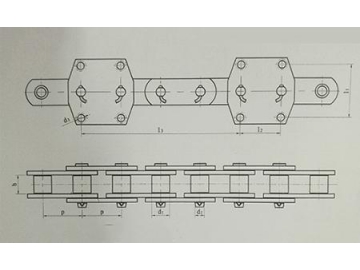

Cadena Transportadora tipo NSE
Item Paso p Diámetro de rodillo d1 Ancho interno del pasador b1 Diámetro del pasador d2 Dimensiones de la tolva Carga de tracciónQ
11 12 13 d3
mm kN
NSE100 75 36 36.5 15.5 80 75 300 15 275
NSE200 100 44.5 51.8 19.1 105 100 400 18 395
NSE300 100 48.5 57.6 25 105 100 400 18 565
NSE400 125 63.5 67.4 31.75 130 125 500 18 945
NSE500 125 70 75 35 130 125 500 18 1250
NSE600 150 75 82.5 38.5 175 150 600 18 1470
NSE700 150 75 82.5 38.5 175 150 600 18 1470
NSE900 150 75 82.5 38.5 160 150 600 22 1470
NSE1000 150 82 88.6 41.7 160 150 600 22 1500

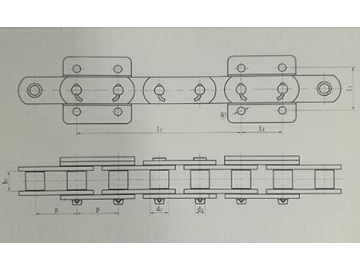

Cadena Transportadora tipo SSN
Item Paso P  Diámetro de rodillo d1  Ancho interno del pasador b1 Diámetro del pasador d2  Dimensiones de la tolva  Carga de tracción Q
L1 L2 L3 D3
MM kN
SSN75 75 29 30 14.52 75 75 200 14 200
SSN76.2  76.2 35 37 15.88 80 75 304.8 14 220
SSN100 100 52 66.3 27 100 100 400 18 600
SSN125 125 50.8 57 24 110 125 600 22 520
SSN150 150 57.2 66.7 28 140 150 300 22 800
SSN160 160 60 56 30 100 80 320 14 740
SSN200 200 34.9 37.1 16 100 100 400 16 250
SSN250 250 57.2 66.7 28 100 125 500 18 700
SSN300 300 50.8 57 26 140 150 600 22 550
