Máquina automática de crimpado de fusibles térmicos y termoretráctil

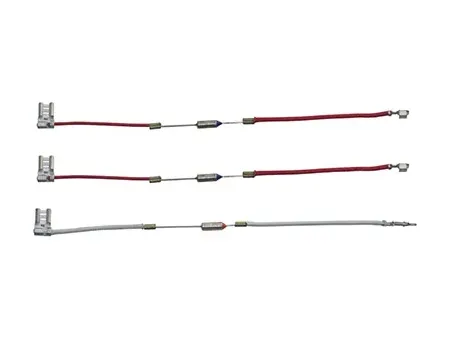

Este equipo de crimpado por fusible térmico y termoretráctil combina tareas como el crimpado de doble extremo, el pelado de un solo extremo, el termoretráctil y el corte de pasadores/pines de fusible en un flujo de trabajo perfecto. Es compatible con amplia gama de fusibles térmicos, incluidos G2, G5A01, SF119PDHR, RY121TF, RY110TF y SFH113E, y admite cables 18AWG-26AWG hechos de PVC, teflón y materiales libres de halógenos. Ya sea ensamblando cableado de alta temperatura o conexiones de fusibles intrincadas, garantiza la eficiencia y la adaptabilidad para líneas de producción exigentes.
- De 1,300 a 1,500 cables por hora
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 1400×935×1600mm | |
| Peso | 750kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 15A | |
| Potencia | 5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.2m | |
| Fuerza de crimpado | 3T | |
| Funciones | Capacidad de crimpado | 1300-1500 cables/h (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado pelado de un lado y crimpado de fusibles térmicos, crimpado de dos lados e inserción de tubos termoretráctiles, pelado de dos lados y crimpado de fusibles térmicos | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | Dejando espacio para pegamento 40-500mm |
| Longitud de pelado | Delantero: 0.1-13mm, Trasero: 0.1-13mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG18#-AWG26#) |
-
La tecnología de servomotor proporciona un posicionamiento preciso y velocidades de procesamiento rápidas, lo que garantiza resultados consistentes para el crimpado de cables, el pelado y el ensamblaje de fusibles.
-
Los pasadores/pines de fusible se cortan automáticamente a longitudes personalizables que van de 8mm a 30mm, lo que ofrece flexibilidad para diversas necesidades de producción.
-
Adaptable a cables de 18AWG-26AWG, la máquina crimpadora de fusibles térmicos procesa materiales libres de PVC, teflón y halógenos, adaptándose a una variedad de aplicaciones con facilidad.
-
El sistema de monitoreo de errores en tiempo real muestra alertas en una pantalla táctil, lo que simplifica la resolución de problemas y mantiene un funcionamiento sin problemas.
