Máquina automática de crimpado de terminales de dos lados y marcado de tubos termoretráctiles

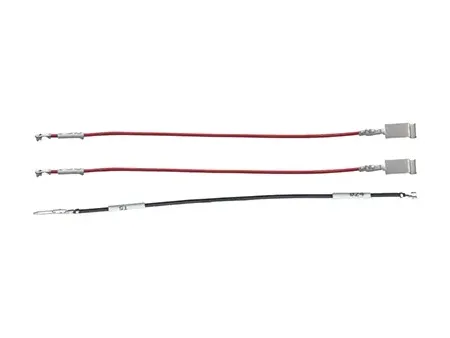

Este equipo de terminación de cables está diseñado para el procesamiento eficiente de cables largos de más de 270mm, integrando tareas como el corte, el pelado, el crimpado y el marcado de tubos termoretráctiles en un flujo de trabajo sin problemas. Diseñada para operaciones de doble extremo, esta máquina de corte, pelado y terminación admite aplicaciones como la inserción de tubos termoretráctiles, el crimpado de terminales y la torsión. Con operaciones sincronizadas, proporciona resultados consistentes al tiempo que mejora la velocidad y la flexibilidad de la producción.
- Aprox. 2,000 a 2,700 cables por hora
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 2120×770×1600mm | |
| Peso | 750kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 6.5kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.2m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 2000-2700 cables/h (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado inserción de tubo termoretráctil de un lado, crimpado de un lado e inserción de tubo termoretráctil pelado de un lado, crimpado de dos lados inserción de tubo termoretráctil de dos lados | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Cambio de troquel | Aplicador de crimpado OTP, cambio de troquel fácil y rápido | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de la pantalla táctil | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de prensado terminal |
| Rango de aplicación | Longitud de corte | 270-9999mm |
| Tamaño del tubo de marcado de cables | Longitud: 12-25mm, Diámetro: Ø2.5-Ø6mm | |
| Longitud de pelado | Delantero: 0.1-12mm, Trasero: 0.1-12mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable aislado de teflón (AWG14#-AWG26#) |
-
El sistema de movimiento en forma de U permite operaciones simultáneas, como el pelado, la torsión, la inserción de tubos, el crimpado de terminales y el calentamiento de tubos. Ofrece acciones rápidas y coordinadas con una capacidad de 2,000 a 2,700 cables por hora, lo que garantiza una alta eficiencia.
-
Un sistema integrado de detección de fallas proporciona alertas en tiempo real que se muestran en una pantalla táctil, lo que permite a los operadores identificar y resolver problemas rápidamente, minimizando el tiempo de inactividad y garantizando un funcionamiento sin problemas.
