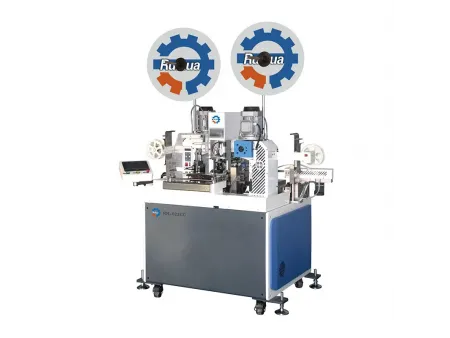

Máquina automática de crimpado de terminales de dos lados e inserción de sellos

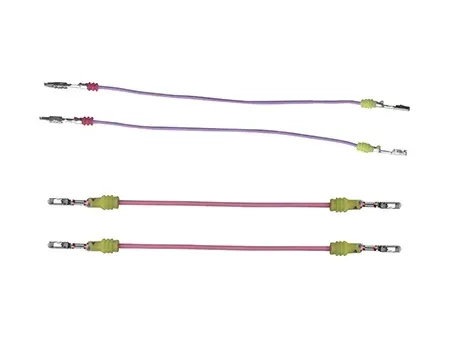

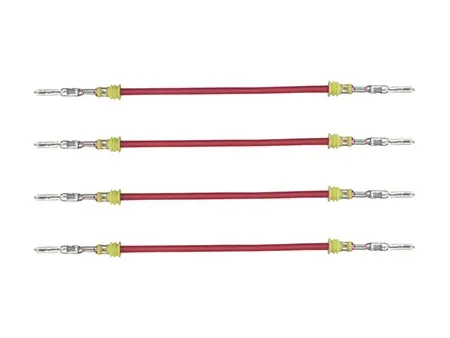

Diseñado para manejar gran variedad de tareas, este equipo de terminación de cables realiza el corte de cables, el pelado, el crimpado de doble lado y la inserción de sellos de manera eficiente. Admite diversos tipos de cables, como los cables electrónicos de 18AWG-28AWG, incluidos PVC, silicona, teflón y cables libres de halógenos. Gracias a su diseño versátil, nuestra máquina de crimpado e inserción de sellos de 2 lados simplifica la producción al permitir transiciones eficientes entre operaciones de uno y dos lados, crimpado e inserción de sellos, lo que la convierte en una opción confiable para necesidades complejas de procesamiento de alambre.
- 1.900 cables por hora a 100mm de longitud
| General | Modelo | |
|---|---|---|
| Dimensiones (L×An×Al) | 1700×920×1580mm | |
| Peso | 600kg | |
| Fuente de alimentación | AC220V 50Hz | |
| Corriente nominal | 20A | |
| Potencia | 4kW | |
| Presión de aire | 0.4-0.6Mpa (el aire debe filtrarse y secarse) | |
| Requisitos de espacio | 1×2.2m | |
| Fuerza de crimpado | 2T | |
| Funciones | Capacidad de crimpado | 1900 cables/h a 100mm de longitud (dependiendo de la longitud del cable) |
| Procesamiento de alambre | Corte de alambre, pelado de un lado, pelado de dos lados, crimpado de un lado, crimpado de dos lados, crimpado de un lado inserción de sello de un lado, crimpado de dos lados inserción de sello de dos lados | |
| Sistema de control | Pantalla LCD, microcontrolador de un solo chip | |
| Dispositivos de detección | Prueba de crimpado, detección de escasez de cable, prueba de presión de aire, inspección de bobinado de papel | |
| Equipo auxiliar | Contenedor de residuos de terminales de crimpado / tiras de alambre, bobinadora de papel, tanque de compensación de almacenamiento de aire | |
| Control de operación | La alimentación, el corte, el pelado y el movimiento del alambre se controlan a través de una pantalla táctil, con servocontrol | |
| Inserción de sello de alambre | Unidad de inserción de sello de alambre | |
| Transmisión | Husillo de bolas, carril guía y correa dentada | |
| Opcional | Dispositivo de medición de presión | Se utiliza para medir la presión de crimpado terminal |
| Rango de aplicación | Longitud de corte | 50-9999mm (estándar: dejando espacio de pegamento de 17mm, especial: acortar a 12mm) |
| Longitud de pelado | Delantero: 0.1-10mm, Trasero: 0.1-20mm | |
| Tipo de alambre y cable | Cable eléctrico, cable de alta temperatura, cable libre de halógenos, cable aislado de teflón (AWG18#-AWG28#) |
-
Equipado con una rueda de alimentación guiada y un mecanismo de riel de tornillo deslizante para garantizar un pelado preciso, crimpado de terminales e inserción de sellos para ambos extremos del alambre, cumpliendo con diversos requisitos de producción.
-
Equipado con un sistema horizontal de tres cuchillas que funciona de forma independiente para el procesamiento de cables delantero y trasero, lo que reduce los problemas relacionados con la tensión. El tubo de alimentación permite la alimentación directa del alambre a través de la cuchilla de corte, lo que garantiza transiciones perfectas a la fase de pelado.
-
Incluye un sistema integrado de monitoreo de errores con alertas en tiempo real que se muestran en la pantalla táctil, lo que simplifica el mantenimiento y la resolución de problemas.
