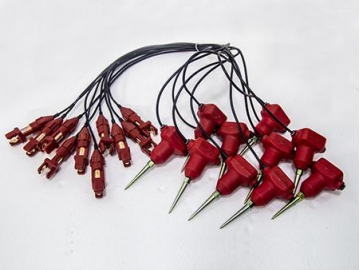

Aplicaciones Los geófonos de alta frecuencia se utilizan sobre todo para la monitorización sísmica profunda, la prospección avanzada, la investigación de terremotos naturales, la medición y el monitoreo de las microvibraciones de puentes, represas, ferrocarriles y carreteras.
Especificaciones 1. Geófono de tres componentes
Tipo | CDJ-S4 | CDJ-S4.5 | CDJ-S10 | CDJ-S15 | CDJ-S28 | CDJ-S30 | CDJ-S38 | CDJ-S40 | CDJ-S60 | CDJ-S100 |
4Hz | 4.5Hz | 10Hz | 15Hz | 28Hz | 30Hz | 38Hz | 40Hz | 60Hz | 100Hz |
Frecuencia natural Fn (Hz) | 4±10% | 4.5±10% | 10±5% | 15±5% | 28±5% | 30±5% | 38±5% | 40±5% | 60±5% | 100±5% |
Sensibilidad G (v/cm/s) | 0.28±5% | 0.26±5% | 0.30±5% | 0.25±5% |
Resistencia de la bobina Rc (KΩ) | 380±5% | 500±5% | 650±5% | 1060±5% | 1080±5% |
Resistencia R (KΩ) | 345±5% | 335±5% | 310±5% | 415±5% | 560±5% | 800±5% | 1020±5% |
Coeficiente de amortiguación Bt: | 0.7±10% | 0.58±10% | 0.62±10% | 0.6±10% | 0.5±5% |
Distorsión armónica D (%) | ≤0.2 |
Resistencia de aislamiento R (MΩ) | ≥20 |
Desplazamiento máximo de la bobinaP-P (mm) | 2 |
Peso de suspensión M (g) | 13 | 13 | 8.5 | 8 | 6.3 | 5.9 |
Temperatura de trabajo (℃) | -40~+70 |
Tamaño | Núcleo | Diámetro (mm) | φ27.2 |
Altura (mm) | 34 | 32 |
Peso (mm) | 85 | 86 | 78 |
Envoltura | A×L (mm) | 96 |
Altura (mm) | 80 |
Peso (kg) | 1.2 |
2. Geófono vertical
Tipo | CDJ-Z4 | CDJ-Z4.5 | CDJ-Z10 | CDJ-Z15 | CDJ-Z28 | CDJ-Z30 | CDJ-Z38 | CDJ-Z40 | CDJ-Z60 | CDJ-Z100 |
4Hz | 4.5Hz | 10Hz | 15Hz | 28Hz | 30Hz | 38Hz | 40Hz | 60Hz | 100Hz |
Frecuencia natural Fn (Hz) | 4±10% | 4.5±10% | 10±5% | 15±5% | 28±5% | 30±5% | 38±5% | 40±5% | 60±5% | 100±5% |
Sensibilidad G (v/cm/s) | 0.28±5% | 0.26±5% | 0.30±5% | 0.25±5% |
Resistencia de la bobina Rc (KΩ) | 380±5% | 500±5% | 650±5% | 1060±5% | 1080±5% |
Resistencia R (KΩ) | 345±5% | 335±5% | 310±5% | 415±5% | 560±5% | 800±5% | 1020±5% |
Coeficiente de amortiguación Bt: | 0.7±10% | 0.58±10% | 0.62±10% | 0.6±10% | 0.5±5% |
Distorsión armónica D (%) | ≤0.2 |
Resistencia de aislamiento R (MΩ) | ≥20 |
Desplazamiento máximo de la bobinaP-P (mm) | 2 |
Peso de suspensión M (g) | 13 | 13 | 8.5 | 8 | 6.3 | 5.9 |
Temperatura de trabajo (℃) | -40~+70 |
Tamaño | Núcleo | Diámetro (mm) | φ27.2 |
Altura (mm) | 34 | 32 |
Peso (mm) | 85 | 86 | 78 |
Envoltura | A×L (mm) | 45x55 |
Altura (mm) | 76 |
Peso (kg) | 0.31 | 247 |
3. Geófono horizontal
Tipo | CDJ-P4 | CDJ-P4.5 | CDJ-P10 | CDJ-P15 | CDJ-P28 | CDJ-P30 | CDJ-P38 | CDJ-P40 | CDJ-P60 | CDJ-P100 |
4Hz | 4.5Hz | 10Hz | 15Hz | 28Hz | 30Hz | 38Hz | 40Hz | 60Hz | 100Hz |
Frecuencia natural Fn (Hz) | 4±10% | 4.5±10% | 10±5% | 15±5% | 28±5% | 30±5% | 38±5% | 40±5% | 60±5% | 100±5% |
Sensibilidad G (v/cm/s) | 0.28±5% | 0.26±5% | 0.30±5% | 0.25±5% |
Resistencia de la bobina Rc (KΩ) | 380±5% | 500±5% | 650±5% | 1060±5% | 1080±5% |
Resistencia R (KΩ) | 345±5% | 335±5% | 310±5% | 415±5% | 560±5% | 800±5% | 1020±5% |
Coeficiente de amortiguación Bt: | 0.7±10% | 0.58±10% | 0.62±10% | 0.6±10% | 0.5±5% |
Distorsión armónica D (%) | ≤0.2 |
Resistencia de aislamiento R (MΩ) | ≥20 |
Desplazamiento máximo de la bobinaP-P (mm) | 2 |
Peso de suspensión M (g) | 13 | 13 | 8.5 | 8 | 6.3 | 5.9 |
Temperatura de trabajo (℃) | -40~+70 |
Tamaño | Núcleo | Diámetro (mm) | φ27.2 |
Altura (mm) | 34 | 32 |
Peso (mm) | 85 | 86 | 78 |
Envoltura | A×L (mm) | 45x55 |
Altura (mm) | 76 |
Peso (kg) | 0.31 | 0.31 |
CaracterísticasLos geófonos de alta frecuencia poseen una estructura sólida, buena hermeticidad, peso ligero y parámetros altamente consistentes. La señal de salida de cada geófono es independiente, de alta sensibilidad, poca distorsión, alta resolución y con un coeficiente de amortiguación razonable, capaz de satisfacer los requisitos de recolección de datos sísmicos de múltiples componentes. El geófono de alta frecuencia se usa ampliamente para el monitoreo de seguridad de estructuras públicas, como puentes y túneles ferroviarios, así como para la valoración de riesgos.
