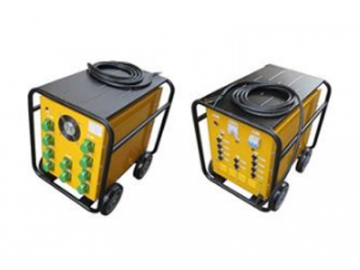

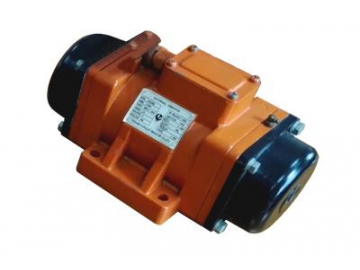

  • Convertidor de Frecuencia Electrónico
Aplicaciones

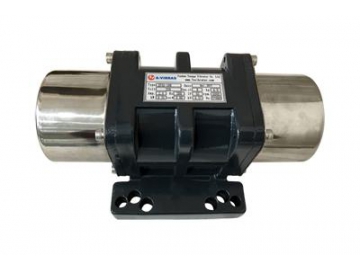

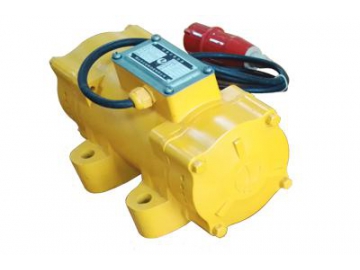

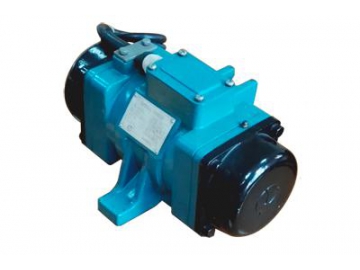

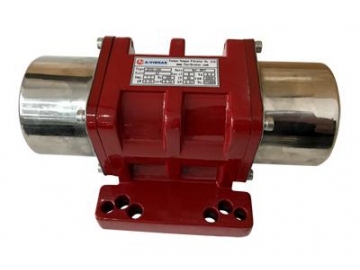

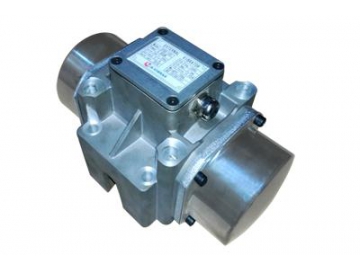

La velocidad de los vibradores externos de alta frecuencia varía entre 6000 y 12000 rpm, por eso es necesario que se utilicen convertidores de frecuencia como fuente de alimentación. Este vibrador de hormigón/concreto es adecuado para la pre-fabricación de diversos componentes de construcciones de paredes finas y para transmitir vibración en el concreto para lograr superficies con acabados uniformes.

Parámetros Principales
  • Potencia del Motor: 0.25-1.5kW
  • Fuerza Centrífuga Máxima: 6-12kN
  • Amplitud Máxima: 0.5-2.4 mm
  • Material de la Carcasa: acero fundido/aluminio
  • Fuente de Alimentación de Entrada: 48V 3-150 Hz, 200 Hz; 110V 3-150 Hz, 200 Hz; 250V 3-150 Hz, 200 Hz; 380V 3-150 Hz, 200 Hz
  • Variador de Frecuencia Electrónico: ZEB150/165/10; ZEB150/165/6; ZEB200/165/10; ZEB200/165/6; ZEB200/68/4; ZEB200/56/3; ZEB200/30/2;
Modelos Opcionales
Vibradores Externos de Alta Frecuencia
Modelo Material de la carcasa Fuerza centrífuga máxima (kN) Frecuencia de vibración
Hz/vpm
Amplitud (valor total) (mm) Amplitud (valor medio) (mm) Fuente de alimentación Corriente nominal (A) Potencia nominal de salida (kW) Potencia nominal de entrada (kW) Peso neto (kg)
ZF25-100 Aluminio 6.57 100/6000 4.8 2.4 48V 3~ 200Hz 7.2 0.25 0.5 6.9
ZF35-100 Aluminio 6.57 100/6000 4.8 2.4 250V 3~ 200Hz 2 0.35 0.65 6.9
ZF55-100 Cast Steel Acero fundido 12 100/6000 2.2 1.1 48V 3~ 200Hz 12 0.55 0.7 22
110V 3~ 200Hz 4.6
380V 3~ 200Hz 1.3
ZF55-100K Cast Steel Acero fundido 12 100/6000 2.2 1.1 48V 3~ 200Hz 12 0.55 0.7 26
110V 3~ 200Hz 4.6
380V 3~ 200Hz 1.3
ZF65-150 Cast Steel Acero fundido 12 150/9000 1.3 0.65 48V 3~ 150Hz 13.4 0.65 0.8 22
110V 3~ 150Hz 4.8
380V 3~ 150Hz 1.4
ZF65-150K Cast Steel Acero fundido 12 150/9000 1.3 0.65 48V 3~ 150Hz 13.4 0.65 0.8 26
110V 3~ 150Hz 4.8
380V 3~ 150Hz 1.4
ZF85-100 Aluminio 13.32 100/6000 4.2 2.1 250V 3~ 200Hz 3.2 0.85 1.1 16
ZF90-200 Cast Steel Acero fundido 12 200/12000 1 0.5 48V 3~ 200Hz 14 0.9 1.1 22
110V 3~ 200Hz 5
380V 3~ 200Hz 1.5
ZF90-200K Acero fundido 12 200/12000 1 0.5 48V 3~ 200Hz 14 0.9 1.1 26
110V 3~ 200Hz 5
380V 3~ 200Hz 1.5
ZF150-150 Aluminio 6 150/9000 1.2 0.6 250V 3~ 150Hz 4.7 1.5 1.75 18
380V 3~ 150Hz 3
Especificaciones de Instalación

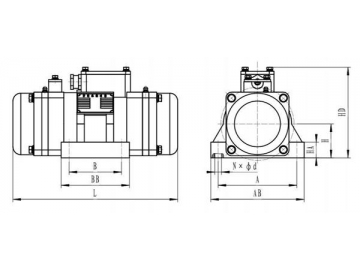

  • Instalación de la Base
    Modelo Dimensiones de instalación (mm) Dimensión total (mm)
      A B N×Φd H HA AB BB HD L
    ZF25-100 125/135/140 90/115/65 8×Φ12.5 /4×Φ10.5 79 26 160 136 126 247
    ZF35-100 125/135/140 90/115/65 8×Φ12.5 /4×Φ10.5 79 26 160 136 126 247
    ZF55-100 150 100 4×Φ13 66 30 178 130 168 315
    ZF65-150 150 100 4×Φ13 66 30 178 130 168 315
    ZF85-100 120/154 120/90 4×Φ16.5 /4×Φ13 70 100 190 116 179 305
    ZF90-200 150 100 4×Φ13 66 30 178 130 168 315
    ZF150-150 180 120 4×Φ17 74 50 220 168 190 294

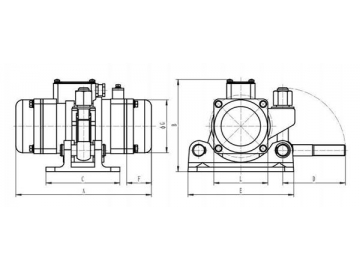

  • Instalación Rápida
    Modelo Dimensión total (mm)
      A B C D E F G L H M N n-Φd
    ZF55-100K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22
    ZF65-150K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22
    ZF90-200K 315 208 164 140 235 55 118 120 84 124 170 4-Φ22
Variadores de Frecuencia Series ZEB Opcionales

Principios de selección:

  • La potencia de entrada nominal indicada en la placa de los vibradores externos de alta frecuencia debe ser consistente con la potencia de salida del variador de frecuencia electrónico.
  • La corriente nominal de los vibradores externos de alta frecuencia deben ser menores que la corriente de salida de los variadores de frecuencia electrónicos.
    (1) Variador de Frecuencia Electrónico, Series ZEB200 (200Hz)
    Modelo Capacidad (kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Dimensión total
    Largo×Ancho×Alto (mm)
    Peso (kg) Cantidad de vibradores de concreto utilizados
    ZEB200/165/10 16.5 3/50/380/14 3/200/48/136 710×550×700 63 10(ZF55-100、ZF55-100K)
          3/200/110/55
          3/200/250/23
          3/200/380/14
    ZEB200/165/6 16.5 3/50/380/14 3/200/48/136 710×550×615 60 6(ZF90-200、ZF90-200K)
          3/200/110/55
          3/200/250/23
          3/200/380/14
    ZEB200/68/4 6.8 3/50/380/6.0 3/200/48/80 650×435×600 50 4(ZF85-100)
          3/200/110/32
          3/200/250/13.5
          3/200/380/6.0
    ZEB200/56/3 5.6 3/50/380/5.5 3/200/48/65 650×435×600 47 3(ZF35-100)
          3/200/110/26
          3/200/250/11
          3/200/380/5.5
    ZEB200/30/2 3 3/50/380/4.5 3/200/48/36 650×435×600 40 2(ZF25-100)
    (2) Variador de Frecuencia Electrónico, Series ZEB150 (150Hz)
    Modelo Capacidad (kVA) Entrada (Ph/Hz/V/A) Salida (Ph/Hz/V/A) Dimensión total
    Largo×Ancho×Alto (mm)
    Peso (kg) Cantidad de vibradores de concreto utilizados
    ZEB150/165/10 16.5 3/50/380/14 3/150/48/136 710×550×700 63 10(ZF65-150、ZF65-150K)
          3/150/110/55
          3/150/250/23
          3/150/380/14
    ZEB150/165/6 16.5 3/50/380/14 3/150/48/136 710×550×615 60 6(ZF150-150)
