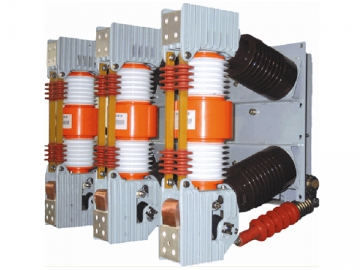

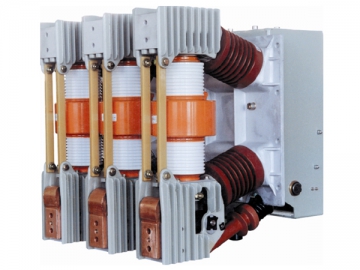

Interruptor automático de vacío ZN12-40.5
El interruptor automático de vacío ZN12-40.5 es un dispositivo interruptor para interiores con triple fase AC de 50Hz con voltaje nominal de 40.5kV, el cual es producido en base a la tecnología importada de German Siemens's 3AF. Aprobó la evaluación del Ministro Nacional de maquinaria y el Ministro de Potencia Eléctrica en Agosto de 1996.
Este interruptor automático de vacío adopta un diseño integrado del mecanismo de operación y cuerpo del interruptor. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC). Con un diseño avanzado y razonable, este producto tiene una simple estructura, gran habilidad de corte, funciones de operación completa, y larga vida mecánica. No tiene peligro de explosión. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Condiciones del Entorno
1. Altitud: ≤1,000m
2. Temperatura Ambiente: -25℃~ 40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: ≤8 grados
5. El producto debería utilizarse en lugares sin riesgos de incendios o explosiones, sin gases corrosivos, y sin fuertes temblores.
Parámetros Técnicos
| Ítem | Unidad | Valor |
| Tensión Nominal | kV | 40.5 |
| Corriente Nominal | A | 1250 1600 2000 2500 |
| Corriente de corte nominal de cortocircuitos | kA | 25 31.5 |
| Máxima Corriente Nominal Soportada | kA | 63 80 |
| Corriente Térmicamente Estable 4s | kA | 25 31.5 |
| Corriente de Cierre de Cortocircuito Nominal (Máximo valor) | kA | 63 80 |
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 20 |
| Secuencia de operación Nominal | | Abrir- 0.3s-Cerrado Abierto- 180s- Cerrado Abierto |
| Tensión Nominal soportada de impulso tipo rayo (Onda completa) | kV | 185 |
| Nominal a corto tiempo Tensión Alterna Soportada (1min) | kV | 95 |
| Tiempo de Cierre | s | ≤ 0.09 |
| Tiempo de Apertura | s | ≤ 0.075 |
| Vida mecánica | Veces | 10000 |
| Número de veces de cortes de corriente nominal | Veces | 10000 |
| Potencia del motor de almacenamiento de energía | W | ~275 |
| Tensión Nominal del motor de almacenamiento de energía | V | ~110 220 |
| Tiempo de Almacenamiento de Energía | s | ≤ 15 |
| Tensión Nominal del Cierre electromagnético | V | =110 220 |
| Tensión Nominal de la Apertura Electromagnética | V | =110 220 |
| Corriente Nominal de la Liberación de corriente excesiva | A | 5 |
| Corriente Nominal del Interruptor auxiliar | A | AC10 DC5 |
BBE es un fabricante y proveedor profesional de interruptores automáticos de vacío en China. Ofrecemos un gran abanico de productos como interruptores automáticos de vacío de único polo y con fase única para exteriores, contactor de vacío de alta tensión, aparamentas con cubierta metálica extraíble y más.
