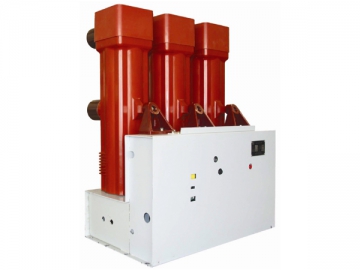

Interruptor automático de vacío ZN65A-40.5/T2000-31.5
El interruptor automático de vacío ZN65A-40.5/T2000-31.5 es un dispositivo interruptor de interior de alta tensión con voltaje nominal de 12KV AC y frecuencia nominal de 50Hz. Su mejor característica es que su vida mecánica puede alcanzar hasta las 120000 veces. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Este producto adopta un tipo de almacenamiento integrado con energía elástica y mecanismo de operación, el cual puede ser eléctricamente operado por AC, DC o manualmente. El producto tiene un sencillo mantenimiento y no tiene riesgos de explosión.
Se han tomado medidas efectivas en su diseño, en las partes seleccionadas, tratamiento de la superficie y otros aspectos. Por ejemplo, adopta un contacto con forma esférica para la conexión del tubo de vacío y la línea de salida superior, haciendo la circulación por el canal de vacío sea más razonable. La superficie del pin del eje y otros componentes han sido especialmente procesados, haciéndolos más resistentes al agua. Después de una serie de medidas de mejora, la vida mecánica de este ZN65A-40.5/T2000-31.5 interruptor automático de vacío alcanza las 120,000 veces. Este es a iniciativa nacional y rellena los huecos sobre la durabilidad que tienen los interruptores automáticos en nuestro país.
Condiciones del Entorno
1. Altitud: ≤1,000m
2. Temperatura Ambiente: -15℃~ 40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. El producto debería utilizarse en lugares sin riesgo de fuego o explosión, sin gas corrosivo, y sin fuertes temblores.
Parámetros Técnicos
| Ítem | Valor |
| Tensión Nominal kV | 40.5 |
| Tensión Soportada de impulsos tipo rayo (Máxima) kV | 185 |
| Tensión Alterna Soportada 1min kV | 95 |
| Frecuencia Nominal Hz | 50 |
| Corriente Nominal A | 2000 |
| Corriente de corte nominal de cortocircuitos kA | 31.5 |
| Corriente Nominal Soportada a Corto Periodo kA | 31.5 |
| Máxima Corriente Nominal Soportada kA | 80 |
| Duración de Cortocircuito Nominal s | 4 |
| Tiempo de corte Nominal de Cortocircuito ms | ≤90 |
| Corriente de Cierre de Cortocircuito Nominal kA | 80 |
| Secuencia de operación Nominal | Abrir-0.3s-Cerrado Abierto-180s-Cerrado Abierto |
| Tiempo de Cierre ms | 50~80 |
| Tiempo de Apertura ms | 40~85 |
| Número de veces de cortes de cortocircuitos de corriente nominal | 20 |
| Vida mecánica (Veces) | 120,000 |
| Corriente de corte Nominal de la batería de condensadores A | 630 |
| Potencia Nominal del motor de almacenamiento de energía W | 275 |
| Tensión Nominal del motor de almacenamiento de energía V | 220, 110 |
| Tiempo de Almacenamiento de Energía s | ≤15 |
| Tensión Nominal de Cierre y Apertura Electromagnética V | 220, 110 |
| Tensión Nominal Sin liberación de tensión excesiva V | 220, 110 |
| Corriente Nominal sin Liberación de corriente excesiva A | 5 |
| Corriente Nominal del Interruptor auxiliar A | AC 10 DC 5 |
BBE es un fabricante y proveedor experimentado de interruptores automáticos de vacío en China. A parte de interruptores automáticos de vacío para interiores, también ofrecemos interruptores automáticos de alta tensión, aparamentas con cubierta metálica extraíble, contactor de vacío de alta tensión y más.
