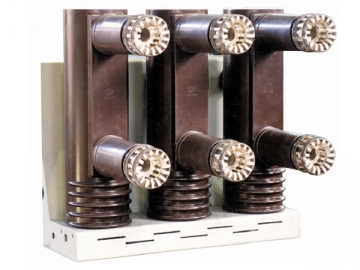

Interruptor automático de vacío ZN12-12
Producido en base la tecnología de German Siemens's tecnología, el interruptor automático de vacío ZN12-12 es un dispositivo interruptor para interiores con triple fase AC de 50Hz con voltaje nominal de 12kV. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Con un diseño avanzado y razonable, este producto tiene una simple estructura, gran habilidad de corte, funciones de operación completa, y larga vida mecánica. No tiene peligro de explosión y es de fácil mantenimiento. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC).
Configuraciones
1. Esta especialmente desarrollado para unidades de energía térmica con capacidad por encima de los 300,000 kw.
2. Puede ser usado en lugares con altitud de unos 2,000 metros.
3. Este producto puede operar a bajas temperaturas (-40℃).
4. Se pueden proporcionar combinaciones de espaciado con diferentes fases.
5. El rendimiento del interruptor de la batería de condensadores es fiable.
6. La vida mecánica de este producto es superior a 20,000 veces.
7. Pueden proporcionarse productos TH.
8. Hay muchos niveles de corte.
Condiciones del Entorno
1. Altitud: ≤ 2,000m
2. Temperatura Ambiente del Aire: -25℃~ 40℃ (-40℃) *
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: ≤ clase VIII
5. El producto debería utilizarse en lugares sin riesgo de fuego o explosión, sin gases corrosivos, y sin fuertes temblores. (El producto puede ser utilizado en lugares calientes y húmedos con niebla salina o moho.)*
Nota: Si el producto necesita ser utilizado en condiciones *, los clientes deberían mencionarlo en el pedido.
Parámetros Técnicos
| Ítem | Unidad | Modelo/Datos | |||||||||
| I | II | III | IV | V | VI | VII | VIII | IX | X | ||
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 50 | 30 | 12 | |||||||
| Secuencia de operación Nominal | | Abrir-0.3s-Cerrado Abierto-180s- Cerrado Abierto | Abrir-180s- Cerrado Abierto -180s- Cerrado Abierto | ||||||||
| Tensión Nominal soportada de impulso tipo rayo (Onda completa) | kV | 75 | |||||||||
| Tensión Alterna Soportada Nominal a corto tiempo (1min) | kV | 42 | |||||||||
| Tiempo de Cierre | ms | ≤ 75 | |||||||||
| Tiempo de Apertura | ms | ≤ 60 (50) | |||||||||
| Vida mecánica | Veces | 20000 (I~IV) 10000(V~X) | |||||||||
| Número de veces de cortes de corriente nominal | Veces | 20000 (I~IV) 10000(V~X) | |||||||||
| Potencia del Motor de almacenamiento de energía | W | 275 | |||||||||
| Tensión Nominal de Motor de almacenamiento de energía | V | ≈110 220 AC.DC | |||||||||
| Tiempo de Almacenamiento de Energía | s | ≤ 15 | |||||||||
| Tensión Nominal del Cierre electromagnético | V | DC =110 220 | |||||||||
| Tensión Nominal de la apertura Electromagnética | V | DC =110 220 | |||||||||
| Tensión Nominal de almacenamiento de liberación de energía excesiva | V | ≈110 220 AC.DC | |||||||||
| Tensión Nominal sin liberación de tensión | V | ≈110 220 AC.DC | |||||||||
| Corriente Nominal de Liberación de corriente excesiva | A | 5 | |||||||||
| Corriente Nominal de Interruptor auxiliar | A | AC10 DC5 | |||||||||
| Recorrido de contacto | mm | 11 ± 1 | 11 ± 1 | 11 ± 1 | |||||||
| Limitación del recorrido de contacto | mm | 8 ± 2 | 8 ± 2 | 4 | |||||||
| Velocidad de Cierre | m/s | 0.6~1.8 | |||||||||
| Velocidad de Apertura | m/s | ≥ 1 | |||||||||
| Tiempo del rebote al cierre de contacto | ms | ≤ 2 | |||||||||
| Distancia del Centro de Fase | mm | 210 ± 1.5 | 230 ± 1.5 | 250 ± 1.5 | 275 ± 1.5 | 280 ± 1.5 | |||||
| Sincronización del Cierre y Apertura de Triple fase | ms | ≤ 2 | |||||||||
| Resistencia del Bucle a cada fase | μΩ | ≤ 35 | |||||||||
| Nota: La velocidad de cierre refiere a velocidad media cuando la distancia entra el contacto en movimiento y el contacto estático es 6mm. La velocidad de apertura es velocidad media cuando el contacto en movimiento es 6mm del contacto elástico. La apertura de los contactores de la cámara de extinción de arco es -8±1mm (31.5kA, 40kA) para Siemens y 8 1 0mm (31.5kA); 8 ± 1mm(40kA) para America's Westinghouse. | |||||||||||
