Sistema de ejes de transmisión trasera, Serie HQ14Y; Puente Trasero para Vehículos a Motor Fabricante

Sistema de ejes de transmisión trasera, Serie HQ14Y; Puente Trasero para Vehículos a Motor

Solicite un presupuesto

Nosotros: http://motors-manufacturer.com.ar/5-7-rear-drive-axle-assembly-hq14y-series.html

El sistema de ejes de transmisión trasera tiene un rendimiento óptimo, con una excelente capacidad de carga y frenado. Los vehículos equipados con este sistema podrán manejar con mayor suavidad, optimizando el valor de inversión. Está indicado para vehículos de todo tipo y cualquier equipo motorizado.

Consulta

Especificaciones técnicas

Modelo N°.	HQ14Y

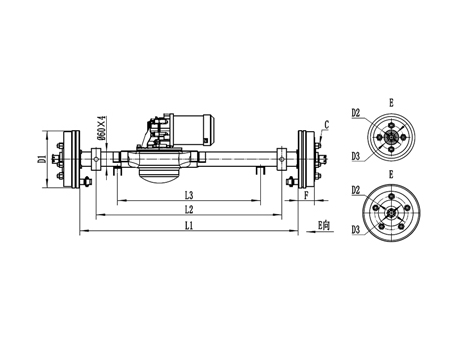

Tamaño L1 (mm)	690/730/830/920/1070
Tamaño L2 (mm)	500/600/710/780/840
Tipo de freno	Freno de tambor mecánico
Diámetro del freno (mm)	160/180/200/220
Tipo de estructura	Dividida; semi flotante
Modelo de reductor adaptado	JS14BAY
Relación de transmisión	8:1; 10:1; 12:1; 15:1; 19:1
Torque de salida (N.m)	500
Torque máximo de salida (N.m)	800
Motor BLDC acoplado	TF133AH	TF133BHF
Voltaje nominal (V)	48/60/72	48/60/72
Potencia nominal (W)	1200/1350/1500/1800/2200	1000/1200
Torque nominal (N.m)	3.1/3.5/4.1/5.3/5.8	2.8/3.2
Intensidad nominal (A)	33/37/41/40/48	23/26
Intensidad sin carga (A)	≤6 / ≤6.5 / ≤7/ ≤7.5/≤8	≤5/≤6
Revolución sin carga (RPM)	4800/4100/3800/4300/5300	3600/3900
Revolución nominal (RPM)	4500/3700/3500/4000/5000	3300/3600
Torque máximo (N.m)	18/21/25/28/30	18/21
Potencia máxima de salida (W)	2500/2800/3200/3800/4500	2000/2500
Eficiencia nominal (%)	≥75	≥75
Ciclo de trabajo (min.)	S1	S1
Tipo de aislamiento	F	F
Nivel de protección	IP33	IP33
Observaciones	El tamaño de L1 y L2 pueden personalizarse en base a sus exigencias
