Sistema hidráulico de mordazas Serie FY

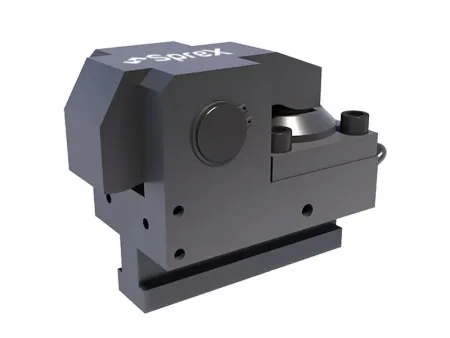

El sistema hidráulico de mordazas FY es utilizado para la fijación de moldes con una pinza de ranura T. Esto permite una reducción en el tiempo de cambio de moldes. En comparación con otros sistemas hidráulicos de mordaza, este producto ahorra un gran espacio de instalación. Además, este producto se destaca por su gran trabajo de apoyo.
El sistema hidráulico de abrazaderas FY es más frecuentemente utilizado para moldes de estampado. Se utilizan para realizar trabajos con equipos combinables con este producto, entre los cuales se encuentran, las máquinas de estampado, las máquinas hidráulicas de aceite, entre otras.
Opción de tipo
- Fuerza de sujeción (25MP): 20 kn
- Carrera X: 7 mm
- Carrera de sujeción Y: 3 mm
- Carrera segura de reserva Z: 4 mm
- Fuerza de sujeción (25MP): 40 kn
- Carrera X: 7 mm
- Carrera de sujeción Y: 3 mm
- Carrera segura de reserva Z: 4 mm
- Fuerza de sujeción (25MP): 60 kn
- Carrera X: 8 mm
- Carrera de sujeción Y: 4 mm
- Carrera segura de reserva Z: 4 mm
- Fuerza de sujeción (25MP): 100 kn
- Carrera X: 8 mm
- Carrera de sujeción Y: 3 mm
- Carrera segura de reserva Z: 5 mm
- Fuerza de sujeción (25MP): 160 kn
- Carrera X: 8 mm
- Carrera de sujeción Y: 3 mm
- Carrera segura de reserva Z: 5 mm
- Fuerza de sujeción (25MP): 250 kn
- Carrera X: 8 mm
- Carrera de sujeción Y: 3 mm
- Carrera segura de reserva Z: 5 mm
Serie | Fuerza de sujeción(25MP) | Carrera total X | Carrera de sujeción Y | Carrera de reserva Z | Volumen del cilindro hidráulico de sujeción | Peso |
KN | mm | mm | mm | cm3 | kg | |
FY2 | 20 | 8 | 4 | 4 | 6.5 | 2 |
FY4 | 40 | 8 | 3 | 5 | 15 | 4 |
FY6 | 60 | 8 | 3 | 5 | 22 | 6 |
FY10 | 100 | 8 | 5 | 5 | 33 | 8 |
FY16 | 160 | 8 | 5 | 5 | 55 | 10 |
FY25 | 250 | 8 | 5 | 5 | 85 | 18 |
Selección de productos
Los usuarios pueden elegir el tipo de mordazas correspondiente y el número necesario de acuerdo a sus equipos.
Tipo de sistema de mordazas hidráulico | a(H7) | b | c | d | ||
FW2 | FW2-S | FY2 | 18 | 30 20 | 14 10 | 19±0.2 |
FW4 | FW4-S | FY4 | 22 | 36 20 | 16 10 | 25±0.2 |
FW6 | FW6-S | FY6 | 22 | 36 20 | 16 10 | 25±0.2 |
FW10 | FW10-S | FY10 | 22 | 36 20 | 16 10 | 25±0.2 |
FW16 | FW16-S | FY16 | 28 | 46 20 | 20 20 | 32±0.2 |
FW25 | FW25-S | FY25 | 36 | 60 20 | 30 20 | 41±0.2 |
FW50 | FW50-S | / | 42 | 68 20 | 30 20 | 47±0.2 |
Especificación | M | N | Rc | L | J | K | H(Estándar) |
FW2 | 50 | 55 | 1/8 | 12 | 18 | 38 | 25 |
FW4 | 76 | 65 | 1/4 | 15 | 25 | 55 | 30 |
FW6 | 80 | 70 | 1/4 | 15 | 30 | 64 | 30 |
FW10 | 100 | 75 | 1/4 | 15 | 40 | 78 | 40 |
FW16 | 130 | 80 | 1/4 | 15 | 50 | 88 | 50 |
FW25 | 150 | 105 | 1/4 | 15 | 60 | 98 | 50 |
Nota: La letra H representa el espesor de las placas de base de los moldes que se unen a las mordazas hidráulicas estándar. Estos productos pueden ser personalizados a pedido del cliente.
- Sistema eléctrico equipado con un controlador programable OMROM, que garantiza una interfaz fácil de usar y protección de seguridad multicapa.
