Sistema de ejes de transmisión trasera, Serie HQ14D; Puente Trasero para Vehículos a Motor
Solicite un presupuesto
Este producto ha sido descontinuado y retirado de nuestro inventario.
Especificaciones Técnicas
| Tipo de freno | Freno de disco | ||
| Diámetro de freno (mm) | 160/180/200 | ||
| Estructura | Semiflotante dividido | ||
| Modelo de caja de engranaje adaptable | JS14BA | ||
| Relación de transmisión | 8/1; 10/1; 12/1; 15/1; 19/1 | ||
| Par de salida nominal (N·m) | 500 | ||
| Par de salida máx. (N·m) | 800 | ||
| Motor adaptable | TF133AH | TF133BHF | |
| Tensión nominal (V) | 48/60/72 | 48/60/72 | |
| Potencia nominal (W) | 1200/1350/1500/1800/2200 | 1000/1200 | |
| Par nominal (N·m) | 3.1/3.5/4.1/4.5/4.6 | 2.8/3.2 | |
| Corriente nominal (A) | 33/37/41/40/48 | 23/26 | |
| Corriente en vacío (A) | ≤6 / ≤6.5 / ≤7/ ≤7.5/≤8 | ≤5/≤6 | |
| Revoluciones en vacío (RPM) | 4800/4100/3800/4300/5300 | 3600/3900 | |
| Revolución nominal (RPM) | 4500/3700/3500/4000/5000 | 3300/3600 | |
| Par máx. (N·m) | 18/21/25/28/30 | 18/21 | |
| Potencia máx. (W) | 2500/2800/3200/3800/4500 | 2000/2500 | |
| Eficiencia nominal (%) | ≥75 | ≥75 | |
| Ciclo de trabajo (min.) | S1 | S1 | |
| Clase de aislamiento | F | F | |
| Grado de protección | IP33 | IP33 | |

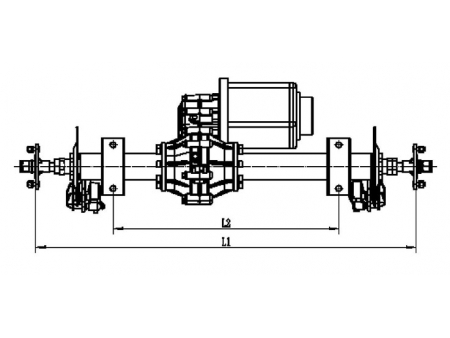

Dimensiones
| Modelo No. | HQ14D |
| Tamaño L1 (mm) | 660/750/830/850/950/1030 |
| Tamaño L2 (mm) | 410/450/530/550/650/730 |
Nota: Los tamaños L1 y L2 pueden ser personalizados según los requerimientos de cada cliente.
