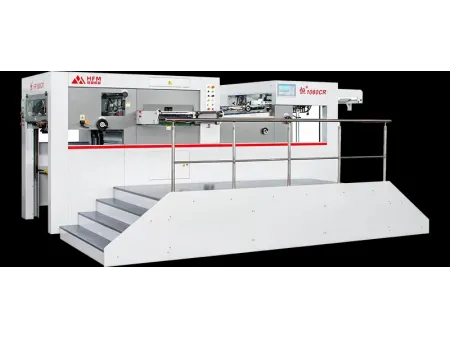

Troqueladora con plegado automático de cama plana (trabajo pesado)
Solicite un presupuesto
- Tamaño máximo de troquelado (L×An) 1060×780 mm
- Precisión de troquelado ±0.1 mm
- Velocidad máxima 7000 hojas/h
- Máx. presión de troquelado 700t
Diseñada para responder a las exigencias de aplicaciones de alta presión, nuestra troqueladora con plegado automático de cama plana para trabajo pesado destaca por su potente capacidad de troquelado. Gracias a su sólida estructura y a la presión excepcional que aplica, garantiza un ajuste perfecto entre el troquel de acero y la platina de corte, lo que permite reproducir con precisión incluso los diseños más complejos. El resultado son cortes limpios, bordes definidos y una mínima desviación dimensional, incluso al trabajar con materiales rígidos o de gran espesor.
Pensada para entornos de alta demanda, incorpora funciones avanzadas como alimentación de papel precodificado, recolección auxiliar automática y un sistema de muestreo manual que facilitan el flujo de trabajo y minimizan el tiempo de inactividad. Todo esto se traduce en una operación continua, eficiente y con un rendimiento superior en líneas de producción de gran volumen.
Su versatilidad la hace compatible con una amplia gama de materiales, incluyendo cartón grueso, cartón corrugado y láminas de PVC. Es ideal para la fabricación de embalajes premium en sectores como cosmética, tabaco, vinos y licores, productos farmacéuticos, alimentos y artículos de regalo, aportando un acabado de alta calidad que marca la diferencia.
Especificaciones Dibujos dimensionales
Para obtener planos dimensionales detallados de nuestras máquinas, consulte el número de modelo específico. Ofrecemos una gama de tamaños para satisfacer sus necesidades de producción:

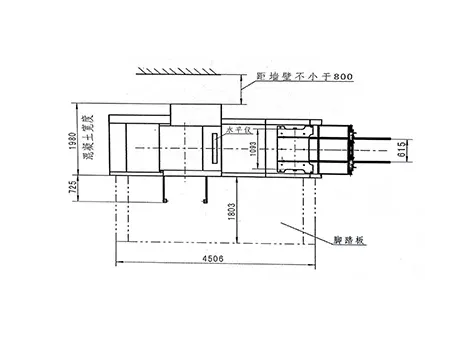

- Dibujo dimensional 1060

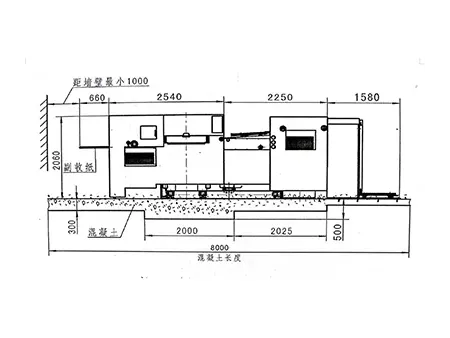

- Dibujo dimensional 1060

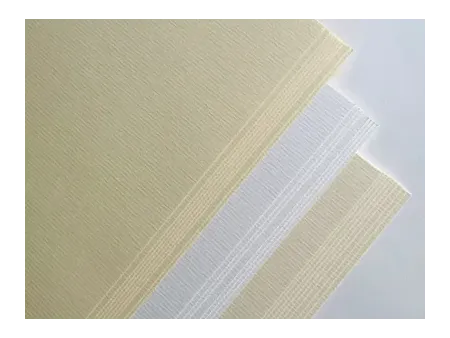

Materiales aplicables

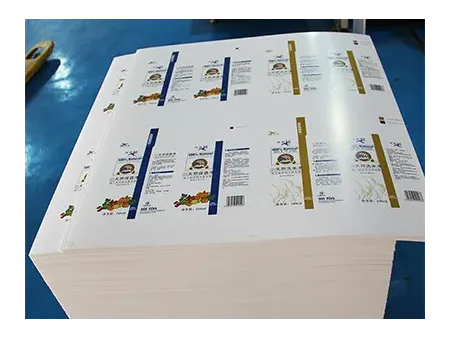

- Cartón
- Cartón corrugado

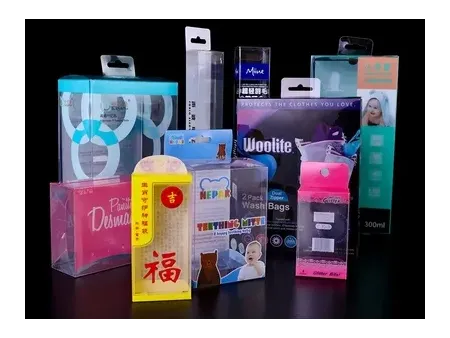

- Lámina de PVC
- Cartón blanco
Aplicaciones

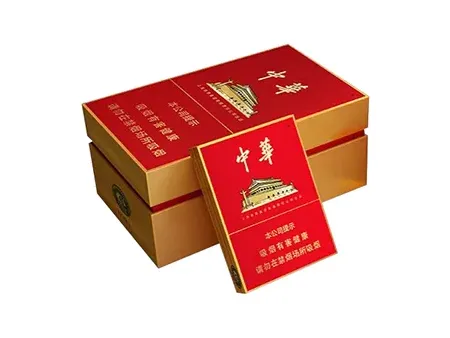

Esta máquina de trabajo pesado se utiliza para crear cajas de cosméticos, cajas de cigarrillos, cajas de vino, cajas de té, envases farmacéuticos, envases de alimentos, cajas de regalo y cajas para pequeños electrodomésticos de alta calidad. Cajas de cosméticos Cajas de cigarrillos Cajas de vino Envases farmacéuticos Funciones importantes
-
- Bloqueo rápido neumático para troquelado Garantiza la estabilidad de la máquina y permite un bloqueo rápido durante el troquelado.
-
- Alimentación y recogida de hojas sin interrupción Maximiza la eficiencia de la producción al reducir el tiempo de inactividad y mantener un funcionamiento continuo.
-
- Muestreo neumático Permite realizar controles de muestras en tiempo real sin interrumpir la producción, lo que garantiza una calidad constante del producto.
-
- Ajuste de presión eléctrico Ajusta automáticamente la presión según las características del material para un troquelado preciso.
-
- Sistema de lubricación automática Proporciona un funcionamiento suave de todas las partes móviles al reducir la fricción y prolongar la vida útil del equipo.
Configuraciones
- Alimentador
Equipado con un cabezal de alimentación de alta precisión de cuatro succión y cinco alimentaciones, el alimentador se adapta a papel fino, cartón y cartón corrugado, garantizando una alimentación uniforme incluso a altas velocidades. Un sistema de prealimentación tipo pórtico alterna entre las mesas de alimentación de papel principal y auxiliar, asegurando una producción fluida y continua.

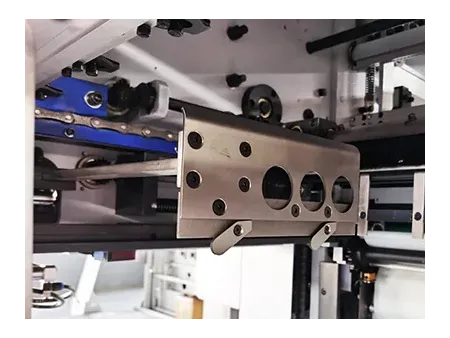

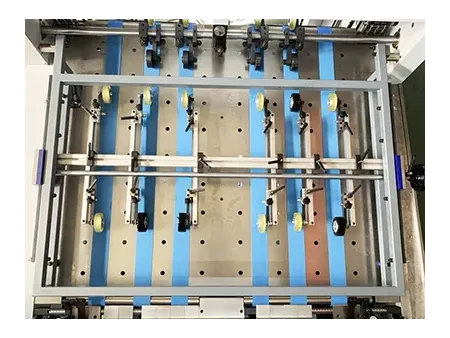

- Estructura de alimentación
Utiliza un sistema de colocación lateral de empuje y tracción de doble propósito para un posicionamiento estable de las hojas a altas velocidades. Un mecanismo de ajuste rápido de las ruedas de alimentación mejora aún más la eficiencia.

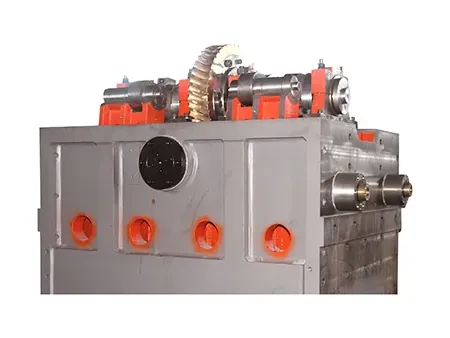

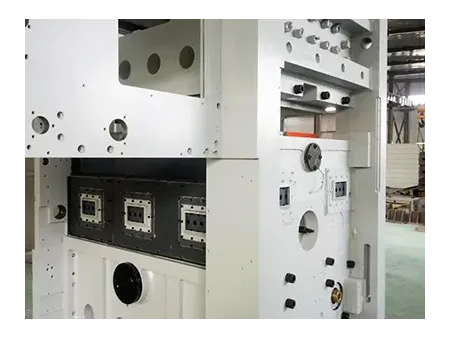

- Unidad de troquelado y estampado a presión profunda
Cuenta con una placa de panal de hierro fundido resistente a la deformación y al calor, y un sistema de ajuste de presión con 12 zonas de calentamiento controladas independientemente. Este diseño garantiza un efecto de relieve eficaz a la vez que mantiene la precisión del troquelado.
- Estación de entrega
Utiliza un cepillo y un sistema de soplado de aire trasero para mantener una alineación estable de las hojas. Está equipada con un sistema auxiliar eléctrico de recolección de papel para una producción continua y una función de muestreo neumático para controles de calidad en tiempo real. Dispone de una función opcional de conteo y marcado (inserción de pestañas) para mayor comodidad.
- Bomba de vacío
Equipada con una bomba de vacío BECKER de Alemania, la máquina utiliza componentes eléctricos y de transmisión de marcas reconocidas mundialmente como ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI, BECKER, etc. El armario eléctrico está refrigerado por aire acondicionado industrial, lo que garantiza un funcionamiento estable y continuo.
- Interfaz HMI
La interfaz HMI permite a los operadores monitorear el estado de la máquina en tiempo real, mostrar notificaciones de fallas y acceder a métodos de solución de problemas, lo que hace que la operación sea sencilla y eficiente.
Consumibles
Para mantener un rendimiento óptimo y la vida útil de su máquina, le recomendamos utilizar consumibles originales HFM. Ofrecemos amplia gama completa de repuestos de alta calidad: rueda de cepillo, ventosa, rueda de goma, separador de hojas, correa de transmisión/distribución, barra de agarre y agarre móvil.
