Troqueladora de cama plana, Dragon-330 Fabricante

Troqueladora de cama plana, Dragon-330

Solicite un presupuesto

Nosotros: http://ztprintingmachine.es/3-1-1-flatbed-die-cutting-machine.html

ZONTEN Machinery desarrolló de forma independiente troqueladoras patentadas. A medida que el precio del mercado de las etiquetas avanzaba hacia una era de márgenes estrechos y costes de mano de obra cada vez más elevados, se desarrollaron las troqueladoras planas de alta velocidad. Esta máquina adopta un sistema de alimentación de papel con una velocidad máxima de 120m/min (400 veces/min). La velocidad de alimentación del papel es constante, salvo el movimiento intermitente de la alimentación del papel en la sección de troquelado.

La troqueladora de alta velocidad de cama plana Dragon-330 también está equipada con una unidad de estampación en caliente totalmente controlada por un servocontrolador, y la unidad de estampación se calienta eléctricamente. El rebobinado y desenrollado de cinta de lámina intermitente servocontrolada puede garantizar una velocidad de troquelado de 120m/min, y admite una rotación rápida de 90 grados. La unidad de rebobinado y desenrollado de cinta de lámina adopta un eje de aire diferencial con fricción deslizante, que puede alimentar múltiples cintas de lámina con diferentes diámetros de rollo en un solo eje al mismo tiempo, y puede contener un máximo de cinta de lámina de 3000m. Esto mejora en gran medida la eficiencia. Cada vez más clientes utilizan la máquina de troquelado de alta velocidad de cama plana para reemplazar la troqueladora de baja velocidad anterior.

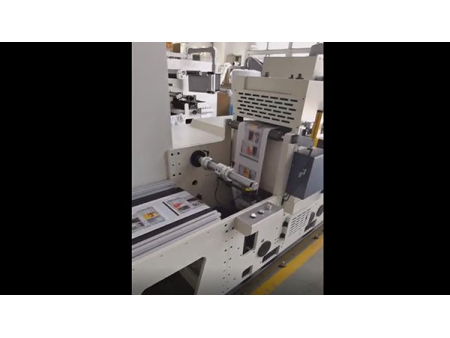

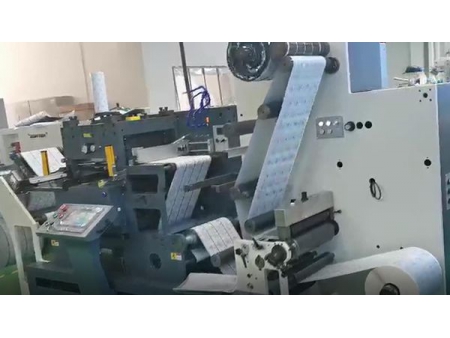

Vídeo

Especificaciones

Modelo	Dragon -330
Ancho máx. de banda	330mm
Ancho máx. de desenrollado	700mm
Ancho máx. de rebobinado	700mm
Registración	Sensor
Tamaño de troquelado y estampado en caliente	320*350mm
Velocidad del troquelado	400rpm/min, 120m/minuto
Fuente de aire	0.4-0.6pa
Dimensiones generales	5650x1510x1820mm
Peso de la máquina	8000kg

Características

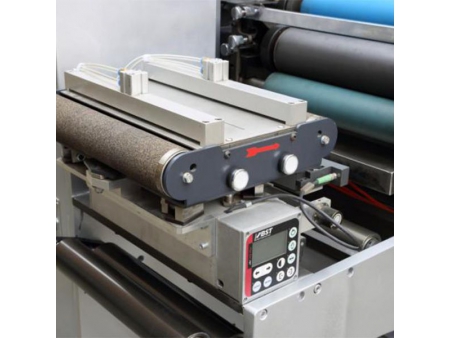

2. Sistema de guía de banda BST
  desbobinador con control de tensión de bucle cerrado, guía de banda electrónica con sensor de guía de borde ultrasónico

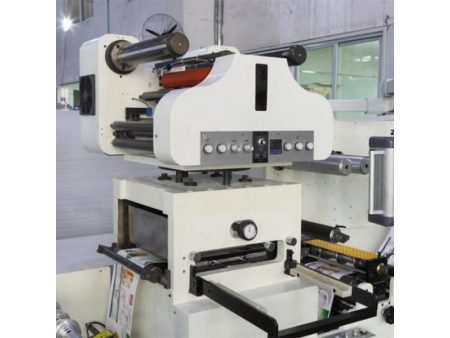

2. Unidad de estampación en caliente
  Estampado horizontal/vertical giratorio y ajustable de 90°.
  El eje deslizante controla el material y se pueden estampar varios rollos de material al mismo tiempo.
2. Recogida de bolas de residuos
  muy buena solución para manipular etiquetas defectuosas después del troquelado. La operación de troquelado no se detendrá durante el proceso de recolección de residuos.

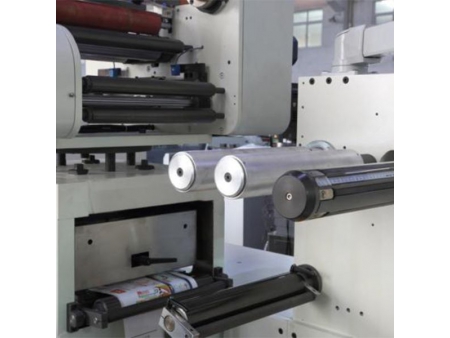

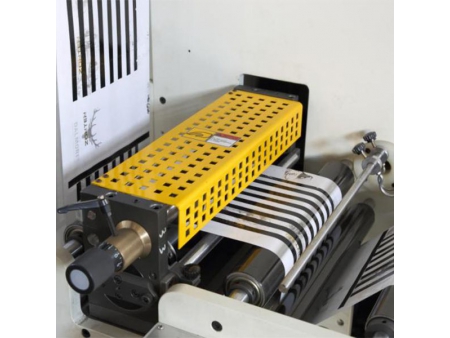

2. Unidad de corte diseñada con doble rebobinador y diez cuchillas circulares con un ancho mínimo de hendidura de 17mm.

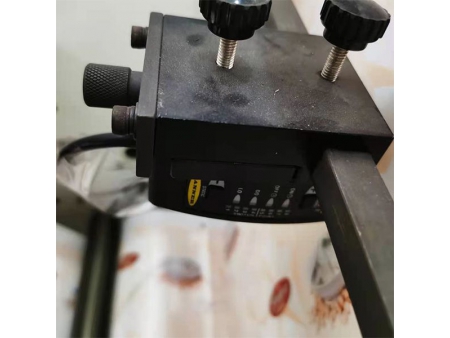

2. Sensor de seguimiento de color de Italia para monitorear marcas negras.
2. Alimentación de lámina controlada por el servocontrolador y longitud de la lámina controlada por el sistema PLC

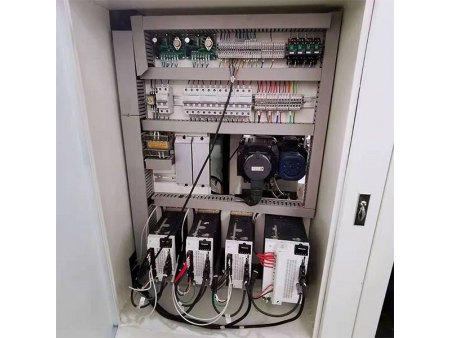

2. Principales piezas eléctricas importadas de marcas conocidas internacionalmente, incluyendo servomotor y controlador (driver) de Panasonic, Trio UK PLC.

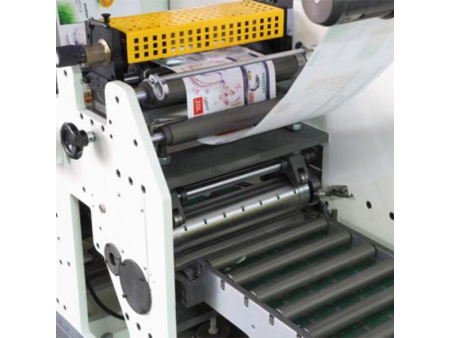

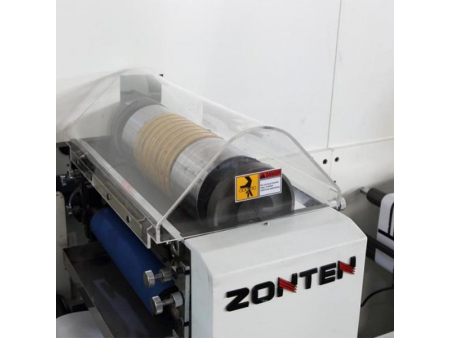

2. Unidad de flexografía rotativa
  admite una operación semi rotativa y totalmente rotativa controlada por el servocontrolador; Cilindro de impresión 152Z equipado; viene con placas en espesor de 1.14 y 1.7mm; utilizado para cintas adhesivas de 0.38mm.

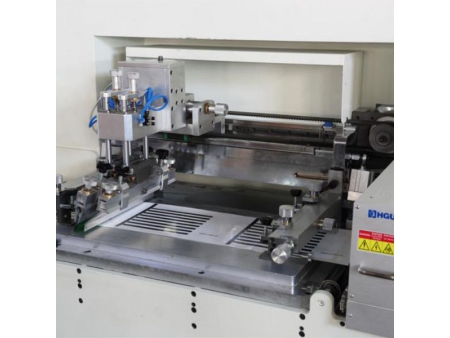

2. Unidad de impression serigráfica
