Esmalte para vitrificado

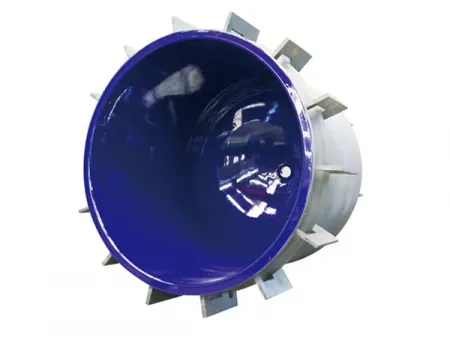

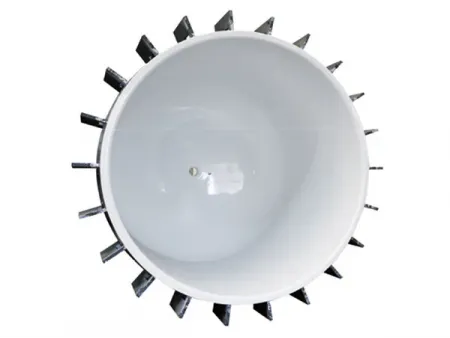

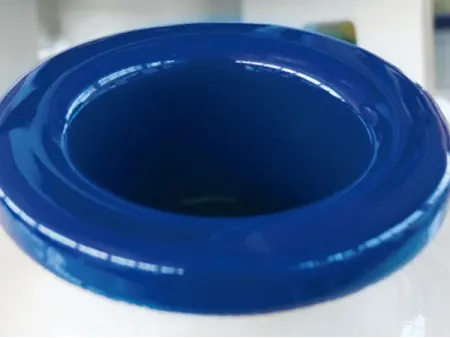

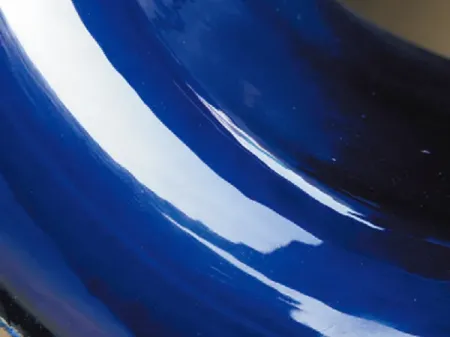

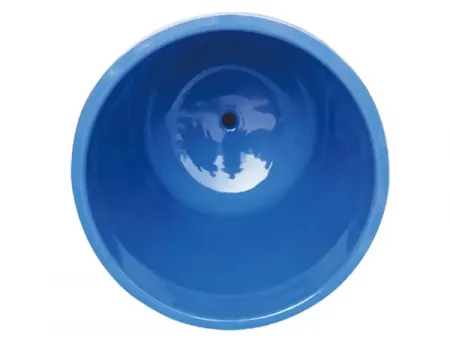

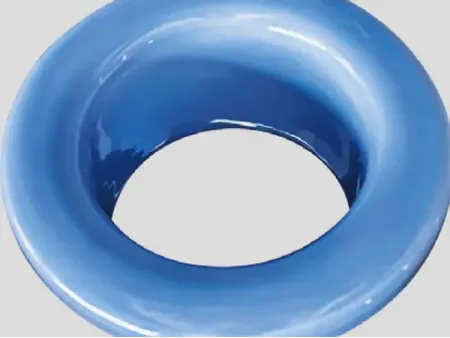

El esmalte porcelánico industrial, también conocido como esmalte vidriado, destaca por su alto rendimiento y resistencia a impactos mecánicos y cambios de temperatura drásticos. Además, ofrece una gran resistencia a la corrosión de ácidos orgánicos e inorgánicos, solventes orgánicos y bases débiles, excepto ácido fluorhídrico y ácido fosfórico.
Utilizamos hornos eléctricos vanguardistas para realizar el proceso de sinterización y composición del esmalte y llevamos a cabo un control estricto del proceso de producción; esto nos permite garantizar la calidad del esmalte porcelánico.
Mediante un proceso de sinterización de horno eléctrico de última generación, con una composición precisa y un riguroso control del proceso, la calidad del vidrio esmaltado de Taiji está totalmente garantizada.

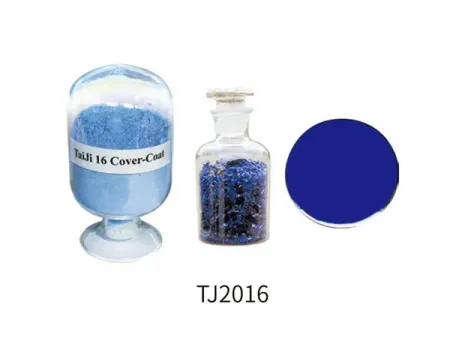

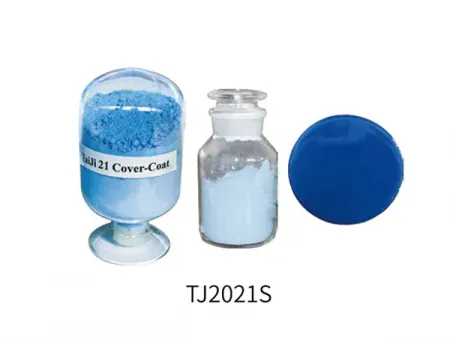

| Item de prueba | Requerimiento estándar | TJ-2009 | TJ-2016 | Método de la prueba |
| Resultado de la prueba | Resultado de la prueba | |||
| Resistencia a la corrosión al 20% de HCL hirviendo durante 168 h | ≤1.2g/m2d | 0.32 | 0.21 | GB/T 7989 |
| Resistencia a la corrosión a 0.1mol/L, 80°C NaOH durante 24 h | ≤5.0g/m2d | 1.95 | 1.42 | GB/T 7988 |
| Resistencia a las fuertes variaciones de temperatura | ≥200℃ | 205 | 210 | GB/T 7987 |
| Resistencia al impacto ´mecánico | ≥220x10-3J | 268 | 278 | GB/T 7990 |
| Resistencia a la corrosión al agua hirviendo durante 336 h | ≤5.0g/m2d | 0.35 | 0.31 | GB/T 7989 |
| Coeficiente medio de expansión térmica | / | 9.86/10-6k-1 | 9.75/10-6k-1 | GB/T 7991.7 |
La curva de corrosión a continuación ilustra la naturaleza corrosiva de los medios ácidos y alcalinos típicos.
- Baja tasa de corrosión (<0.1 mm/año): Cuando la tasa de corrosión es inferior a 0.1 mm por año, indica que el medio es mínimamente corrosivo para las superficies revestidas de vidrio. Se recomienda el uso de dichos medios con equipos revestidos de vidrio.
- Tasa de corrosión moderada (0.1-0.2 mm/año): Una tasa de corrosión entre 0.1 y 0.2 mm por año sugiere que el medio exhibe una corrosividad moderada hacia las superficies revestidas de vidrio. En estas condiciones, es necesario realizar inspecciones periódicas de la capa revestida de vidrio.
- Tasa de corrosión severa (>0.2 mm/año): Las tasas de corrosión superiores a 0.2 mm por año indican un alto grado de corrosividad que puede dañar significativamente las superficies revestidas de vidrio. No se recomienda el uso de equipos revestidos de vidrio en dichos medios.

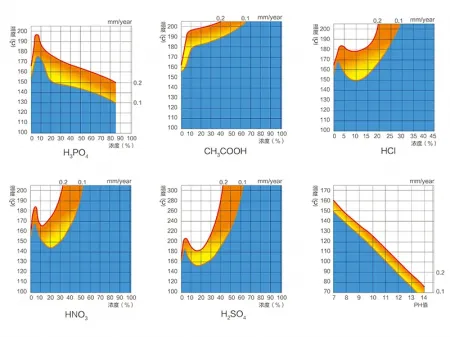

El gráfico adjunto muestra cómo se corroen diferentes medios a diferentes temperaturas y concentraciones, destacando su efecto en la capa de porcelana revestida de vidrio.
