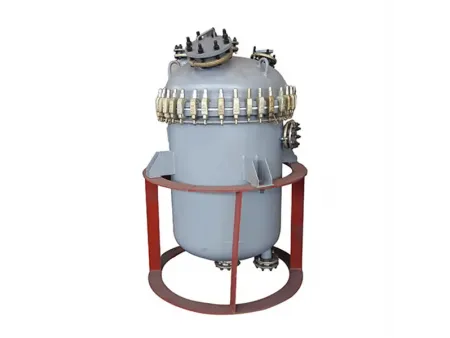

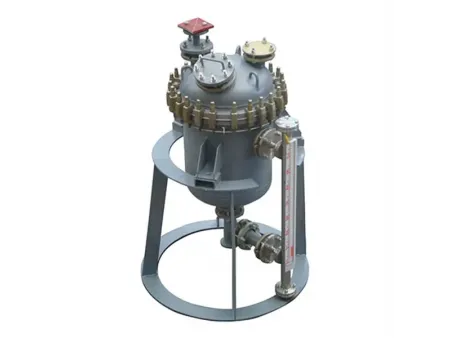

Tanque esmaltado tipo K
Nuestro tanque esmaltado tipo K destaca por su diseño de tipo abierto. Esto significa que la tapa y el cuerpo se unen a través de abrazaderas y juntas. Estos depósitos para químicos tienen un volumen pequeño. Sin embargo, destacan por su alta resistencia a la corrosión, fiabilidad, estabilidad y larga vida útil.
Disponemos de diferentes modelos de tanques de acero vidriado tipo abierto: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, etc. Además, ofrecemos el servicio de personalización de tanques revestidos de vidrio de acuerdo con sus requisitos.
Recipiente interior | |
Presión de diseño (MPa) | ATM |
Temperatura de diseño ( ℃ ) | -19 ℃ /150 ℃ |
Símbolo | Uso |
a | Orificio de limpieza/ Boca de inspección |
b | Entrada de material |
c, d, e | Reserva |
f1, f2 | Orificio del medidor de nivel |
g | Salida de material |
Unidad: mm | |||||||||
Especificaciones | | | | | | | | | |
Capacidad nominal (L) | 50 | 100 | 200 | 300 | 500 | 1000 | 1500 | 2000 | |
Capacidad total (L) | 80 | 155 | 294 | 447 | 740 | 1480 | 2020 | 2800 | |
Capacidad calculada (Nota 1) (L) | 61 | 121 | 237 | 362 | 620 | 1270 | 1670 | 2370 | |
Peso de referencia (kg) | 95 | 160 | 210 | 285 | 395 | 716 | 970 | 1266 | |
Tamaño | d1 | 400 | 500 | 600 | 700 | 800 | 1000 | 1200 | 1300 |
d2 | 320 | 350 | 420 | 420 | 480 | 600 | 720 | 780 | |
d3 | 280 | 350 | 420 | 490 | 560 | 700 | 700 | 910 | |
h1 | 520 | 660 | 890 | 1000 | 1310 | 1695 | 1580 | 1895 | |
h2 | 249 | 274 | 309 | 334 | 390 | 439 | 490 | 514 | |
h | 1150 | 1095 | 1340 | 1750 | 1885 | 2310 | 2240 | 2670 | |
n-Φ | 3-Φ15 | 3-Φ20 | 3-Φ20 | 3-Φ25 | 3-Φ25 | 3-Φ25 | 3-Φ25 | 3-Φ25 | |
DN de la boquilla | a | 80 | 100 | 125 | 125 | 150 | 150 | 200 | 300×400 |
b | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
c | 65 | 65 | 65 | 65 | 80 | 80 | 80 | 80 | |
d | / | / | / | / | / | 80 | 80 | 80 | |
e | 65 | 65 | 65 | 65 | 65 | 80 | 80 | 80 | |
f1 | / | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
f2 | / | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
g | 65 | 65 | 65 | 80 | 80 | 80 | 100 | 100 | |
Nota 1: Capacidad calculada: Volumen bajo brida de cuello |
