Válvula flotadora de acero inoxidable
Solicite un presupuesto
- Presión de trabajo: 150 PSI (Pn10)
- Temperatura aplicable: -40 °F a 428°F (-40 °C a 220 °C)
- Tamaño: 1/2"-2"
- Material: CF8M, CF8
- Material: Acero inoxidable 316/304
- Hilo estándar: GB T7306-1-2000 NPT
- Medio aplicable: Agua, vapor, aceite
- Estándar de diseño y fabricación: ASTM B16.34
- Inspección y prueba de válvulas según los estándares QB/ T1199-1991
- Extremo del hilo: BSP, BSPT, DIN2999, etc.
- Manijas redondas recomendados para usar cuando no hay espacio suficiente para el funcionamiento de la palanca de 90 grados, también adecuados para su uso en situaciones en las que no se permiten las manijas de palanca salientes

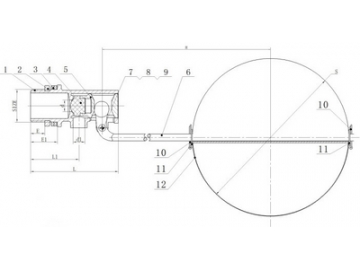

| Parte # | Nombre de la parte | Cantidad | Material |
| 1 | Cuerpo | 1 | Acero inoxidable 304/316 |
| 2 | Tpa de seguridad | 1 | Acero inoxidable 304/316 |
| 3 | Sello | 2 | NBR |
| 4 | Sello | 1 | Silicona/NBR |
| 5 | Tapón | 1 | Acero inoxidable 304/316 |
| 6 | Brazo flotador | 1 | Acero inoxidable 304/316 |
| 7 | Tuerca | 1 | ASTM A194-8M |
| 8 | Roldana de resorte | 1 | ASTM A193-B8M |
| 9 | Tornillo | 1 | ASTM A193-B8M |
| 10 | Perno | 2 | ASTM A193-B8M |
| 11 | Obturador | 2 | ASTM A193-B8M |
| 12 | Bola flotador | 1 | ASTM A182 304/301 |
Pulgadas/Métrica (mm)
| Item # | DN | Tamaño | Dimensiones | |||
| ￠B | D | L | S | |||
| SSFBV-50 | DN15 | 1/2" | 0.26"/6.7 | 9.06"/230 | 2.53"/64.5 | 3.94"/100 |
| SSFBV-75 | DN20 | 3/4" | 0.31"/8 | 9.06"/230 | 2.53"/64.5 | 3.94"/100 |
| SSFBV-100 | DN25 | 1" | 0.47"/12 | 12.83"/326 | 3.54"/90 | 5.31"/135 |
| SSFBV-125 | DN32 | 1-1/4" | 0.55"/14 | 13.07"/332 | 3.58"/91 | 5.91"/150 |
| SSFBV-150 | DN40 | 1-1/2" | 0.81"/20.5 | 15.55"/395 | 4.70"/119.5 | 9.84"/250 |
| SSFBV-200 | DN50 | 2" | 0.98"/25 | 18.58"/472 | 5.22"/132.5 | 10.43''/265 |
