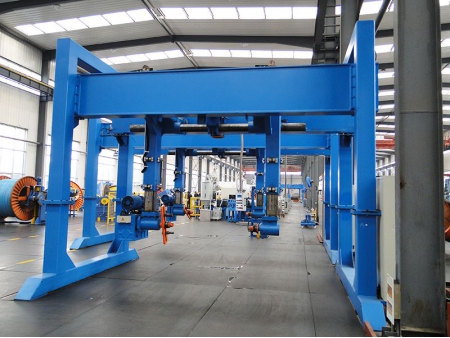

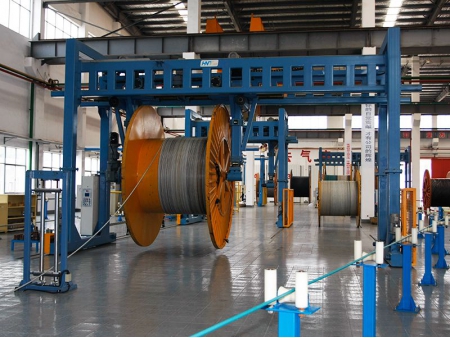

S&A presenta su innovador sistema deenrollado y desenrollado tipo pórtico colgante, brinda soluciones muy eficientes y versátiles para los procesos de manipulación en la industria del cable y el alambre. Ha sido diseñado específicamente para emplearse en diferentes etapas de producción de cables, como extrusión, trenzado, armado y rebobinado, este sistema de enrollado y desenrollado tiene un enfoque integral que optimiza la eficacia en cada fase.

Características
  • Seleccione entre las diferentes modalidades de control de velocidad o tensión de acuerdo a sus requerimientos.
  • Ajuste fácilmente el rango de tensión de 100N a 3500N para garantizar un correcto manejo de los distintos tipos de cable.
  • Nuestras máquinas de desenrollado y enrollado están diseñadas para manejar una gran variedad de diámetros de cable, lo que proporciona flexibilidad en sus procesos de producción.
  • Experimente el cambio de dirección facilmente y ajuste la fuerza de sujeción de acuerdo a sus requerimientos de recojo eficaces.
  • Las máquinas están equipadas con un panel de control eléctrico, un panel de control y una interfaz de pantalla táctil para facilitar su manejo y control.
Especificaciones de la máquina enrolladora/desenrolladora con suspensión HT(HP)
Modelo
HT25
HT32
HT36
HT42
Diámetro del carrete 1250/2500 1600/3200 2000/3600 2500/4200
Diámetro máx. de la brida (mm) 2500 3200 3600 4200
Diámetro min. de la brida (mm) 1250 1600 2000 2500
Ancho mín. total (mm) 900 1180 1500 1900
Ancho máx. total (mm) 1900 2120 2300 2400
Diámetro min. del tambor (mm) 500 800 2500 2800
Taladro (mm) 80 (100-125) 80(100-125) 200 200
Diámetro mín. del alambre (mm) 7 8 20 30
Diámetro máx. del alambre(mm) 70 120 140 160
Velocidad máx. de rotación (RPM) 7/17/37 7/17/37 6/12/22 6/12/22
Rango de desplazamiento (mm) 8-90 9-120 20-140 30-160
Peso máx. del carrete (kg) 12000 18000 25000 30000
Especificaciones de la máquina enrolladora/desenrolladora tipo suspensión TSXY
Modelo
TSXY800
TSXY81250
TSXY1600
TSXY2000
Diámetro del carrete 500/800 630/1250 800/1600 1000/2000
Diámetro máx. de la brida (mm) 800 1250 1600 2000
Diámetro mín. de la brida (mm)  500 630 800 1000
Ancho mín. total(mm) 375 475 600 750
Ancho máx. total (mm) 600 950 1180 1500
Diámetro mín. del barril (mm) 355 450 500 560
Taladro (mm) 80(100-125) 80(100-125) 80(100-125) 80(100-125)
Diámetro mín. del alambre (mm) 1000 1200 2000 2500
Diámetro máx. del alambre (mm) 3 5 8 10
Velocidad máx. de rotación(RPM) 40 50 60 80
Rango de desplazamiento(mm) 50 50 50 50
Peso máx. del carrete (kg) 3-40 5-50 8-60 10-80
