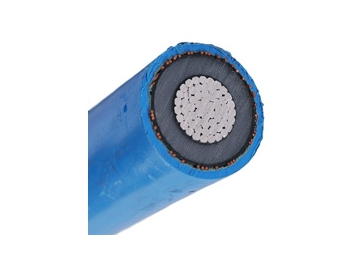

Cable de CU / XLPE / CWS / PVC , 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.
Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta y alambre de cobre
6)Cinta Adhesiva: Material no higroscópico
7)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kV| Número de núcleos y sección nominal | Espesor del aislamiento | Sección transversal de la pantalla | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||||
| (mm2) | (mm) | (mm2) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |||
| YJSV (N2XSY) - 6/10kV | |||||||||||
| 1x25/16 | 3.4 | 16 | 1.8 | 21.8 | 720 | 0.727 | 170 | 155 | |||
| 1x35/16 | 3.4 | 16 | 1.8 | 22.9 | 829 | 0.524 | 197 | 187 | |||
| 1x50/16 | 3.4 | 16 | 1.8 | 24.0 | 969 | 0.387 | 236 | 220 | |||
| 1x70/16 | 3.4 | 16 | 1.8 | 25.7 | 1193 | 0.268 | 294 | 268 | |||
| 1x95/16 | 3.4 | 16 | 1.8 | 27.2 | 1462 | 0.193 | 358 | 320 | |||
| 1x120/16 | 3.4 | 16 | 1.8 | 28.7 | 1710 | 0.153 | 413 | 363 | |||
| 1x150/25 | 3.4 | 25 | 1.8 | 30.2 | 2060 | 0.124 | 468 | 405 | |||
| 1x185/25 | 3.4 | 25 | 1.9 | 32.0 | 2450 | 0.0991 | 535 | 456 | |||
| 1x240/25 | 3.4 | 25 | 2.0 | 34.7 | 3000 | 0.0754 | 631 | 526 | |||
| 1x300/25 | 3.4 | 25 | 2.1 | 36.9 | 3600 | 0.0601 | 722 | 591 | |||
| 1x400/35 | 3.4 | 35 | 2.2 | 40.2 | 4530 | 0.0470 | 827 | 662 | |||
| 1x500/35 | 3.4 | 35 | 2.3 | 44.1 | 5580 | 0.0366 | 949 | 744 | |||
| YJSV (N2XSY) - 8.7/15kV | |||||||||||
| 1x25/16 | 4.5 | 16 | 1.8 | 23.8 | 800 | 0.727 | 160 | 180 | |||
| 1x35/16 | 4.5 | 16 | 1.8 | 24.8 | 913 | 0.524 | 197 | 188 | |||
| 1x50/16 | 4.5 | 16 | 1.8 | 26.1 | 1057 | 0.387 | 236 | 221 | |||
| 1x70/16 | 4.5 | 16 | 1.8 | 27.8 | 1288 | 0.268 | 294 | 271 | |||
| 1x95/16 | 4.5 | 16 | 1.8 | 29.4 | 1562 | 0.193 | 358 | 232 | |||
| 1x120/16 | 4.5 | 16 | 1.9 | 31.0 | 1831 | 0.153 | 413 | 366 | |||
| 1x150/25 | 4.5 | 25 | 1.9 | 32.5 | 2192 | 0.124 | 468 | 407 | |||
| 1x185/25 | 4.5 | 25 | 2.0 | 34.4 | 2585 | 0.0991 | 535 | 460 | |||
| 1x240/25 | 4.5 | 25 | 2.1 | 36.8 | 3162 | 0.0754 | 631 | 531 | |||
| 1x300/25 | 4.5 | 25 | 2.1 | 39.0 | 3752 | 0.0601 | 722 | 597 | |||
| 1x400/35 | 4.5 | 35 | 2.3 | 42.4 | 4703 | 0.0470 | 827 | 670 | |||
| 1x500/35 | 4.5 | 35 | 2.3 | 45.3 | 5761 | 0.0366 | 949 | 745 | |||
| Número de núcleos y sección nominal | Espesor del aislamiento | Sección transversal de la pantalla | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||||
| (mm2) | (mm) | (mm2) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |||
| YJSV (N2XSY) - 12/20kV | |||||||||||
| 1x35/16 | 5.5 | 16 | 1.8 | 26.86 | 989 | 0.524 | 225 | 150 | |||
| 1x50/16 | 5.5 | 16 | 1.8 | 28.16 | 1136 | 0.387 | 270 | 180 | |||
| 1x70/16 | 5.5 | 16 | 1.9 | 30.06 | 1385 | 0.268 | 330 | 220 | |||
| 1x95/16 | 5.5 | 16 | 1.9 | 31.66 | 1664 | 0.193 | 400 | 265 | |||
| 1x120/16 | 5.5 | 16 | 2.0 | 33.26 | 1939 | 0.153 | 460 | 310 | |||
| 1x150/25 | 5.5 | 25 | 2.0 | 34.76 | 2304 | 0.124 | 520 | 350 | |||
| 1x185/25 | 5.5 | 25 | 2.1 | 36.66 | 2703 | 0.0991 | 585 | 400 | |||
| 1x240/25 | 5.5 | 25 | 2.1 | 38.86 | 3270 | 0.0754 | 680 | 465 | |||
| 1x300/25 | 5.5 | 25 | 2.2 | 41.26 | 3884 | 0.0601 | 775 | 535 | |||
| 1x400/35 | 5.5 | 35 | 2.3 | 44.46 | 4826 | 0.0470 | 885 | 615 | |||
| 1x500/35 | 5.5 | 35 | 2.4 | 47.56 | 5913 | 0.0366 | 1000 | 725 | |||
| YJSV (N2XSY) - 18/30kV | |||||||||||
| 1x35/16 | 8.0 | 16 | 2.0 | 32.2 | 1255 | 0.524 | 238 | 172 | |||
| 1x50/16 | 8.0 | 16 | 2.0 | 33.4 | 1426 | 0.387 | 286 | 203 | |||
| 1x70/16 | 8.0 | 16 | 2.1 | 35.3 | 1691 | 0.268 | 356 | 246 | |||
| 1x95/16 | 8.0 | 16 | 2.1 | 37.1 | 2003 | 0.193 | 434 | 293 | |||
| 1x120/16 | 8.0 | 16 | 2.2 | 38.6 | 2286 | 0.153 | 500 | 332 | |||
| 1x150/25 | 8.0 | 25 | 2.2 | 40.6 | 2683 | 0.124 | 559 | 366 | |||
| 1x185/25 | 8.0 | 25 | 2.3 | 42.3 | 3096 | 0.0991 | 637 | 410 | |||
| 1x240/25 | 8.0 | 25 | 2.3 | 44.8 | 3703 | 0.0754 | 745 | 470 | |||
| 1x300/25 | 8.0 | 25 | 2.4 | 47.2 | 4334 | 0.0601 | 846 | 524 | |||
| 1x400/35 | 8.0 | 35 | 2.5 | 50.4 | 5329 | 0.0470 | 938 | 572 | |||
| 1x500/35 | 8.0 | 35 | 2.6 | 53.3 | 6447 | 0.0366 | 1065 | 725 | |||
