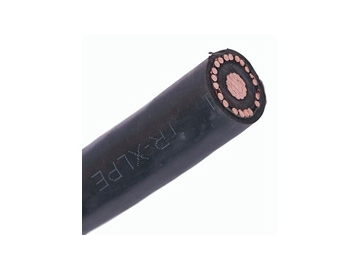

Cable de CU / XLPE / SWA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

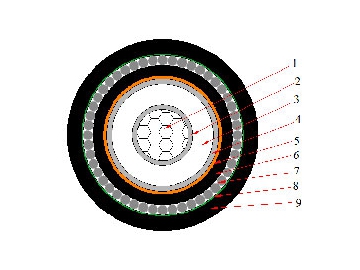

Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta interna: Policloruro de vinilo (PVC)
7)Armadura: Armadura de cinta de acero
8)Cinta Adhesiva: Material no higroscópico
9)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kV| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJV72 (N2XSRY) - 6/10kV | |||||||||
| 1X16 | 3.4 | 1.6 | 1.8 | 24.9 | 1201 | 1.15 | 91 | 102 | |
| 1X25 | 3.4 | 1.6 | 1.8 | 25.9 | 1348 | 0.727 | 119 | 133 | |
| 1X35 | 3.4 | 1.6 | 1.8 | 26.9 | 1500 | 0.524 | 144 | 158 | |
| 1X50 | 3.4 | 1.6 | 1.8 | 28.2 | 1683 | 0.387 | 172 | 189 | |
| 1X70 | 3.4 | 1.6 | 1.9 | 30.1 | 1987 | 0.268 | 217 | 235 | |
| 1X95 | 3.4 | 1.6 | 1.9 | 31.7 | 2320 | 0.193 | 266 | 284 | |
| 1X120 | 3.4 | 2.0 | 2.0 | 34.1 | 2852 | 0.153 | 305 | 322 | |
| 1X150 | 3.4 | 2.0 | 2.1 | 35.8 | 3231 | 0.124 | 347 | 364 | |
| 1X185 | 3.4 | 2.0 | 2.1 | 37.5 | 3671 | 0.0991 | 399 | 410 | |
| 1X240 | 3.4 | 2.0 | 2.2 | 39.9 | 4365 | 0.0754 | 476 | 483 | |
| 1X300 | 3.4 | 2.0 | 2.2 | 42.1 | 5045 | 0.0601 | 546 | 543 | |
| 1X400 | 3.4 | 2.5 | 2.4 | 46.7 | 6451 | 0.0470 | 637 | 623 | |
| 1X500 | 3.4 | 2.5 | 2.5 | 49.8 | 7671 | 0.0366 | 742 | 707 | |
| 1X630 | 3.4 | 2.5 | 2.6 | 54.0 | 9301 | 0.0283 | 861 | 791 | |
| YJV72 (N2XSRY) - 8.7/15kV | |||||||||
| 1X25 | 4.5 | 1.6 | 1.8 | 28.1 | 1511 | 0.727 | 119 | 133 | |
| 1X35 | 4.5 | 1.6 | 1.9 | 29.3 | 1679 | 0.524 | 144 | 158 | |
| 1X50 | 4.5 | 1.6 | 1.9 | 30.6 | 1867 | 0.387 | 172 | 189 | |
| 1X70 | 4.5 | 1.6 | 1.9 | 32.3 | 2163 | 0.268 | 217 | 235 | |
| 1X95 | 4.5 | 2.0 | 2.0 | 34.9 | 2756 | 0.193 | 266 | 284 | |
| 1X120 | 4.5 | 2.0 | 2.1 | 36.5 | 3093 | 0.153 | 305 | 322 | |
| 1X150 | 4.5 | 2.0 | 2.1 | 38.0 | 3436 | 0.124 | 347 | 364 | |
| 1X185 | 4.5 | 2.0 | 2.2 | 39.9 | 3925 | 0.0991 | 399 | 410 | |
| 1X240 | 4.5 | 2.0 | 2.3 | 42.3 | 4603 | 0.0754 | 476 | 483 | |
| 1X300 | 4.5 | 2.0 | 2.3 | 44.5 | 5291 | 0.0601 | 546 | 543 | |
| 1X400 | 4.5 | 2.5 | 2.5 | 49.1 | 6715 | 0.0470 | 637 | 623 | |
| 1X500 | 4.5 | 2.5 | 2.6 | 52.2 | 7987 | 0.0366 | 742 | 707 | |
| 1X630 | 4.5 | 2.5 | 2.7 | 56.4 | 9634 | 0.0283 | 861 | 791 | |
| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJV72 (N2XSRY) - 12/20kV | |||||||||
| 1X35 | 5.5 | 1.6 | 1.9 | 30.9 | 1892 | 0.524 | 238 | 172 | |
| 1X50 | 5.5 | 1.6 | 2.0 | 32.0 | 2127 | 0.387 | 286 | 203 | |
| 1X70 | 5.5 | 2.0 | 2.1 | 34.9 | 2643 | 0.268 | 356 | 246 | |
| 1X95 | 5.5 | 2.0 | 2.1 | 36.7 | 3026 | 0.193 | 434 | 293 | |
| 1X120 | 5.5 | 2.0 | 2.2 | 38.2 | 3360 | 0.153 | 500 | 332 | |
| 1X150 | 5.5 | 2.0 | 2.2 | 39.8 | 3765 | 0.124 | 559 | 366 | |
| 1X185 | 5.5 | 2.0 | 2.3 | 41.6 | 4242 | 0.0991 | 637 | 410 | |
| 1X240 | 5.5 | 2.0 | 2.4 | 44.3 | 4916 | 0.0754 | 745 | 470 | |
| 1X300 | 5.5 | 2.5 | 2.5 | 47.8 | 6083 | 0.0601 | 846 | 524 | |
| 1X400 | 5.5 | 2.5 | 2.6 | 50.8 | 7205 | 0.0470 | 938 | 572 | |
| 1X500 | 5.5 | 2.5 | 2.7 | 54.3 | 8510 | 0.0366 | 1056 | 632 | |
| YJV72 (N2XSRY) - 18/30kV | |||||||||
| 1X35 | 8.0 | 2.0 | 2.1 | 37.3 | 2613 | 0.524 | 155 | 112 | |
| 1X50 | 8.0 | 2.0 | 2.2 | 38.5 | 2833 | 0.387 | 186 | 132 | |
| 1X70 | 8.0 | 2.0 | 2.2 | 40.4 | 3198 | 0.268 | 231 | 160 | |
| 1X95 | 8.0 | 2.0 | 2.3 | 42.3 | 3608 | 0.193 | 282 | 190 | |
| 1X120 | 8.0 | 2.0 | 2.4 | 43.8 | 3959 | 0.153 | 325 | 216 | |
| 1X150 | 8.0 | 2.0 | 2.4 | 46.4 | 4772 | 0.124 | 363 | 238 | |
| 1X185 | 8.0 | 2.5 | 2.5 | 48.3 | 5283 | 0.0991 | 414 | 267 | |
| 1X240 | 8.0 | 2.5 | 2.6 | 50.9 | 6060 | 0.0754 | 484 | 306 | |
| 1X300 | 8.0 | 2.5 | 2.6 | 53.3 | 6863 | 0.0601 | 550 | 341 | |
| 1X400 | 8.0 | 2.5 | 2.8 | 56.4 | 7901 | 0.0470 | 610 | 372 | |
| 1X500 | 8.0 | 2.5 | 2.9 | 59.9 | 9244 | 0.0366 | 692 | 471 | |
