Celda de media tensión de CA con revestimiento metálico tipo móvil Fabricante

Celda de media tensión de CA con revestimiento metálico tipo móvil

Solicite un presupuesto

Nosotros: http://heag.es/4-1-1-removable-ac-metal-clad-switchgear/index.html

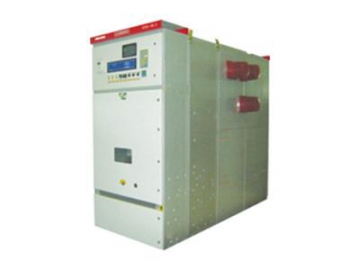

Aparamenta bajo envolvente metálica de corriente alterna KYN61-40.5

Voltaje nominal (kV)	40.5
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630, 1250, 1600, 2000, 2500
Corriente admisible soportada de corta duración 4s (kA)	25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	63, 80

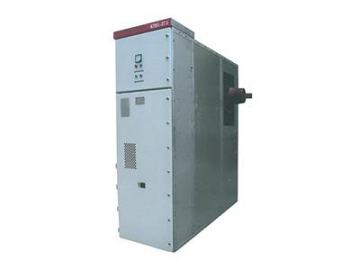

Aparamenta bajo envolvente metálica de corriente alterna KYH1-40.5

Voltaje nominal (kV)	40.5
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630, 1250, 1600, 2000, 2500
Corriente admisible soportada de corta duración 4s (kA)	25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	63, 80

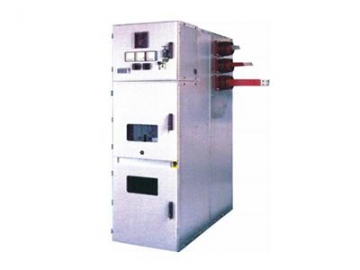

Aparamenta bajo envolvente metálica para ferrocarril KYH1-27.5

Voltaje nominal (kV)	27.5
Frecuencia nominal (Hz)	50
Corriente nominal (A)	1600
Corriente admisible soportada de corta duración (kA)	31.5
Valor de cresta de la corriente admisible soportada (kA)	80

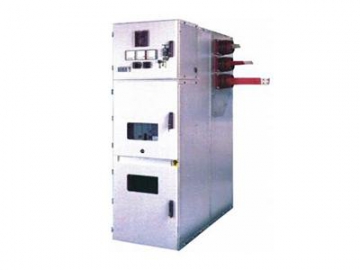

Aparamenta bajo envolvente metálica de corriente alterna KYH1-24

Voltaje nominal (kV)	24
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630, 1250, 1600, 2000, 2500
Corriente admisible soportada de corta duración 4s (kA)	25, 31.5
Valor de cresta de la corriente admisible soportada (kA)	63, 80

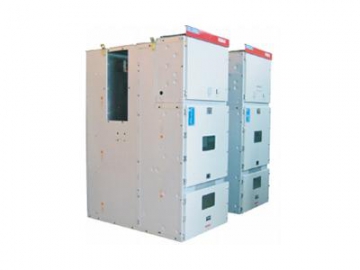

Aparamenta bajo envolvente metálica de corriente alterna KYN28--12

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	630~4000
Corriente admisible soportada de corta duración 4s (kA)	16, 20, 25, 31.5, 40, 40.5
Valor de cresta de la corriente admisible soportada (kA)	40, 50, 63, 80, 100, 125

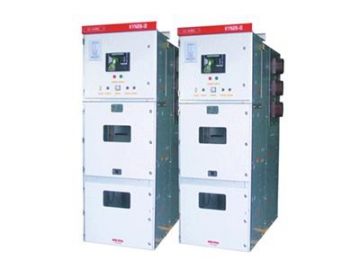

Aparamenta bajo envolvente metálica (doble barra) KYH3-12S

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50
Corriente nominal (A)	1250
Corriente admisible soportada de corta duración 4s (kA)	31.5
Valor de cresta de la corriente admisible soportada (kA)	80

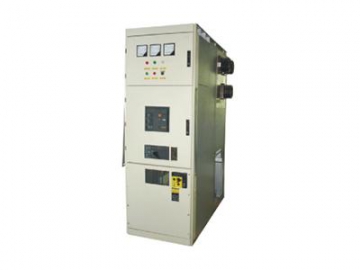

Cuadro eléctrico bajo envolvente metálico de corriente alterna KYN28C-12

Voltaje nominal (kV)	7.2, 12
Frecuencia nominal (Hz)	50, 60
Corriente nominal (A)	Fuse: 315 Main busbar: 630~4000
Corriente admisible soportada de corta duración 4s (kA)	40
Valor de cresta de la corriente admisible soportada (kA)	100

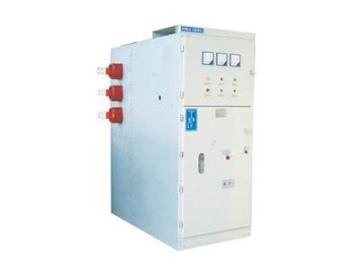

Cuadro eléctrico bajo envolvente metálico de corriente alterna KYN96-12(AMS)

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50
Corriente nominal (A)	Main busbar: 630, 1250/1600, 2000/2500, 3150 Branch busbar: 630, 1250, 1600, 2000, 2500, 3150
Corriente de estabilidad térmica 4s (kA)	20, 25, 31.5, 40
Corriente nominal de estabilidad dinámica (cresta) (kA)	50, 63, 80, 100

Aparamenta bajo envolvente metálica de corriente alterna KYN18-12

Voltaje nominal (kV)	12
Corriente nominal (A)	630, 1250, 1600, 2000, 3150
capacidad de ruptura soportada en cortocircuito (kA)	25, 31.5, 40
Corriente admisible soportada de corta duración 4s (kA)	25, 31.5, 40
Valor de cresta de la corriente admisible soportada (kA)	63, 80, 100

Aparamenta bajo envolvente metálica de corriente alterna Mvnex-12

Voltaje nominal (kV)	12
Frecuencia nominal (Hz)	50
Corriente nominal (A)	CB: 630, 1250, 2500, 3150 Busbar: 630, 1250, 2500, 3150
Corriente admisible soportada de estabilidad térmica 4s (kA)	25, 31.5, 40
Valor de cresta de la corriente admisible soportada (kA)	63, 80, 100
