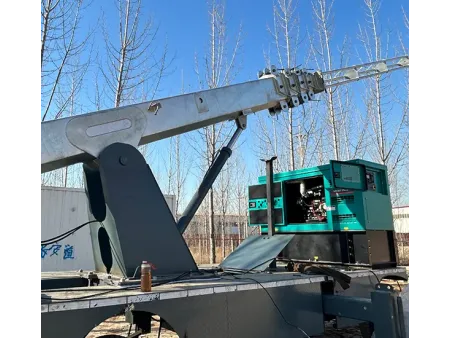

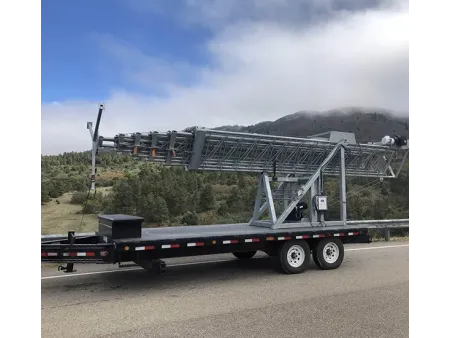

Torre de célula sobre ruedas (COW) / Celda móvil
Sistema de torre móvil de despliegue rápido montado sobre un remolque o chasis de vehículo, equipado con una torre telescópica de acero extensible hasta 30 metros de altura
Los sistemas de células sobre ruedas (COW), también llamados celda móvil, son torres móviles montadas sobre remolques o chasis de vehículos que se utilizan siempre que se necesita establecer rápidamente una cobertura de comunicación in situ. El mástil telescópico de acero puede extenderse a la altura requerida, generalmente hasta unos 30 metros, con un sencillo control. Esto permite establecer una cobertura de comunicación temporal con rapidez y mínimo esfuerzo. Estos sistemas de torres móviles se utilizan ampliamente para respuesta a emergencias, expansión de red a corto plazo, eventos al aire libre, recuperación ante desastres y necesidades de comunicación en zonas remotas o de difícil acceso. Las unidades COW no solo se utilizan para el montaje de antenas, sino también para trabajos elevados temporales y soporte de señal en zonas donde las torres fijas no son prácticas.
- Rango de alturaANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–30 m, personalizable
- Velocidad del viento de diseño Hasta 300 km/h, según las condiciones del sitio
- Tratamiento de la superficie Galvanizado en caliente; pintura
Un sistema de células sobre ruedas o celdas móvil (COW) está formado por varios componentes clave que trabajan juntos para garantizar un funcionamiento seguro, un transporte fácil y una implementación rápida en el campo.
- Chasis montado en camión con ruedas
El bastidor del camión con ruedas soporta todo el sistema de torre telescópica y permite transportarlo fácilmente de un sitio a otro. - Mástil telescópico
El mástil está diseñado para el transporte de vehículos y puede elevarse a alturas de trabajo de 25 o 30 metros una vez en el sitio, dependiendo de las necesidades del proyecto. - Sistema de accionamiento y soporte de elevación
La torre se eleva y baja mediante un sistema hidráulico de elevación, operable por control remoto o directamente desde el vehículo. Esto facilita y hace más seguro el manejo del mástil en diversas situaciones de trabajo. - Sistema de cables tensores
Una vez que el mástil está completamente extendido, se colocan cables tensores para mantener la torre firmemente en su lugar y mantenerla estable mientras está en uso. - Sistema de protección contra rayos y puesta a tierra
Si se produce un rayo, el sistema de puesta a tierra redirige la corriente hacia el suelo para que la estación base móvil y el equipo de comunicación permanezcan seguros. - Soluciones de energía opcionales
Admite varias opciones de suministro de energía, incluida la red eléctrica, generadores diésel, energía solar y energía eólica.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre telescópica |
| Estándar de diseño | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990; DIN 931; DIN 933; ISO 4032; ISO 4034 |
| Material principal | Tubo de acero o placa de acero |
| Rango de altura | 5–30 m, personalizable |
| Velocidad del viento de diseño | Hasta 300 km/h, según las condiciones del sitio |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Vida útil | Más de 20 años |
| Opciones de color | Acabado plateado galvanizado por inmersión en caliente o revestimiento pintado RAL personalizado |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
- Hydraulic Support System
- Hydraulic Control Box
- Remote Control Pendant
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Las torres de comunicación telescópicas portátiles son fáciles de mover y se pueden instalar en el sitio en muy poco tiempo, lo que es adecuado para ubicaciones temporales, sitios de proyectos cambiantes y operaciones que necesitan cobertura de comunicación sin un largo trabajo de instalación.
Los sistemas COW se utilizan comúnmente como parte de estaciones base de comunicaciones móviles, proporcionando soporte de señal estable y al mismo tiempo ofreciendo protección contra rayos incorporada para una operación más segura en el campo.
Equipado con un sistema hidráulico de elevación y soporte diseñado para una rápida instalación y despliegue, el sistema garantiza una elevación estable, un posicionamiento preciso y una operación sencilla, lo que permite elevar y asegurar la torre de comunicaciones de forma segura y eficiente.
Su gran adaptabilidad permite utilizar el sistema COW para comunicaciones de emergencia, cobertura de red temporal y tareas de comunicación ocultas donde las torres fijas no son adecuadas o no están disponibles.
- Torres telescópicas portátiles/COW de 30m
- Torres telescópicas portátiles/COW de 25m
- Torres telescópicas portátiles/COW de 20m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
