Sistema de conversión de energía modular, Serie PMAE Fabricante

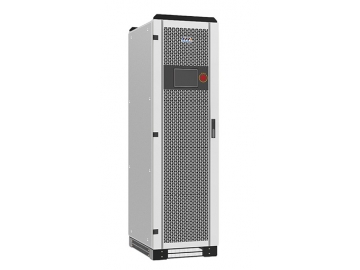

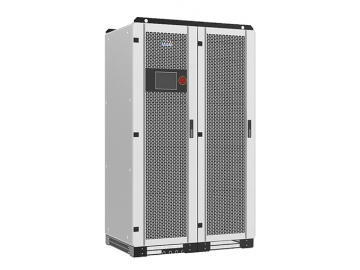

Sistema de conversión de energía modular, Serie PMAE

Solicite un presupuesto

Nosotros: http://solars-inverter.com.ar/3-4-power-conversion-system.html

Características

El diseño modular permite una fácil expansión y mantenimiento
La topología de tres niveles con el nuevo módulo IGBT proporciona una conversión de alta eficiencia
El diseño independiente de conductos garantiza una buena disipación de calor
Soporta múltiples entradas de batería, mejorando eficazmente la vida útil de la batería
Interruptores de alta frecuencia, ondas de baja corriente y calidad de alto voltaje
El sistema de conversión de energía se puede conectar en paralelo para lograr una expansión de la capacidad hasta el nivel de MW
Función EMS integrada para reducir los costes de inversión de los clientes

Ejemplos de aplicación

Parámetros técnicos

Modelo	PMAE0050	PMAE0100	PMAE0150	PMAE0200	PMAE0250	PMAE0300	PMAE0500
Batería) DC (
Rango de voltaje	600-900VDC	600-900VDC	600-900VDC	600-900VDC	600-900VDC	600-900VDC	600-900VDC
Máx. corriente	92A	184A	275A	367A	459A	550A	917A
Cadena de batería	1	2	3	4	5	6	10
Arranque en negro	Sí
AC (Conectado a la red)
Potencia nominal	50KW	100KW	150KW	200KW	250KW	300KW	500KW
Potencia máxima de salida	55KVA	110KVA	165KVA	220KVA	275KVA	330KVA	550KVA
Voltaje nominal	400V
Rango de voltaje	320V-460V
Frecuencia nominal	50/60Hz
Rango de frecuencia	45-55/55-65Hz
Corriente nominal	73A	145A	217A	289A	361A	434A	722A
Máx. corriente	80A	159A	239A	318A	397A	477A	794A
THDi	＜3%
PF	-1~ 1
Capacidad de sobrecarga	110% larga sobrecarga
AC (Fuera de la red)
Voltaje nominal	400V
Regulación de voltaje	＜1%
Corriente nominal	73A	145A	217A	289A	361A	434A	722A
Máx. corriente	80A	159A	239A	318A	397A	477A	794A
Frecuencia nominal	50/60Hz
THDU	THDu ≤1%（Carga lineal） ≤3%（Carga no lineal）
Información general
Máxima eficiencia	98.50%
Transformador	No
Conexión de CA	3W N PE
Enfriamiento	Aire forzado
Emisión de ruido	70dB
Temperatura de operación	-35~55℃
Grado de Protección	IP20
Altitud máxima	5000m (reducción mayor a 3000m)
Humedad relativa	0-95% sin condensación
Dimensión (An/D/Al)	600x700x1200mm			600x700x2050mm			1200x700x2050mm
Peso	123kg	150kg	177kg	320kg	350kg	480kg	750kg
Comunicación
Pantalla	Pantalla táctil
Interfaz BMS	RS485/CAN
Comunicación local	RS485, TCP/IP, CAN
Certificados
Estándar	CQC, CGC, TUV
