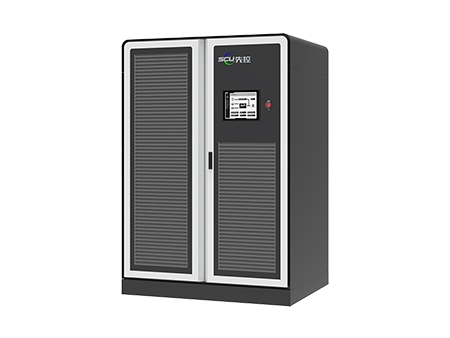

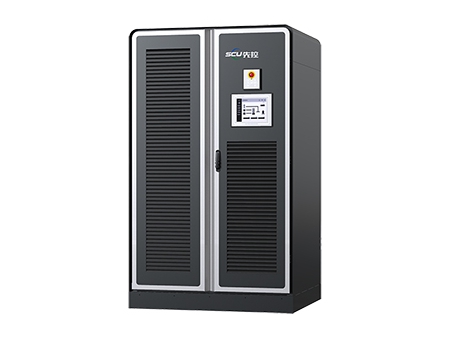

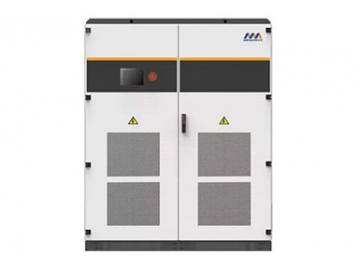

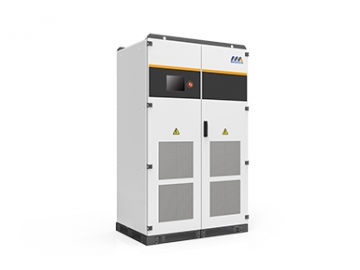

Sistema integrado de conversión de energía (PCS), basado en un módulo de 50kW
El convertidor bidireccional puede lograr la conversión eléctrica entre CC y CA. Puede convertir CA en CC para cargar la batería y convertir CC en CA para alimentar cargas o retroalimentar la red. El sistema de conversión de energía (sistema PCS) cuenta con tecnología de control digital avanzada que ayuda a mejorar el funcionamiento estable del sistema PCS. Puede cambiar entre los modos de descarga conectada a la red, carga conectada a la red y funcionamiento fuera de la red. El sistema de conversión de energía tiene una amplia gama de entrada de corriente de CC; por lo tanto, puede satisfacer las necesidades de carga y descarga de diferentes combinaciones de baterías. El sistema PCS se caracteriza por un diseño modular en términos de estructura y potencia, lo que permite conexiones flexibles del paquete de baterías para la misma potencia de salida. Todos estos diseños prolongan en gran medida la vida útil de las baterías.
Módulo convertidor CA/CC
El convertidor bidireccional de CA/CC puede convertir CC en CA y CA en CC. Además, puede convertir CA en CC para cargar la batería y convertir CC en CA para proporcionar energía a las cargas o a las redes de retroalimentación.
Interruptor de transferencia estática
El interruptor de transferencia estática automática se puede cambiar dentro de los 10ms. En condiciones normales de funcionamiento, el interruptor estático está encendido. Cuando falla la alimentación de la red, el interruptor estático se apaga inmediatamente y, por lo tanto, el sistema de batería cambia a modos fuera de la red para alimentar las cargas.
Sistema de monitoreo
El sistema de conversión de energía monitorea el estado de cada celda de la batería y registra el rendimiento histórico de esas celdas.

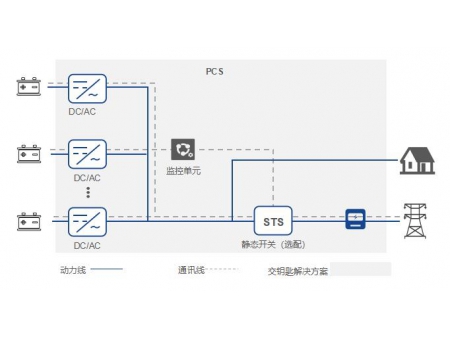

Sistema de topología
Características
- Están disponibles varios modos: conectados a la red, fuera de la red, o dentro de la red.
- La tecnología de control de tres niveles garantiza una salida de electricidad de alta calidad.
- El sistema convertidor de potencia admite comunicaciones que incluyen RS485, CAN, Ethernet.
- Funciones de bajo voltaje: el sistema de microrred compuesto por batería, inversor de almacenamiento de energía, panel solar fotovoltaico podría proporcionar un suministro de energía ininterrumpida.
- Capacidad de carga 100% desequilibrada en operación fuera de la red.
- Potencia de salida nominal continua del 105%.
- Muchos inversores de almacenamiento de energía se pueden conectar en paralelo para aumentar la capacidad del sistema de baterías.
- La entrada de CA o CC es aceptable para mantener el funcionamiento normal del sistema de baterías.
- El diseño modular permite la combinación flexible del sistema de conversión de energía (PCS).
Especificación
Modelo | ||||||
Parámetro CC | Rango de voltaje | DC580V~DC900V | DC580V~DC900V | |||
Canal de CC | 1 | 2 | 3 | 4 | 5 | |
Corriente nominal de un solo canal | 85A | |||||
Parámetros de conexión a la red de CA | Salida | 3W N PE/3W PE | ||||
Potencia nominal | 50KW | 100KW | 150KW | 200KW | 250KW | |
Voltaje nominal | AC 380V/400V | |||||
Corriente nominal | 75A | 151A | 227A | 303A | 379A | |
Rango de voltaje | -15%~ 10% | |||||
Frencuencia nominal | 50Hz/60Hz | |||||
Rango de frecuencia | ±2Hz | |||||
Factor de potencia | -0.9~ 0.9 | |||||
Armónicos de salida | ≤3% | |||||
Tiempo de transición carga-descarga | < 100ms | |||||
Parámetros de CA fuera de la red | Salida | 3W N PE/3W PE | ||||
Potencia nominal | 50KW | 100KW | 150KW | 200KW | 250KW | |
Voltaje nominal | AC 380V/400V | |||||
Frecuencia nominal | 50Hz/60Hz | |||||
Corriente nominal | 75A | 151A | 227A | 303A | 379A | |
Precisión de voltaje | 1% | |||||
Precisión de frecuencia | ±0.2Hz | |||||
Armónicos de voltaje de salida | < 3%(carga lineal) | |||||
Capacidad de carga desequilibrada | 100% | |||||
Capacidad de sobrecarga | 105%: funcionamiento continuo; 105% ~ 120%: 10min; 120%: operación detenida | |||||
Condiciones de funcionamiento | Temperatura de funcionamiento | -20℃~ 55℃(>45℃ reducción) | ||||
Temperatura de almacenamiento | -40℃~ 70℃(sin baterías) | |||||
Humedad óptima | 0% RH ~ 95% RH, sin condensación | |||||
Altitud de funcionamiento | < 45℃, 2000m; 2000m ~ 4000m reducción | |||||
Ruido | <75dB | |||||
Otros | Comunicación | CAN/RS485 | ||||
Aislamiento | transformador de aislamiento | |||||
Clasificación de resistencia al agua/polvo (IP) | IP20 | |||||
Enfriamiento | Aire acondicionado | |||||
Eficiencia máx. | 97.50% | |||||
Dimensión An*D*Al | 600*1000*2000 | 1200*1000*2000 | ||||
Peso | 300kg | 330kg | 500kg | 530kg | 560kg |
