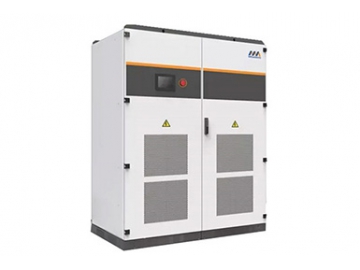

Sistema de conversión de energía (con transformador), Serie MEGA-T

Solicite un presupuesto

Sitio web: http://solars-inverter.com.ar/3-1-power-conversion-system.html

Características

Compatible con la mayoría de los tipos de baterías
Amplio rango de voltaje de la batería
Soporta carga/descarga en red e inversión independiente fuera de la red
Potencia reactiva ajustable y potencia activa
Presenta arranque en negro
Soporta múltiples inversores en paralelo
Modo de comunicaciones flexibles, instrucciones BMS en tiempo real recibidas
El tamaño pequeño lo hace conveniente para la instalación, operación y mantenimiento
Eficiencia máxima de hasta 98,7%
Un ventilador con bajo consumo de energía funciona con un sistema inteligente de control de temperatura
El uso de DSP de alto rendimiento garantiza que el sistema de conversión funcione de forma estable y eficiente
El algoritmo de detección controlado por nuestro software patentado garantiza que la falla del sistema de conversión se pueda encontrar a tiempo, además el estado de funcionamiento del sistema se pueda mostrar fácilmente
La copia de seguridad de la fuente de alimentación doble AC/DC proporciona alimentación continua al sistema de control.

Ejemplos de aplicación

Industrial y Comercial
Sistema de microred
Almacenamiento solar
y carga EV
Utilización de Echelon

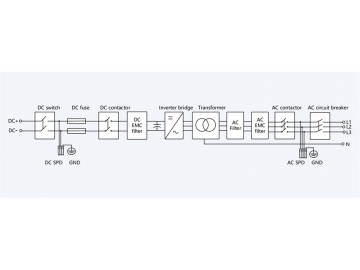

¿Cómo funciona?

Parámetros técnicos

Ficha de la data	MEGA0030T	MEGA0050T	MEGA0100T	MEGA0150T	MEGA0250T	MEGA0500T
DC(batería)
Rango de voltaje	200V-850V	200V-850V	200V-850V	420V-850V	420V-850V	500V-850V
Corriente máxima	172A	285A	566A	404A	673A	1128A
AC(en la red)
Potencia de salida máxima	33kVA	55kVA	110kVA	165kVA	275kVA	550kVA
Potencia nominal	30KW	50KW	100KW	150KW	250KW	500KW
Voltaje nominal	400V	400V	400V	400V	400V	400V
Rango de voltaje	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V	320V-460V
Corriente nominal	44A	72A	144A	217	361A	722A
Corriente de salida máxima	48A	80A	160A	240A	400A	800A
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Rango de frecuencia	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz	45-55/55-65Hz
THDI	< 3%	< 3%	< 3%	< 3%	< 3%	< 3%
PF	1retraso-1principal	1retraso-1principal	1retraso-1principal	1retraso-1principal	1retraso-1principal	1retraso-1principal
Conexión de CA	3W N PE	3W N PE	3W N PE	3W N PE	3W N PE	3W N PE
AC(fuera de la red)
Voltaje nominal	400V	400V	400V	400V	400V	400V
THDU	＜1% lineal ＜5% no lineal	＜1% lineal ＜5% no lineal	＜1% lineal ＜5% no lineal	＜1% lineal ＜5% no lineal	＜1% lineal ＜5% no lineal	＜1% lineal ＜5% no lineal
Frecuencia nominal	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
Capacidad de sobrecarga	110%-continua	110%-continua	continua 110%-	110%-continua	110%-continua	110%-continua
Información general
Máxima eficiencia	96.00%	96.5%	97.1%	97.20%	97.3%	97.5%
Grado de protección	IP21	IP21	IP21	IP21	IP21	IP21
Emisión de ruido	< 65dB	< 65dB	< 65dB	< 65dB	< 65dB	< 65dB
Temperatura de operación	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃	－30～ 55℃
Enfriamiento	Aire forzado	Aire forzado	Aire forzado	Aire forzado	Aire forzado	Aire forzado
Humedad relativa	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación	0-95% sin condensación
Altitud máxima	5000m(reducción ＞ 3000m)	5000m(reducción ＞ 3000m)	5000m(reducción ＞ 3000m)	5000m(reducción ＞ 3000m)	5000m(reducción ＞ 3000m)	5000m(reducción ＞ 3000m)
Dimensión (An×D×Al)	800×800×2050mm	800×800×2050mm	800×800×2050mm	800×800×2050mm	1200×800×2050mm	1600×1050×2050mm
Peso	300kg	450kg	860kg	1000kg	1350kg	2770kg
Transformador	yes	yes	yes	yes	yes	yes
Autoconsumo	< 10W	< 10W	< 10W	< 10W	< 10W	< 10W
Transferencia de red de encendido/apagado	Manual (predeterminado)Automático (opcional)	Manual (predeterminado)Automático (opcional)	Manual (predeterminado)Automático (opcional)	Manual (predeterminado)Automático (opcional)	Manual (predeterminado)Automático (opcional)	Manual (predeterminado)Automático (opcional)
Comunicación
Pantalla	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil	Pantalla táctil
Interfaz BMS	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN	RS485/CAN
Interfaz del dispositivo	RS485, TCP/IP	RS485, TCP/IP	RS485, TCP/IP	RS485，TCP/IP	RS485，TCP/IP	RS485，TCP/IP
Certificados	CE, TUV	CE, TUV	CE, TUV	CE、TUV
