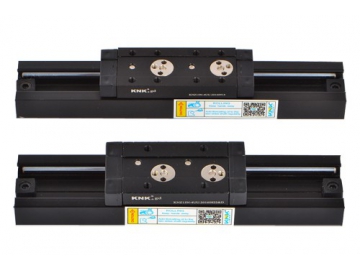

Guía lineal, Módulo de movimiento lineal tipo rodillo

Solicite un presupuesto

Sitio web: http://motion-product.com.ar/3-4-linear-guide-series-knz20.html

Especificaciones:

Material: Aleación de aluminio
Ancho de la guía: 60mm
Longitud opcional: 100mm-4000mm
Tipo de bloque de desplazamiento: 3/4, con deslizador con volante y auto bloqueo
Carga máx. del deslizador simple: 90KG
Rectitud/Curvatura: ≤0.15/1000mm

La longitud de desplazamiento de las guías lineales puede ser personalizada teniendo en cuenta los requisitos específicos de los clientes.

El número de deslizadores es opcional. Además puede elegirlos en base al tamaño de la carga.

Las guías lineales serie KNZ20 cuentan con cuatro deslizadores, por lo que cuentan con una baja fricción y una alta estabilidad de movimiento.

Descargar PDF

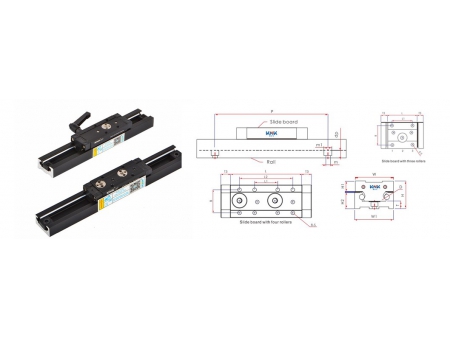

Modelo	Set KNZ Dimensiones de la guía										Dimensiones del bloque KNH
KNZ	H	W1	H2	dp	P	D	Mr g/m	T	ml	m	W	H1	T3	L	B	L1	L2	S	QP	BL（N）		DT（N-m）
																				Yo	Zo	Mxo	Myo	Mzo
10	24	28	14	3.3	60	5	1051	5	6	3.4	26	8	10	47	18.5	18.5		M4	3	343	322	6.4	6.8	7.1
														63		30			4	450	420	10.2	11.3	11.5
15N	32	38	18.5	4.5	120	6	1651	8	8	4.5	37	12	11	60	26	26	60	M5	3	490	460	7.4	7.8	10.2
														80					4	700	660	13.2	14	14.5
15	32	46	18.5	4.5	120	6	1784	8	8	4.5	36	12	11	52	32	36		M5	3	490	460	9.2	9.8	13.8
														68					4	700	660	19.8	21.1	22.4
20N	35.2	46.3	22.5	5.5	120	8	2427	9	9.5	5.5	46	12	11	80	38	30	78	M6	3	820	700	15.4	25.4	29.4
														106					4	1400	1000	42	21.5	61.6
20	36	60	22.5	5.5	120	8	2744	9	9.5	5.5	58	12	12	72	50	40		M6	3	820	700	18.2	52	421
														94					4	1400	1000	44	52	72.8
25	44	69	26	7	120	10	3873	10	10	6.6	68	16	12	100	56	56		M8	3	1470	1260	4158	48.51	67.62
														130	57	75			4	2100	1800	96.6	118.8	138.6
