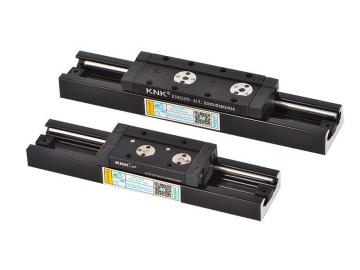

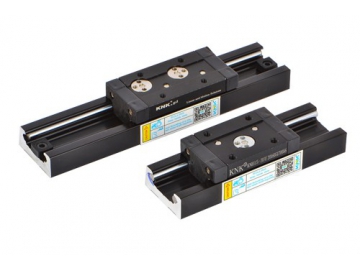

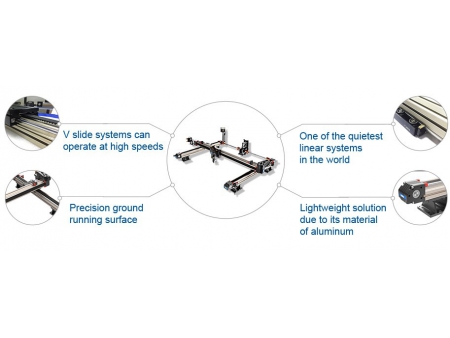

Guía lineal, Módulo de movimiento lineal tipo rodillo
Solicite un presupuesto
- Material: Aleación de aluminio
- Ancho de la guía: 46.3mm
- Longitud opcional: 100mm-4000mm
- Tipo de bloque de desplazamiento: 3 /4 / 6, con deslizador con volante y auto bloqueo
- Carga máx. del deslizador simple: 90KG
- Rectitud/Curvatura: ≤0.15/1000mm

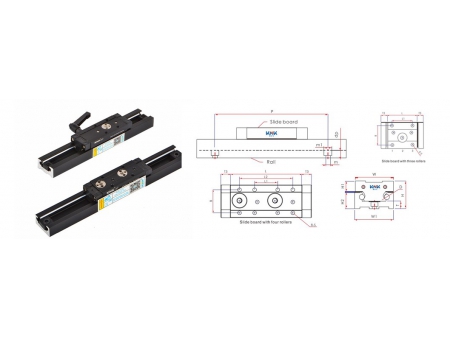

Modelo | Set KNZ Dimensiones de la guía | Dimensiones del bloque KNH | ||||||||||||||||||||||
KNZ | H | W1 | H2 | dp | P | D | Mr g/m | T | ml | m | W | H1 | T3 | L | B | L1 | L2 | S | QP | BL(N) | DT(N-m) | |||
Yo | Zo | Mxo | Myo | Mzo | ||||||||||||||||||||
10 | 24 | 28 | 14 | 3.3 | 60 | 5 | 1051 | 5 | 6 | 3.4 | 26 | 8 | 10 | 47 | 18.5 | 18.5 | M4 | 3 | 343 | 322 | 6.4 | 6.8 | 7.1 | |
63 | 30 | 4 | 450 | 420 | 10.2 | 11.3 | 11.5 | |||||||||||||||||
15N | 32 | 38 | 18.5 | 4.5 | 120 | 6 | 1651 | 8 | 8 | 4.5 | 37 | 12 | 11 | 60 | 26 | 26 | 60 | M5 | 3 | 490 | 460 | 7.4 | 7.8 | 10.2 |
80 | 4 | 700 | 660 | 13.2 | 14 | 14.5 | ||||||||||||||||||
15 | 32 | 46 | 18.5 | 4.5 | 120 | 6 | 1784 | 8 | 8 | 4.5 | 36 | 12 | 11 | 52 | 32 | 36 | M5 | 3 | 490 | 460 | 9.2 | 9.8 | 13.8 | |
68 | 4 | 700 | 660 | 19.8 | 21.1 | 22.4 | ||||||||||||||||||
20N | 35.2 | 46.3 | 22.5 | 5.5 | 120 | 8 | 2427 | 9 | 9.5 | 5.5 | 46 | 12 | 11 | 80 | 38 | 30 | 78 | M6 | 3 | 820 | 700 | 15.4 | 25.4 | 29.4 |
106 | 4 | 1400 | 1000 | 42 | 21.5 | 61.6 | ||||||||||||||||||
20 | 36 | 60 | 22.5 | 5.5 | 120 | 8 | 2744 | 9 | 9.5 | 5.5 | 58 | 12 | 12 | 72 | 50 | 40 | M6 | 3 | 820 | 700 | 18.2 | 52 | 421 | |
94 | 4 | 1400 | 1000 | 44 | 52 | 72.8 | ||||||||||||||||||
25 | 44 | 69 | 26 | 7 | 120 | 10 | 3873 | 10 | 10 | 6.6 | 68 | 16 | 12 | 100 | 56 | 56 | M8 | 3 | 1470 | 1260 | 4158 | 48.51 | 67.62 | |
130 | 57 | 75 | 4 | 2100 | 1800 | 96.6 | 118.8 | 138.6 |
La longitud de desplazamiento de las guías lineales puede ser personalizada teniendo en cuenta los requisitos específicos de los clientes.
El número de deslizadores es opcional. Además puede elegirlos en base al tamaño de la carga.
Las guías lineales de precisión pueden realizar un movimiento suave libre de fricción.
