Este producto se ha descontinuado y eliminado de nuestros almacenes.

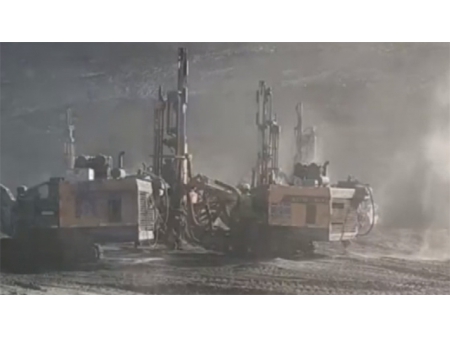

Las perforadoras DTH KT20 se utilizaron en minas africanas en 2020

La perforadora con compresor integrado de alta presión KT20 es un dispositivo destacado por su alta eficiencia, cuyo diseño ha sido posible gracias a la experiencia acumulada por nuestra compañía. Esta máquina perforadora de alta presión se utiliza principalmente para operaciones en minas a cielo abierto de grandes dimensiones.

La máquina perforadora KT20 está compuesta por los sistemas de desplazamiento, propulsión, rotación y regulación del ángulo. Todos estos sistemas se controlan a través del sistema hidráulico. Además, el compresor de tornillo rotativo y el martillo neumático de alta presión tienen un rendimiento excelente en las operaciones de perforación. Por otro lado, la perforadora con compresor está equipada con un colector de partículas de polvo, que protege la herramienta y reduce la emisión de residuos. Por último, el mantenimiento de este equipo de perforación es muy sencillo, las varillas de perforación pueden reemplazarse fácilmente y almacenarse en un espacio dentro de la máquina.

Otras funciones de esta máquina perforadora incluyen un mecanismo anibloqueo para las varillas de perforación y un sistema de aire acondicionado en la cabina.

Ventajas
1. La peforadora con compresor integrado de alta presión está equipada con un sistema de conexión y descarga de varillas de perforación de tipo circular. La profundidad del pozo puede alcanzar los 36m.
2. El ajuste del ángulo de la carrocería se realiza a través de un mecanismo de equilibrado. El ángulo de giro total alcanza los 130° (97° a la derecha y 33° a la izquierda). No es necesario cambiar de pivote cuando se modifica la perforación entre el modo vertical y horizontal. La posición más baja para la realización de perforaciones horizontales es de 550mm, mientras que la posición más alta es de 4200mm.
3. El sistema de desplazamiento está impulsado por un motor de inyección de gasolina con una potencia y un rendimiento excelentes.
4. La estructura de la máquina perforadora con compresor integrado es compacta y de fácil acceso para las operaciones de mantenimiento.
5. El desplazamiento de aire y la presión alcanzan, respectivamente, 22m3/min y 25bar, lo que incrementa la velocidad de perforación.
6. Este equipo de perforación integrado tiene una función de equilibrado automático para terrenos con un elevado desnivel.
7. Las herramientas de perforación se ajustan mediante un mecanismo de posicionamiento especial que guía el martillo de perforación y la varilla durante los trabajos con el equipo.
8. Los componentes hidráulicos y electrónicos están fabricados por marcas de reconocido prestigio internacional, lo que garantiza la calidad de la perforadora con compresor integrado de alta presión KT20.

Especificaciones
Modelo KT20
Dureza de la roca F = 6-20
Diámetro del orificio 135-190mm
Profundidad del pozo 36m (Conexión automática de varillas)
Velocidad de desplazamiento 0-3km/h
Pendiente máx. 25°
Altura libre sobre el suelo 430mm
Motor diésel 287KW
Potencia del motor Caterpillar-C11
Consumo de aire 22m³/min
Presión nominal de salida 20bar
Dimensiones totales (L×A×H) 11110×2720×3200mm
Peso 23000kg
Velocidad de rotación 0-107r/min
Par de rotación 4100N·m
Propulsión máx. 45000N
Ángulo de cabeceo del soporte de avance 125°
Ángulo de giro del soporte de avance Derecha 97°, izquierda 33°
Ángulo de equilibrio lateral del soporte de avance Derecha 42°, izquierda 15°
Ángulo de equilibrio del soporte de avance Arriba 10°, abajo 10°
Longitud de propulsión 4000mm
Longitud de compensación 1200mm
Martillo de perforación HD55A/HD65A
Varilla de perforación φ89×4000/φ102×4000mm
Varilla de perforación con carga y descarga automática 8 1
Tipo de colector de polvo Tipo seco (separador ciclónico activado hidráulicamente)
Método de conexión de varillas de perforación Conexión automática y descarga
Mecanismo automático antibloqueo Mecanismo antibloqueo electro-hidráulico
Método de lubricación de la varilla de perforación Lubricación automática por atomizador de grasa
Protección de la rosca de la varilla de perforación Conectores flotantes
Indicador del ángulo de perforación Indicador electrónico de dos dimensiones
Indicador de la profundidad del pozo Indicador eléctrico de profundidad

Piezas de repuesto recomendadas para la perforadora de alta presión con compresor integrado KT20
Diámetro de la broca: Φ135
Martillo de perforación: HD55A/HD65A
Varilla de perforación: φ89×4000/φ102×4000mmm

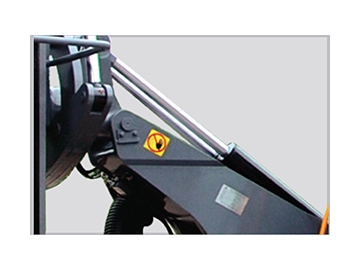

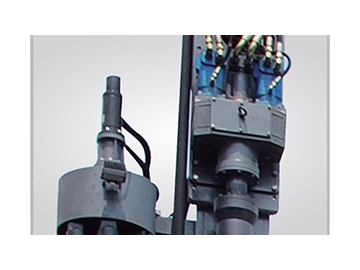

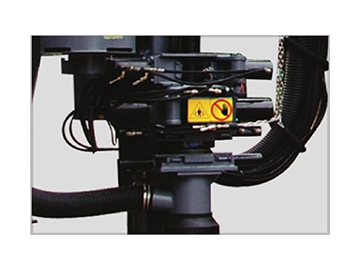

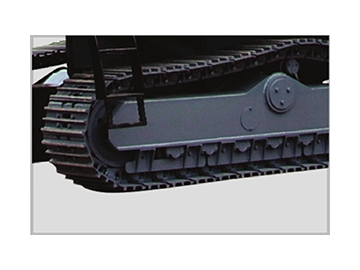

Detail features
