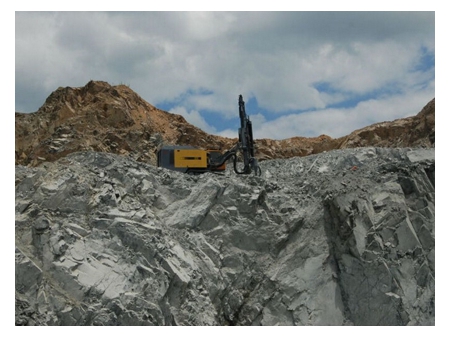

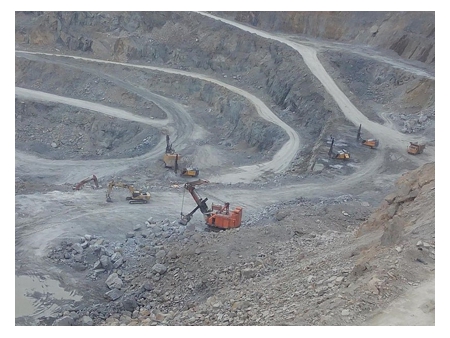

Equipo de perforación de fondo para minería a cielo abierto

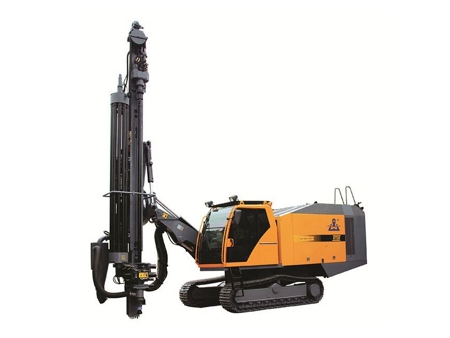

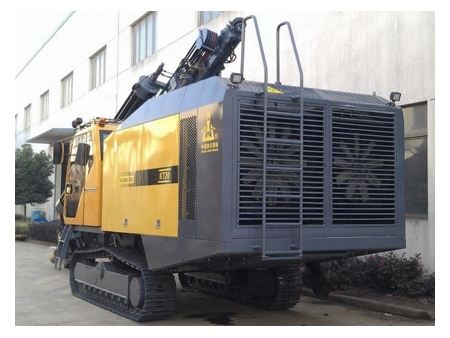

Esta perforadora con martillo de fondo DTH integrada es una perforadora de superficie sin precedentes que se produce en base a experiencias previas, por lo que es una opción extraordinaria para los operadores que trabajan en minas a cielo abierto a gran escala.
La máquina perforadora es accionada por un potente motor que activa el sistema de movimiento hidráulico interior, el extremo de aire de alta presión y el martillo DHT, a través del cual puede perforar rocas de manera eficiente, cambiar ángulos y moverse suavemente.
La perforadora DTH está equipada con varios módulos avanzados, como un colector de polvo hidráulico que puede reducir el daño al medio ambiente, un módulo de manejo de varillas hidráulicas manos libres, una rosca de varilla de protección de la junta de plataforma flotante y un módulo antiatasco. Con estas características, la máquina de perforación puede ser operada por una sola persona. También proporciona un ambiente de trabajo acogedor para los operadores, con un aire acondicionado instalado en su cabina grande.

Especificaciones técnicas
Modelo KT20
Dimensiones  11110×2716×3600mm
Peso total 23000kg
Dureza de la roca F=6-20
Diámetro del orificio  ⌀135-190mm
Profundidad de perforación 35m
Distancia al suelo 430mm
Velocidad de desplazamiento 3km/h
Gradebilidad 25°
Potencia total 287kW
Motor diesel Caterpillar C11
Suministro de aire libre del compresor 22m³/min
Presión de descarga del compresor 280 psi
Velocidad de rotación 0-118r/min
Par máximo 4.1kN.m
Fuerza de empuje máxima  65kN
Ángulo de inclinación 125°
Ángulo de giro izquierda: 33°, derecha: 97°
Ángulo de giro de la pluma izquierda: 15°, derecha: 42°
Ángulo de oscilación del bastidor arriba: 10°, abajo: 10°
Extensión de alimentación 1800mm
Martillo DTH K5, K6
Diàmetro de la varilla ⌀89×5000/Ø102×5000mm
Colector de polvo Seco (flujo laminar ciclónico hidráulico)
Manipulación de varillas Manipulación de varillas manos libres
Anti-Jamming (interferencia) Control electrohidráulico antiadherente
Lubricación de varillas Lubricación automática
Protección de rosca de varilla La abrazadera flotante está equipada para la protección
Visualización del proceso de perforación Visualización en tiempo real del ángulo y la profundidad de perforación
Detalles
Características
  • Un sistema de manejo de varillas en forma de disco, por el cual la varilla puede alcanzar una profundidad de hasta 36 metros.
  • El ángulo de giro del carro es tan amplio como 130°, con el lado derecho siendo 97° y el izquierdo, 33°. Puede perforar un agujero horizontal y un agujero vertical sin cambiar el pivote. La altura del orificio horizontal oscila entre 550-4200 mm.

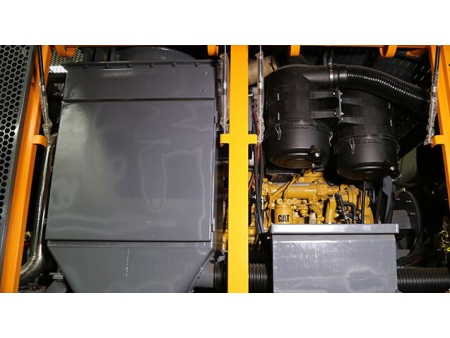

  • Un motor Caterpillar está equipado, ofreciendo un rendimiento potente y estable.
  • Se utiliza un motor de dos terminales, que es compacto y fácil de arreglar.
  • El martillo DHT funciona muy bien ya que se instala un compresor de aire que suministra aire fresco a 22m³/min y 350 psi.
  • La nivelación automática de la pista garantiza la estabilidad de la máquina en diferentes terrenos.
  • Los taladros rotativos dobles evitan la deflexión durante la perforación.

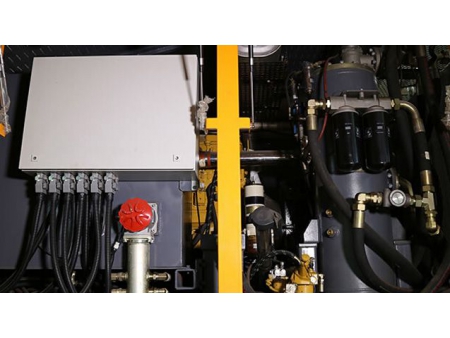

  • Los componentes hidráulicos y electrónicos son todos importados.
