Máquina cortadora y marcadora utilizada en la línea de corrugadora para el procesamiento de cartón corrugado

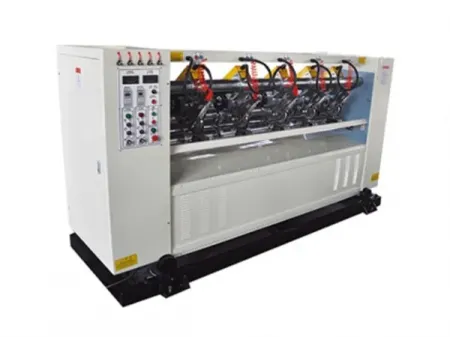

Cortadora marcadora de cuchilla fina

Esta cortadora marcadora de cuchilla fina es perfecta para cortar y rayar tableros de cartón corrugado de diferentes dimensiones. Su tipo compuesto de cuchilla y marcadores viene en configuraciones como tres cuchillas con cuatro marcadores, cuatro cuchillas con seis marcadores y cinco cuchillas con ocho marcadores.

Características

  • Utiliza cuchillas delgadas de alta velocidad para lograr cortes limpios y suaves en el cartón corrugado, mejorando la calidad del producto final
  • Equipado con un sistema de desplazamiento axial eléctrico, alinea el papel con precisión durante la impresión, evitando cualquier desalineación y garantizando la precisión
  • Cuenta con un sistema automático de afilado de cuchillas que funciona durante la producción, lo que permite un funcionamiento continuo sin detenerse. Los intervalos y la duración del afilado se pueden ajustar en función del material y las condiciones de corte, controlados neumáticamente
  • El ajuste manual de las especificaciones de la placa es sencillo y práctico, lo que facilita su uso a los operadores y mejora la eficiencia general

Especificaciones

Modelo BFY 3200 BFY 3500 BFY 3800
Dimensiones de la máquina (mm) 3200×1100×2200 3500×1100×2200 3800×1100×2200
Potencia (kW) 5.5/7.6 5.5/7.6 5.5/7.6
Ancho máximo de corte (mm) 1800 2100 2300
Ancho mínimo de corte (mm) 140
Ancho mínimo de marcado (mm) 80
Altura de marcado (mm) 0-12
Cuchilla (Diámetro exterior×Diámetro interior×espesor) (mm) ⌀200×⌀122×H 1.2

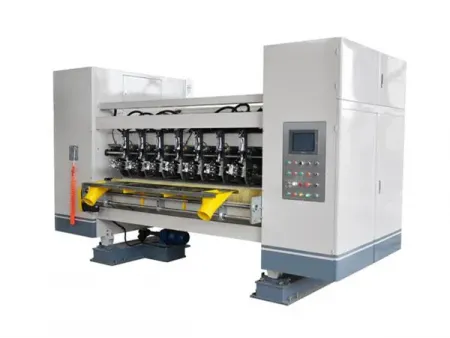

Cortadora marcadora tipo elevación

La cortadora marcadora de tipo elevación está diseñada para mejorar la eficiencia y la calidad de la producción de cartón corrugado. Esta cortadora marcadora ajusta la altura de los ejes de las cuchillas para evitar que el cartón se caiga o se acumule, lo que garantiza un funcionamiento suave y cortes de alta calidad.

Características

  • Utiliza cuchillas de acero al tungsteno de alta calidad que son afiladas y duraderas, proporcionando cortes limpios y precisos sin pliegues ni rebabas
  • Equipado con un sistema de puntuación de cinco puntos, que se ajusta de forma sincronizada para garantizar que la tabla permanezca plana y no se doble fácilmente
  • Cuenta con opciones de afilado de cuchillas automáticas y manuales, lo que permite un funcionamiento continuo y una mayor eficiencia
  • Los mecanismos eléctricos de elevación y corrección hacen que la cortadora sea fácil de operar y adecuada para diversos requisitos
  • El uso de transmisión por correa síncrona reduce el ruido y garantiza un rendimiento estable
  • Al utilizar dos máquinas idénticas en paralelo, se minimiza el tiempo de conmutación, lo que aumenta la eficiencia general de la producción
  • La línea de producción puede funcionar a velocidades de hasta 150 metros por minuto, lo que garantiza un alto rendimiento

Especificaciones

Modelo BFY-SZ 2000 BFY-SZ 2300 BFY-SZ 2600
Dimensiones de la máquina (mm) 3200×1200×2200 3500×1200×2200 3700×1200×2200
Potencia (kW) 8.5 8.5 8.5
Ancho máximo de corte (mm) Inverse blade 1800 2100 2400
Positive blade 1800 2100 2400
Ancho mínimo de corte (mm) Inverse blade 140 140 140
Positive blade 140 140 140
Ancho mínimo de marcado (mm) Inverse scoring 80 80 80
Positive scoring 30 30 30
Altura de marcado (mm) 0-10 0-10 0-10
Cuchilla (Diámetro exterior×Diámetro interior×espesor) (mm) ⌀200×122×1.2 ⌀200×122×1.2 ⌀200×122×1.2
Tipo de combinación de cuchilla y marcado 3 cuchillas de corte y 4 lineas de marcado
4 cuchillas de corte y 6 líneas de marcado
5 cuchillas de corte y 8 líneas de marcado

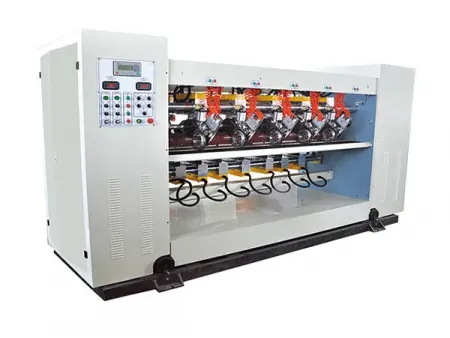

Cortadora marcadora de cuchilla delgada por computadora NC

Esta cortadora marcadora puede cambiar de pedido en 3-8 segundos. El uso simultáneo de dos máquinas permite cambios de secuencia sin reducir la velocidad.

Características

  • La cortadora perforadora detecta la velocidad de la línea de producción y ajusta su funcionamiento en consecuencia, lo que garantiza un corte y un ranurado suaves y consistentes
  • Equipado con una computadora industrial y un PLC de alta calidad, formando el sistema de control por computadora Hypnym-Hyponym para un rendimiento óptimo
  • Ofrece tres tipos de ranuras/marcado: convexas a convexas, convexas a cóncavas y convexas a planas, con ajuste automático de los espacios de ranuración para líneas limpias y fáciles de plegar
  • Equipado con finas cuchillas de aleación de acero al tungsteno afiladas y duraderas, capaces de procesar más de 8 millones de metros de material
  • Cuenta con un sistema automático de afilado de cuchillas controlado por computadora que también se puede operar manualmente, lo que permite una operación continua y una mayor eficiencia
  • Equipado con correas síncronas de alta precisión para garantizar un bajo nivel de ruido y un rendimiento estable
  • Capaz de almacenar hasta 999 pedidos, lo que permite cambios de pedidos automáticos o manuales sin detener la producción.

Especificaciones

Modelo JLF-1800
Max. slitting width (mm) 1800
Ancho mín. de corte (mm) 140
Ancho mínimo de marcado (mm) 135
Altura de marcado (mm) 0-12
Velocidad de diseño (m/min) 250
Cuchilla (Diámetro exterior×Diámetro interior×espesor) (mm) ⌀200×122×1.2
Tipo de combinación de cuchilla y marcado 5 cuchillas de corte y 8 líneas de marcado
Potencia (kW) 7.9
Dimensiones de la máquina (L×An×Al) (mm) 3500×1200×2000
