Marcadora láser
La configuración de esta marcadora láser es extremadamente fácil y requiere menos tiempo que otras máquinas para marcar del mercado. La fuente láser es un tubo láser CO2 10W que destaca por sus posibilidades de marcado ilimitadas. El tubo láser destaca por su haz de calidad óptima, lo que permite marcar sobre cualquier material, como papel, cartón y plástico.
Diseño compacto y versátil
Solución de marcado láser todo en uno
El diseño de caja simple agiliza la instalación y cambio
Es compatible con la mayoría de líneas de producción

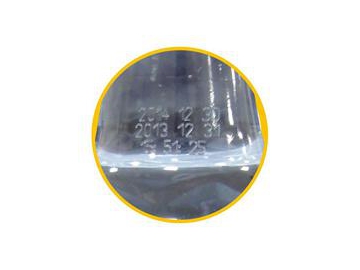

Resultados de marcado óptimos y una gran variedad de aplicaciones
Manipulación fácil que solo requiere un operario
Arranque rápido y operación simple
30 minutos para la configuración mecánica y 20 minutos para el cambio para facilitar el arranque rápido.
Tres lentes de enfoque | |||
Distancia de trabajo/mm | 80 | 128 | 179 |
Distancia focal/mm | 100 | 150 | 200 |
Formatos de marcado
Fuentes estándares: chino simplificado, idiomas del Este y Oste de Europa
Fuentes opcionales: bengalí, vietnamita, tailandés, japonés, árabe y hebreo
Códigos de lectura de la máquina: matriz ID, símbolos/logotipos de código de barras (basados en píxeles, basados en vetores)
Elementos gráficos: elipse, rectángulo, polilínea
Variables: números de serie, texto, fecha, hora y código de desplazamiento
Velocidad lineal (según la aplicación): hasta 3.26 pies/s. (1 m/s)
Componentes de la máquina de marcado láser
Configuración estándar
Unidad de marcado láser: (está formada por un láser, escáner galvanométrico digital de alta velocidad, una lente con protección, controlador, panel I/O, teclado integrado, fuente de alimentación, conectores, lámparas, enchufes, localizador de foco para ajustar la distancia de trabajo); Orientación del haz láser: 90 grados; detector del producto; tableta de pantalla táctil.
Opciones y accesorios
Plataforma móvil; protección del rayo; unidad de extracción; codificador; fotocélula de fibra óptica; soportes accesibles; soportes de montaje
Tubo láser
Láser CO2 sellado, potencia 10-vatios
Longitud de onda de emisión central: integración de 10.6 µm
Solución independiente cuando se utiliza una plataforma opcional
Uso sin plataforma: integración directa a las líneas de producción a través de los soportes de montaje
Interfaces de usuario

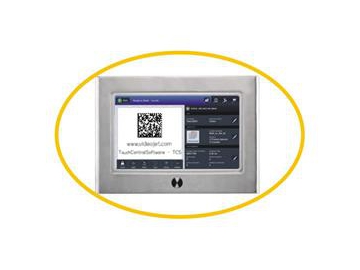

Tableta con pantalla táctil;
La comunicación con la unidad de marcado se realiza a través de la interfaz USB ethernet en la pantalla táctil para el intercambio de datos.
IP20 Configurable en inglés (EE.UU., R. U.) y chino
Teclado integrado
Tecla de arranque y parada; indicadores LED, emisión láser, error
Software
Software de control táctil
La interfaz de usuario con pantalla táctil incorpora Windows® para la preparación de las tareas de marcado, configuración de la línea, configuración de los parámetros de impresión y configuración del sistema.
Creación y edición de las tareas; incluye el ajuste vertical/horizontal, rotación y cambio de tamaño de los contenidos de marcado y variaciones de intensidad.
Niveles de seguridad protegidos por diferentes contraseñas WYSIWYG
Comunicación
Entrada para el codificador y detector del producto
I/Os digital para el encendido, apagado, enclavamiento, bloqueo del obturador, preparado, error, apagado del obturador
Suministro eléctrico
100 a 120 V/200 a 240 V (automático); 350 VA, 1 PH, 50/60 Hz
Protección ambiental
Protección contra el polvo; con refrigeración interna por aire
Temperatura ambiente: de 5° a 40° C (41° a 104° F); hasta 45° C (113°F) con un ciclo de trabajo reducido
Humedad: 10 - 90%, sin condensación
Peso aproximado
Unidad de marcado: 12.5 kg
Certificados
CSA, ROHS, CE
