PCB Transformer (EI Core)
Solicite un presupuesto
Nuestro transformador de circuito impreso 50/60HZ EI se fabrica con acero EI, y sus usos corrientes van desde aparatos de audio, puertas automáticas, controladores de ascensor, equipos médicos y otros equipos de control.
Características
1. Materiales base de acero EI, para más comodidad y ahorro.
2. Usado en una gran variedad de aplicaciones, en especial para placas de circuito impreso.
Condiciones de funcionamiento
1. Temperatura externa: -25℃~+70℃℃
2. Humedad relativa: hasta 90% a 40℃;;
3. Presión atmosférica: 860~1060mbar (entre 650~800mmHg)
Frecuencia de trabajo: 50Hz/60Hz
Clasificación de aislamiento térmico: class B (130℃)

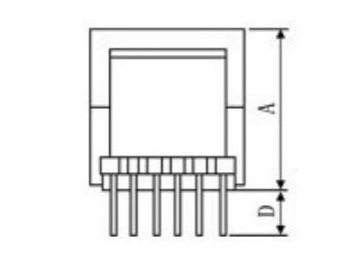

Parámetros y dimensiones del producto| Modelo | Número de patillas | Potencia nominal | Dimensiones (L*W*H) | Espacio entre patillas | |
| Espacio entre agujas | Espacio entre filas | ||||
| EI2412 | 2+3 | 0.2W | 24*25*19 | 6 | 12 |
| EI2415 | 3+4 | 0.5W | 24*27*16 | 46 | 22 |
| EI2811 | 3+4 | 0.6W | 28*26*26 | 57 | 20 |
| EI2812 | 5+5 | 0.65W | 28*26*24 | 4.2 | 20 |
| EI2813 | 3+2 | 0.7W | 28*27*23 | 612 | 22 |
| EI2815 | 5+5 | 0.8W | 28*25*27 | 4.2 | 20 |
| EI2818 | 5+5 | 1.2W | 28*26*24 | 4.2 | 20 |
| EI2820 | 5+5 | 1.5W | 28*25*27 | 4.2 | 20 |
| Modelo | Número de patillas | Potencia nominal | Dimensiones (LAMTH) | Espacio entre patillas | ||
| Espacio entre agujas | Espacio entre filas | |||||
| EI3513 | 2+3 | 1.6W | 35*27*19 | 7.3 | 22.3 | |
| EI351S | 2+3 | 2.1W | 35*28*35 | 520 | 23.5 | |
| EI3518 | 5+5 | 2.5W | 35*27*33 | 5 | 21 | |
| EI4115 | 4+4 | 3.5W | 41*28*33 | 4.56.5 | 28 | |
| EI4120 | 3+4 | 6W | 41*34*26 | 69 | 28 | |
| EI4818 | 6+6 | 8W | 48*36*38 | 7.5 | 28 | |
| EI4820 | 4+4 | 10W | 48*40*36 | 8.5 | 25.8 | |
| EI4824 | 5+5 | 12W | 48*34*43 | 7.5 | 30 | |
| EI4830 | 5+5 | 15W | 48*35*48 | 7.6 | 29.8 | |
