Solicite un presupuesto

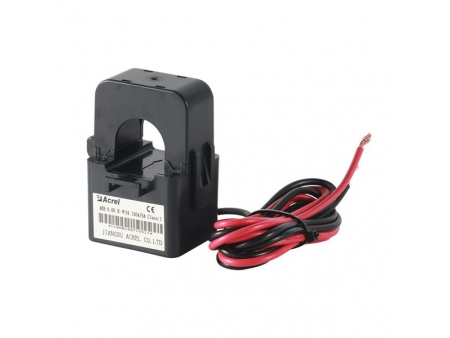

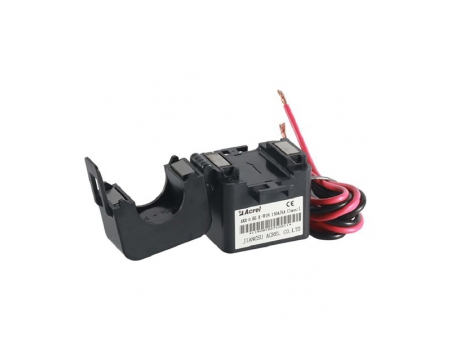

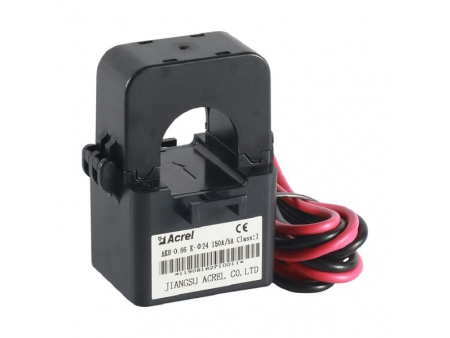

Transformador de Corriente (5-1000A/5A), Serie AKH-0.66K

El transformador de corriente de núcleo partido AKH-0.66K, también conocido como transformador de corriente tipo split-core, se utiliza principalmente para proyectos de construcción o reequipamiento de redes eléctricas. El transformador de corriente se puede instalar fácilmente en el sistema de energía existente sin quitar el bus principal o apagar el sistema, asegurando así el consumo de energía diario de los clientes. Los clientes se beneficiarán de la reducción de la intensidad de mano de obra, la reducción de los costos operativos y la mejora de la eficiencia del trabajo. Estos transformadores de corriente se pueden combinar perfectamente con equipos de protección y medida por relé.

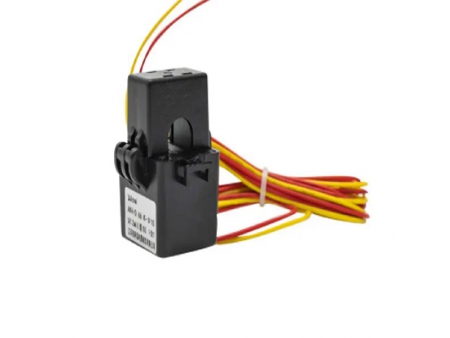

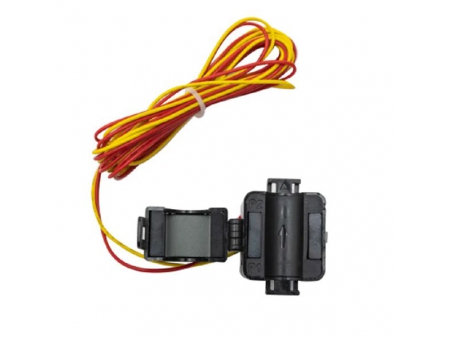

Transformador de corriente de núcleo partido, AKH0.66K-φ10

  • Medición: corriente alterna (CA)
  • Precisión: Clase 0.5
  • Entrada de corriente primaria: 5~60A CA
  • Tensión nominal: 660V CA
  • Frecuencia nominal: 50~60Hz
  • Instalación: Tipo pinza (se instala en el cable)
  • Cantidad de bucles: 1 bucle
  • Normas y certificaciones: IEC/EN61869-1, IEC/EN61869-2, CE;

Transformador de Corriente de Núcleo Partido, AKH0.66K-φ16

  • Medición: corriente alterna (CA)
  • Precisión: Clase 0.5
  • Entrada de corriente primaria: 20~100A AC
  • Tensión nominal: 660V AC
  • Frecuencia nominal: 50~60Hz
  • Instalación: Tipo pinza (se instala en el cable)
  • Cantidad de bucles: 1 bucle
  • Normas y certificaciones: IEC/EN61869-1, IEC/EN61869-2, CE;

Transformador de Corriente de Núcleo Partido, AKH0.66K-φ24

  • Medición: corriente alterna (CA)
  • Precisión: Clase 0.5
  • Entrada de corriente primaria: 60~400A AC
  • Tensión nominal: 660V AC
  • Frecuencia nominal: 50~60Hz
  • Instalación: Tipo pinza (se instala en el cable)
  • Cantidad de bucles: 1 bucle
  • Normas y certificaciones: IEC/EN61869-1, IEC/EN61869-2, CE;

Transformador de Corriente de Núcleo Partido, AKH0.66K-φ36

  • Medición: corriente alterna (CA)
  • Precisión: Clase 0.5
  • Entrada de corriente primaria: 100~600A AC
  • Tensión nominal: 660V AC
  • Frecuencia nominal: 50~60Hz
  • Instalación: Tipo pinza (se instala en el cable)
  • Cantidad de bucles: 1 bucle
  • Normas y certificaciones: IEC/EN61869-1, IEC/EN61869-2, CE;

Transformador de Corriente de Núcleo Partido, AKH0.66K-φ50

  • Medición: corriente alterna (CA)
  • Precisión: Clase 0.5
  • Entrada de corriente primaria: 600~800A AC
  • Tensión nominal: 660V AC
  • Frecuencia nominal: 50~60Hz
  • Instalación: Tipo pinza (se instala en el cable)
  • Cantidad de bucles: 1 bucle
  • Normas y certificaciones: IEC/EN61869-1, IEC/EN61869-2, CE;

Transformador de Corriente (20-5000A/5A), Serie AKH-0.66K

Acrel ofrece sensores de corriente de efecto Hall que pueden soportar varias salidas nominales, además tienen un diseño compacto de alta precisión. A través de este diseño, la corriente se puede medir sin desconectar el conductor, logrando así una instalación rápida.

Datos Técnicos
Tipo Relación de corriente nominal (A) Grado de precisión y carga nominal correspondiente (VA)
Clase 0.2 Clase 0.5
K-60*40 400/5 1.5
500/5 2.5
600/5 2.5
800/5 2.5
1000/5 5
1500/5 10
K-80*40 800/5 2.5
1000/5 5
1500/5 10
2000/5 10
3000/5 10
K-100*40 1500/5 10
2000/5 10
3000/5 10
4000/5 15
K-120*60 1500/5 10
2000/5 10
3000/5 10
3000/5 10
4000/5 15
5000/5 15
K-140*60 2000/5 10
3000/5 10
4000/5 15
5000/5 15
K-160*80 3000/5 10
4000/5 15
5000/5 15
6000/5 15

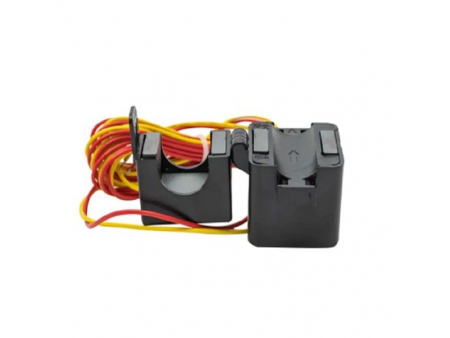

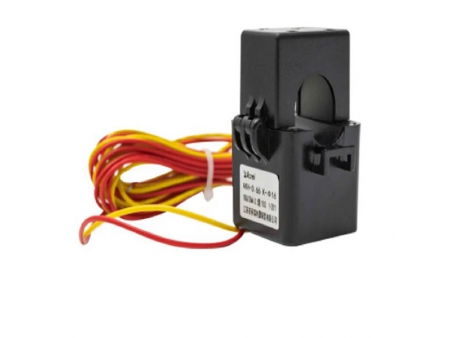

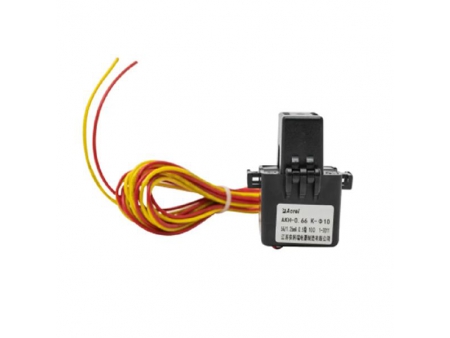

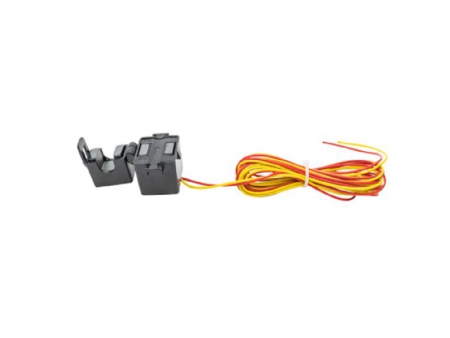

Transformador de Corriente (5-600A/1.67-75mA), Serie AKH-0.66K

El transformador de corriente de núcleo partido AKH-0.66K, también conocido como transformador de corriente tipo split-core, se utiliza principalmente para proyectos de construcción o reequipamiento de redes eléctricas. El transformador de corriente se puede instalar fácilmente en el sistema de energía existente sin quitar el bus principal o apagar el sistema, asegurando así el consumo de energía diario de los clientes. Los clientes se beneficiarán de la reducción de la intensidad de mano de obra, la reducción de los costos operativos y la mejora de la eficiencia del trabajo. Estos transformadores de corriente se pueden combinar perfectamente con equipos de protección y medida por relé.

Especificaciones
K-10
Relación de corriente nominal (A): 5A/1.67mA, 5A/2.5mA, 10A/5mA, 40A-50A/20mA, 80A/26.7mA
Grado de precisión y carga nominal correspondiente: Clase 0.5 10VA
Número de vueltas: 1
Diámetro exterior máximo del cable (mm): Φ10
K-16
Relación de corriente nominal (A): 120A/40mA, 40A-100A/20mA, 80A/32mA
Grado de precisión y carga nominal correspondiente: Clase 0.5 10VA
Número de vueltas: 1
Diámetro exterior máximo del cable (mm): Φ16
K-24
Relación de corriente nominal (A): 60-200A/20mA, 200A/40mA
Grado de precisión y carga nominal correspondiente: Clase 0.5 10VA
Diámetro exterior máximo del cable (mm): Φ24
K-22
Relación de corriente nominal (A): 100-200/5(1), 250-300/5(1)
Grado de precisión y carga nominal correspondiente: Clase 1 1VA, Clase 1 1.5VA
Número de vueltas: 1
Diámetro exterior máximo del cable (mm): Φ22
K-36
Relación de corriente nominal (A): 300-400/5(1), 500-600/5(1)
Grado de precisión y carga nominal correspondiente: Clase 1 1.5VA, Clase 0.5 1.5VA
Número de vueltas: 1
Diámetro exterior máximo del cable (mm): Φ36
K-50
Relación de corriente nominal (A): 600-1000A/5(1)
Número de vueltas: 1
Diámetro exterior máximo del cable (mm): Φ50
