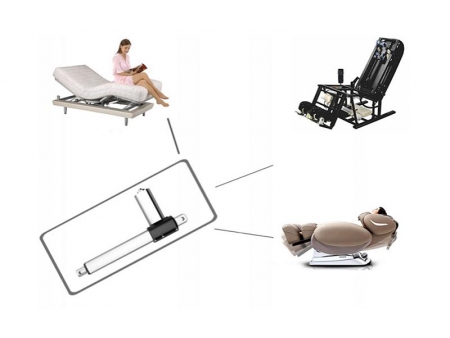

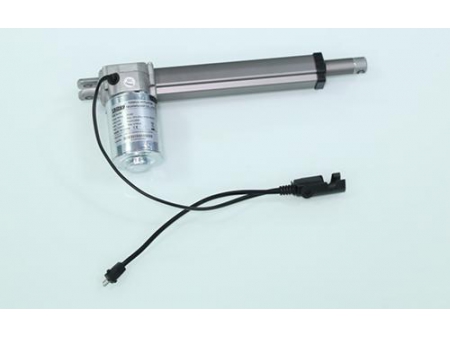

Este modelo de actuador U6 es de tamaño pequeño, en plena operación no transmite mucho sonido, asimismo no tiene carcasa evitando un aumento en la perdida de calor y dando un mayor periodo de uso. Este actuador está hecho de aluminio que experimenta un proceso de oxidación anódica para aumentar y mejorar la resistencia ante la corrosión. Para la comodidad del usuario, la parte trasera del actuador puede ser ajustado en cualquier tipo de ángulo conforme a los requerimientos de instalación. Cabe señalar que este tipo de actuador lineal es adecuado para uso en sillas masajeadoras, sofás eléctricos, entre otros tipos de muebles inteligentes.
Ventajas: Tamaño pequeño, genera poco sonido, sencillo de instalar. El usuario tiene la opción de realizar distintas especificaciones de instalación para la parte frontal y la trasera.
Asimismo este modelo cuenta con un adaptador de energía universal y con un control manual moderno y elegante.
Parámetros- Voltaje: 12/24V DC
- Capacidad máx de carga: 3500N (empuje), 2000N(tracción)
- Velocidad sin carga:5.8~26.4mm/s
- Velocidad con carga completa:2.8~10.8mm/s

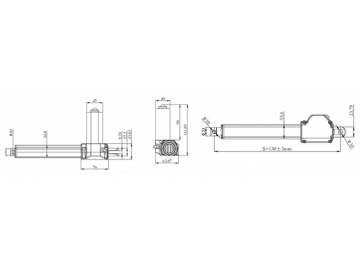

- Distancia de instalación mínima: s + 163mm
- Grado de sonido: Menor a los 52dB
- Opcional: Sensor de efecto de Hall

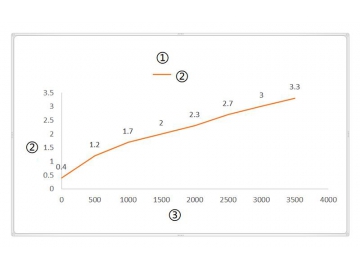

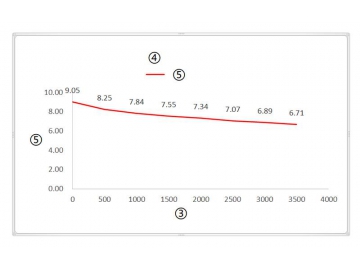

Gráfico de curva
① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)
Código de ParámetrosCódigo | Carga nominal (N) | Corriente nominal (A) | Velocidad nominal (mm/s) | ||
Empuje | Tracción | Sin carga(32VDC) | Carga completa(24VDC) | ||
Motor estándar (2600RPM) | |||||
A | 1500 | 1500 | 1.5 | 7.8 | 3.7 |
B | 1000 | 1000 | 1.5 | 15.2 | 6.6 |
C | 800 | 800 | 1.7 | 21.5 | 9.2 |
Motor de alta velocidad(3800RPM) | |||||
D | 3500 | 2000 | 3.2 | 5.8 | 2.8 |
E | 2500 | 2000 | 2.8 | 9.3 | 5.2 |
F | 2000 | 2000 | 3 | 13.2 | 6.9 |
G | 1500 | 1500 | 4 | 26.4 | 10.8 |
Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.
Parámetros de personalizado1=12V
2=24V(Estándar)1=Recto
2=Enrollado
1=0/180°
2=45°
3=90°
4=135°1=ranura 6.2mm, agujero Φ6.4mm
2=ranura 6.2mm, agujero Φ8mm
3=ranura 6.2mm, agujero Φ10mm
C=Personalizado
1=Negro
2=Arenado
C=Personalizado1=IP42
2=IP54
3=IP65
4=IP66
1=no
3=Muelle de tensión 1, 4 y 1/2 ciclo
2= Muelle de tensión 1 y 3 ciclos
4= Motor de freno1=Interruptores en cada extremo para detener
2= Interruptores en cada extremo para enviar señal
3= Interruptores en cada extremo para detener y un tercero para enviar señal
4= Interruptores en cada extremo y un tercero para enviar señal
C=Personalizado
1=no
2=1 sensor de efecto de Hall
3=Doble sensor de efecto de Hall
4=Personalizado1=Hilo de estaño
2= 01 Pin
3=Din 6pin
C=Personalizado
1=0.5M
2=1M
3=1.5M
4=2M
5=3M
C=Personalizado1=agujero Φ6.4mm
2=agujero Φ8mm
3=Hordilla, ranura 6mm, agujero Φ6.4mm
4=Hordilla, ranura 6mm, agujero Φ8mm
5=Hordilla, ranura 6mm, agujero Φ10mm
C=Personalizado
