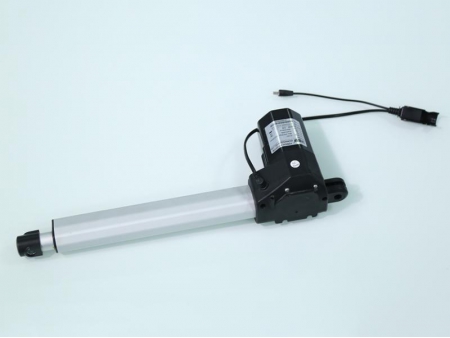

Este actuador lineal eléctrico modelo U1 es de uso primordial para sofás eléctricos y sillones reclinables, tiene rendimiento confiable, y ofrece una fuerza de empuje hasta los 6000N, asimismo se provee de manera opcional el sensor de efecto de Hall para enviar señal.
Cabe resaltar que este modelo de actuador lineal opera con un motor de corriente continua con certificado CE. Asimismo nos enfocamos en la calidad, es por esto que realizamos constantes pruebas para verificar la calidad del producto terminado, como la prueba de desgastamiento y de rango de sonido que produce el motor, éste debe ser menor a los 52kB para poder trabajar de manera confiable en los productos anteriormente descritos (sofás eléctricos y sillones reclinables).
Podemos comentar que este modelo también viene con un adaptador de energía, control manual y caja de control para mejorar la experiencia de uso.
Parámetros- Voltaje: 12/24V DC
- Capacidad máx de carga: 6000N(empuje), 4000N(tracción)
- Velocidad sin carga: 6~39.5mm/s
- Velocidad con carga completa: 3.1~23.4mm/s

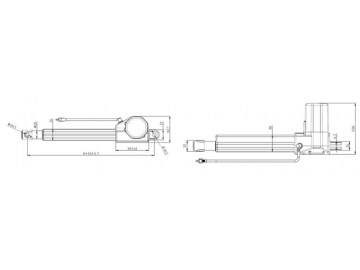

- Distancia mínima para instalación: s + 163mm
- Grado de sonido: Menor a los 52dB
- Opciones: Sensor de efecto de Hall

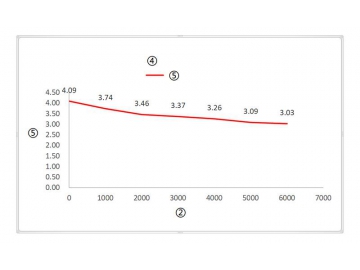

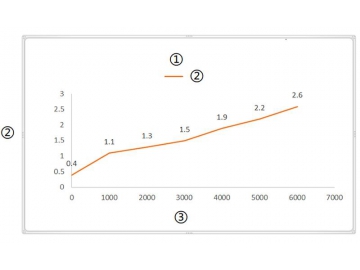

Gráfico de curva
① Carga VS Corriente; ② Corriente (A); ③ Carga(N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)
Código de ParámetrosCódigo | Carga nominal (N) | Corriente nominal (A) | Velocidad nominal (mm/s) | ||
Empuje | Tracción | Sin carga(32VDC) | Carga completa(24VDC) | ||
Motor estándar (2600RPM) | |||||
A | 6000 | 4000 | 2.6 | 6 | 3.03 |
B | 5000 | 4000 | 2.2 | 8 | 3.09 |
C | 3500 | 3500 | 1.9 | 11.9 | 3.26 |
D | 2500 | 2500 | 1.5 | 8.3 | 3.37 |
E | 2000 | 2000 | 1.3 | 21.4 | 3.46 |
F | 1000 | 1000 | 1.1 | 32.1 | 3.74 |
Motor de alta velocidad(3400RPM) | |||||
G | 6000 | 4000 | 3.2 | 7.6 | 4.1 |
H | 5000 | 4000 | 2.8 | 10.1 | 5.4 |
I | 3500 | 3500 | 2.4 | 15.1 | 7.9 |
J | 2500 | 2500 | 2.0 | 20.2 | 11.1 |
K | 2000 | 2000 | 1.8 | 27.1 | 14.9 |
L | 1000 | 1000 | 1.4 | 39.5 | 23.4 |
Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará
1=12V
2=24V(Estándar)1=Horquilla de plástico, ranura 6.2mm, agujero Φ10.2mm
C=Personalizado
1=Negro
2=Blanco marfil
C=Personalizado1=no
2=1 sensor de efecto de Hall
3=Doble sensor de efecto de Hall
4=Sensor Reed
1=no(estándar)
2=Husillo con seguridad de espera
3=Solo empujar
4= Husillo con seguridad de espera, solo empujar1=no
3=Muelle de tensión 1, 4 y 1/2 ciclo
2= Muelle de tensión 1 y 3 ciclos
4=Motor de freno
1=Interruptores en cada extremo para detener
2=Interrruptores en cada extremo para enviar señal
3=Interruptores en cada extremo para detener y un tercero para enviar señal
4=Interruptores en cada extremo para enviar señal
C=Personalizado1=Ancho 26mm, agujero Φ10.2mm
2=Ancho 26mm, agujero Φ12.2mm
3=Ancho 32mm, agujero Φ10.2mm con tapa de plástico
4=Ancho 32mm, agujero Φ12.2mm con tapa de plástico
5 =Horquilla de plástico, ancho 32mm, ranura 8.2mm, agujero Φ10.2mm
6 =Horquilla de plástico, ancho 32mm, ranura 8.2mm, agujero Φ12.2mm
7=Horquila con aleación de aluminio, ancho 26mm, ranura 6.2mm, agujero Φ10.2mm
8=Horquilla con aleación de aluminio, ancho 26mm, ranura 6.2mm, agujero Φ12.2mm
9=Horquilla con aleación de aluminio+Funda de vinil, ancho 26mm, ranura 6.2mm, agujero Φ10.2mm
C=Personalizado
1=Hilo de estaño
2= 01 Pin
3=Din 4 pin, 90°
4=Din 5 pin, 90°
5=Din 6 pin, 90°
C=Personalizado1=0.5m
2=1m
3=1m
4=2m
5=3m
C=Personalizado
1= Recto
2= Enrollado
