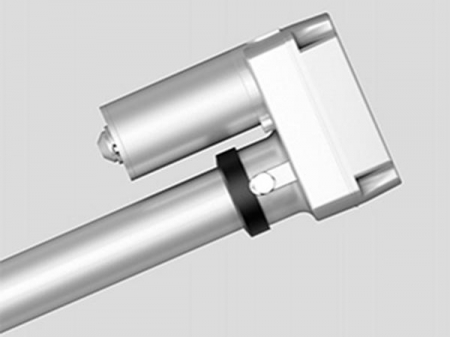

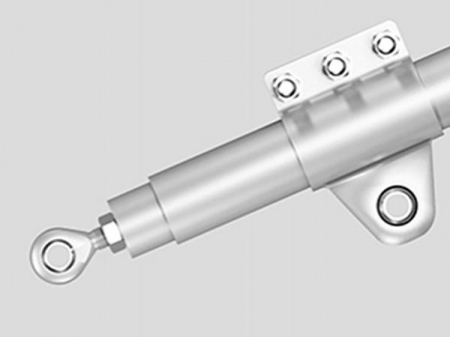

Este modelo U4 es adecuado para la utilización en sistemas de seguimiento solar. La carcasa está diseñada y hecha de aleación de aluminio y el interior de acero inoxidable, esto permite que sea operado en lugares con ambientes severos y tenga una alta resistencia a la corrosión. Asimismo una aro de sellado se usa en el motor de instalación para de esta manera mejorar la resistencia al agua, en los tornillos especialmente.

Cabe mencionar que el engranaje helicoidal está hecho utilizando proceso metalúrgico de polvo, esto permite que se tenga una capacidad de carga más pesada, permitiendo alcanzar la carga dinámica en 8000N y la carga estática máxima en 20000N, de esta manera es apta para sostener más de 25 paneles solares y sistemas de seguimiento solar. Por último comentamos al cliente que en este tipo de modelo U4, la señal de retroalimentación es mayormente lograda por el uso de un sensor de efecto Reed.

Parámetros

Voltaje: 12/24V DC
Máx carga dinámica：8000N
Máx carga estática：20000N
Velocidad sin carga: 2.7mm/s
Velocidad con carga completa: 1~1.5mm/s
Ratio de trabajo：10%
Grado de Resistencia al agua：IP65
Temperatura de ambiente：-25℃ ~ +65℃
Señal de retroalimentación：Detector de lazo magnético
Opciones: Sensor de efecto de Hall

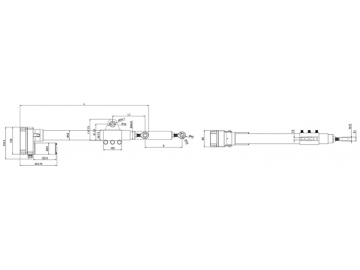

Apariencia y tamaño

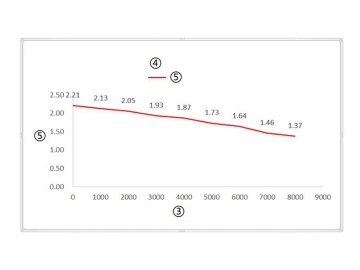

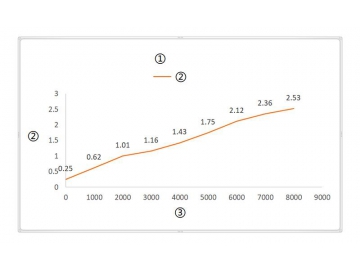

Gráfico de curva

① Carga VS Corriente; ② Corriente (A); ③ Carga (N); ④ Carga VS Velocidad; ⑤ Velocidad (mm/s)

Código de Parámetros

Código	Carga nominal (NM)		Corriente nominal (A)	Velocidad nominal (mm/s)
Código	Empuje	Tracción	Corriente nominal (A)	Sin carga(24VDC)	Carga completa(24VDC)
A	6000	6000	2.2	2.7	1.5
B	8000	8000	3.2	2.7	1

Observaciones: Cuando el voltaje cambie de 24V a 12V, la corriente se duplicará.

Parámetros de personalizado

1=12V
2=24V
3=36V
4=48V
1=Rod type,Φ13mm
2 =Rod type,Φ16mm
3=Rod type,Φ20mm
C=Customization

1=Tipo de varilla,Φ13mm
2 =Tipo de varilla,Φ16mm
3=Tipo de varilla,Φ20mm
C=Personalizado
1=no
2=Sensor de efecto de Hall
3=Sensor Reed
C=Personalizado

1= Hilo de estaño
2=Din 5 pin
3= Enchufe aviación
C=Personalizado
1=1m
2=1.5 m
3=2m
4=3m
C=Personalizado
