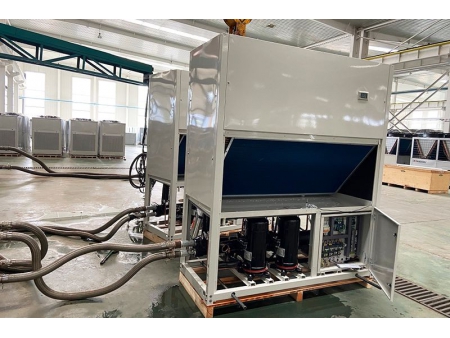

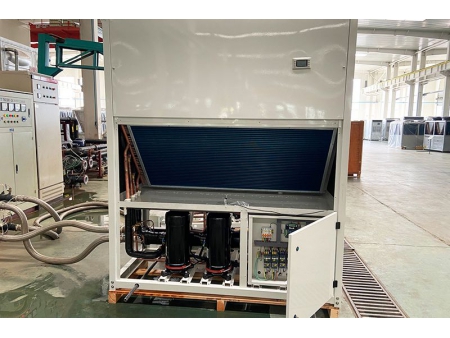

Unidad refrigerada por agua (30KW-220KW) Fabricante

Unidad refrigerada por agua (30KW-220KW)

Solicite un presupuesto

Nosotros: http://ruidonghvac.es/2-6-water-cooled-packaged-unit.html

Descargar

Parámetros técnicos

Unidad de tipo refrigerada por agua-1

Modelo				RLF 30		RLF 40		RLF 50		RLF 65
				Descarga lateral	Descarga superior	Descarga lateral	Descarga superior	Descarga lateral	Descarga superior	Descarga lateral	Descarga superior
Rendimiento	Capacidad de enfriamiento	kW		32		38		51		66
	Fuente de alimentación			3N-380V-50Hz
	Rango y precisión de control			18℃~ 30℃±2℃
	Calentador eléctrico	kW		18		14		24		36
	Flujo de aire	m³/h		5400		6500		8000		10000
	ESP	Pa		0	80/150/300	0	80/150/300	0	100/250/400	0	100/250/400
	Ruido	dB(A)		64	66/67/68	64	66/67/68	64	65/67/69	68	69/71/73
Sistema de refrigeración	Compresor	Tipo		Scroll hermético
		Cantidad		1		1		1		2
		Potencia nominal	kW	8.5		9		12		18.4
	Refrigerante	Tipo		R407c / R22
		Carga	kg	6.4		7.6		10.2		13.1
	Dispositivo de control			TXV
	Evaporador			Tubo de cobre con aletas de aluminio
Condensador	Condensador			Tipo de carcasa y tubo
	Flujo de agua	m³/h		7.0		8.1		10.8		14.5
	Caída de presión de agua	kPa		35.0		35.0		35.0		40.0
	Tamaño de la tubería	DN		50.0		50.0		50.0		65.0
Sistema de suministro de aire	Ventilador de suministro			Ventilador centrífugo
	Potencia	kw		0.75	0.75/1.5/2.2	0.75	0.75/1.5/2.2	1.5	1.5/2.2/3	1.5	1.5/3/4
	Filtro			Nylon
Dimensión	L	mm		1400		1700		1700		1900
	W	mm		680		680		680		850
	H	mm		1980	1750	1980	1750	2230	1900	2230	1900
Peso		g		360	350	370	360	585	570	650	630

Unidad de tipo refrigerada por agua-2

Modelo				RLF 80	RLF 100	RLF 110	RLF 130	RLF 150	RLF 190	RLF 220
Modelo				Descarga superior	Descarga superior	Descarga superior	Descarga superior	Descarga superior	Descarga superior	Descarga superior
Rendimiento	Capacidad de enfriamiento	kW		78	97	112	129	150	188	218
	Fuente de alimentación			3N-380V-50Hz
	Rango y precisión de control			18℃~ 30℃±2℃
	Calentador eléctrico	kW		48	48	48	54	72	90	108
	Flujo de aire	m³/h		13000	16000	18000	20000	22000	25000	35000
	ESP	Pa		100/250/400	120/300/450	120/300/450	150/350/450	200/400/500	450/500	500/600
	Ruido	dB(A)		69/71/72	70/72/75	70/72/75	72/74/77	75/77/79	80/82	81/82
Sistema de refrigeración	Compresor	Tipo		Scroll hermético
		Cantidad		2	3	3	3	2	3	3
		Potencia nominal	kW	21	29.6	32	37.2	42.4	55.2	59.2
	Refrigerante	Tipo		R407c / R22
	Refrigerante	Carga	kg	15.5	19.3	22.3	25.7	29.9	37.4	43.4
	Dispositivo de control			TXV
	Evaporador			Tubo de cobre con aletas de aluminio
Condensador	Condensador			Tipo de carcasa y tubo
	Flujo de agua	m³/h		17.0	21.8	24.8	28.6	33.1	41.8	47.7
	Caída de presión de agua	kPa		35	35	35	35	42	45	45
	Tamaño de la tubería	DN		65	65	65	80	80	100	100
Sistema de suministro de aire	Ventilador de suministro			Ventilador centrífugo
	Potencia	kw		2.2/4/5.5	4/5.5/7.5	4/5.5/7.5	5.5/7.5	7.5/11	11/15.0	15/18.5
	Filtro			Nylon
Dimensión	L	mm		1900	2200	2200	2200	2200	2200	3344
	W	mm		925	1025	1025	1300	1300	1590	1541
	H	mm		2125	1800	180	1950	1950	2050	2050
Peso		g		1055	1170	1400	1590	1650	1800	2150
