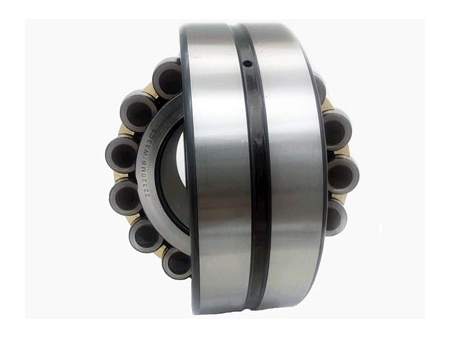

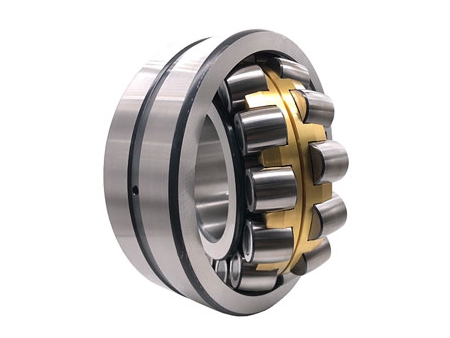

Rodamientos de rodillos esféricos
- Diámetro exterior: 602mm~4726mm
- Diámetro del orificio: 30mm~75mm
- Carga nominal: 129kN~3410kN
Los rodamientos de rodillos esféricos cuentan con dos hileras de rodillos con rodadura esférica común en el anillo exterior. El aro interior tiene dos rodadura que están inclinados en un ángulo relativo al eje del rodamiento, y el centro de curvatura de la rodadura exterior es coherente con el centro del rodamiento.
El rodamiento de rodillos esféricos es un rodamiento autoalineable y, por lo tanto, insensible a los errores de alineación del eje en relación con el soporte y a la deflexión del eje. Compensa automáticamente los errores angulares causados por la flexión y las desalineaciones del eje. Además de la carga radial, el rodamiento también puede soportar cargas axiales bidireccionales y cargas combinadas, con una gran capacidad de carga y una buena resistencia a las vibraciones y los impactos.
Los rodamientos de rodillos esféricos son los rodamientos más utilizados en la industria de la maquinaria, que se encuentran comúnmente en diversos equipos mecánicos en hierro y acero, minería, fabricación de papel, construcción naval, maquinaria textil, molinos de carbón, energía y otras industrias.
Las jaulas de rodamientos de rodillos esféricos son opcionales en jaula de acero prensado (CC), jaula de latón mecanizado (CA), dos jaulas de latón mecanizado (MB) y jaula de acero reforzado prensado (E). El código de rodamiento en la misma estructura puede tener diferencias y las siguientes son las características de los tipos comunes de jaulas utilizadas en los rodamientos de rodillos esféricos.
| Tipos | Características |
| CC | Consta de dos jaulas de acero prensado, un anillo interior sin bridas y un anillo guía centrado en el anillo interior. Adopta rodillos esféricos simétricos, que presentan una mayor capacidad de carga y una vida útil más larga en comparación con CA. |
| CA | Consta de una jaula de latón mecanizado de una sola pieza, un anillo interior con brida en ambos lados y un anillo guía centrado en el anillo interior. Cuenta con una velocidad límite más alta y un ruido relativamente bajo. |
| MB | Consta de dos piezas de jaula de latón mecanizado, un anillo interior con brida en ambos lados y un anillo guía centrado en el anillo interior. Su rendimiento es similar al de CA, con menor capacidad de carga. |
| E | Como último diseño, utiliza rodillos esféricos simétricos, dos jaulas de acero prensado, un anillo interior sin bridas y un anillo guía centrado en las jaulas. El anillo guía alrededor del anillo exterior puede mejorar la condición de lubricación en la cara del rodillo del extremo, al reducir la fricción, guiar el rodillo en la región sin carga y ayudar al rodillo a ingresar al área de carga. Mientras tanto, la longitud del rodillo es cada vez más larga, por lo que la capacidad de carga mejora considerablemente. Por lo general, la carga nominal se puede aumentar entre un 20% y un 35%. |
