Rodamientos de Rodillos Esféricos
Los rodamientos de rodillos esféricos tienen dos vías de rodadura en el anillo interno y una vía de rodadura esférica junto con los rodillos esféricos, en el anillo externo. El centro de la pista de rodadura del anillo externo se alinea con el centro de todo el rodamiento, estos rodamientos son autoalineables. Son capaces de ajustar automáticamente la excentricidad, ya sea en relación con el error de instalación de los rodamientos en el soporte o con la flexión del eje.
Estos rodamientos funcionan correctamente cuando están expuestos a ángulos agudos de hasta 1 a 25 grados entre el centro del anillo externo y el anillo interno. Pueden soportar cargas radiales y cargas axiales en ambas direcciones, con una capacidad de carga radial especial que permite a los rodamientos soportar cargas pesadas y cargas de impacto.

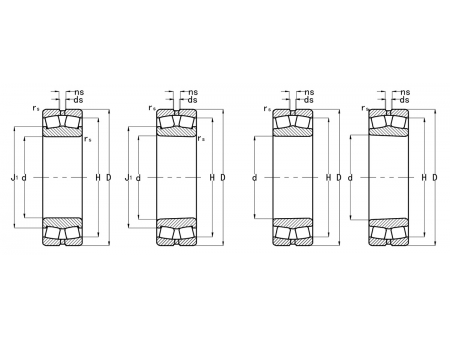

Denominación del rodamiento | Dimensiones límite | Capacidad de carga | Velocidades límite | Peso | ||||||
mm | N | r/min | kg | |||||||
Orificio cilíndrico | Orificio cónico | d | D | B | r | Dinámico (Cr) | Estático(Cor) | Grasa | Aceite | (Aprox.) |
21304CA | 21304CAK | 20 | 52 | 15 | 1.1 | 31.7 | 32.1 | 6000 | 7500 | 0.175 |
21304CTN1 | 21304KCTN1 | 52 | 15 | 1.1 | 35.8 | 35.2 | 6000 | 7500 | 0.161 | |
22205CC | 22205CCK | 25 | 52 | 18 | 1 | 40 | 42 | 8000 | 10000 | 0.177 |
22205CA | 22205CAK | 52 | 18 | 1 | 40 | 42 | 8000 | 10000 | 0.177 | |
22205CTN1 | 22205KCTN1 | 52 | 18 | 1 | 42.2 | 45 | 8000 | 10000 | 0.178 | |
21305CA | 21305CAK | 62 | 17 | 1.1 | 42.7 | 45.5 | 5300 | 6700 | 0.277 | |
21305CTN1 | 21305KCTN1 | 62 | 17 | 1.1 | 42.5 | 45.8 | 5300 | 6700 | 0.258 | |
22206MB | 22206MBK | 30 | 62 | 20 | 1 | 34.5 | 39.3 | 5300 | 6700 | 0.29 |
22206CA | 22206CAK | 62 | 20 | 1 | 53.4 | 58.5 | 6300 | 8000 | 0.3 | |
22206CC | 22206CCK | 62 | 20 | 1 | 53.4 | 58.5 | 6700 | 8500 | 0.283 | |
22206CTN1 | 22206KCTN1 | 62 | 20 | 1 | 58.5 | 61.3 | 6700 | 8500 | 0.271 | |
21306CA | 21306CAK | 72 | 19 | 1.1 | 57.5 | 63.9 | 4500 | 6000 | 0.412 | |
21306CTN1 | 21306KCTN1 | 72 | 19 | 1.1 | 63.8 | 65.4 | 4500 | 6000 | 0.391 |
Los rodamientos de rodillos esféricos normalmente se utilizan en maquinaria de ingeniería, como excavadoras y grúas para sistemas de rotación, así como en los rodamientos principales de la industria metalúrgica y el sistema de energía eólica.
